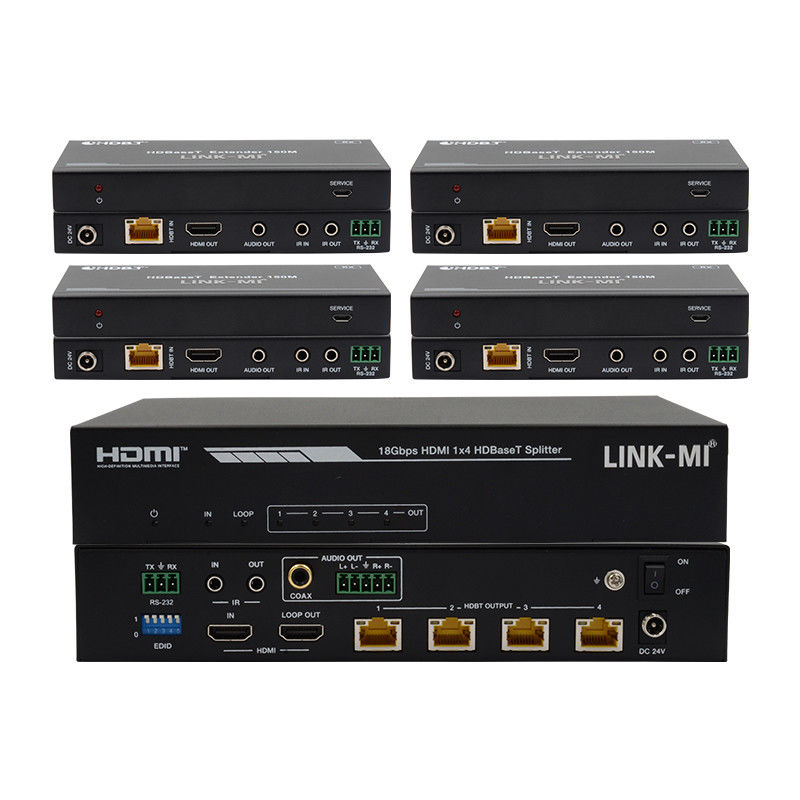

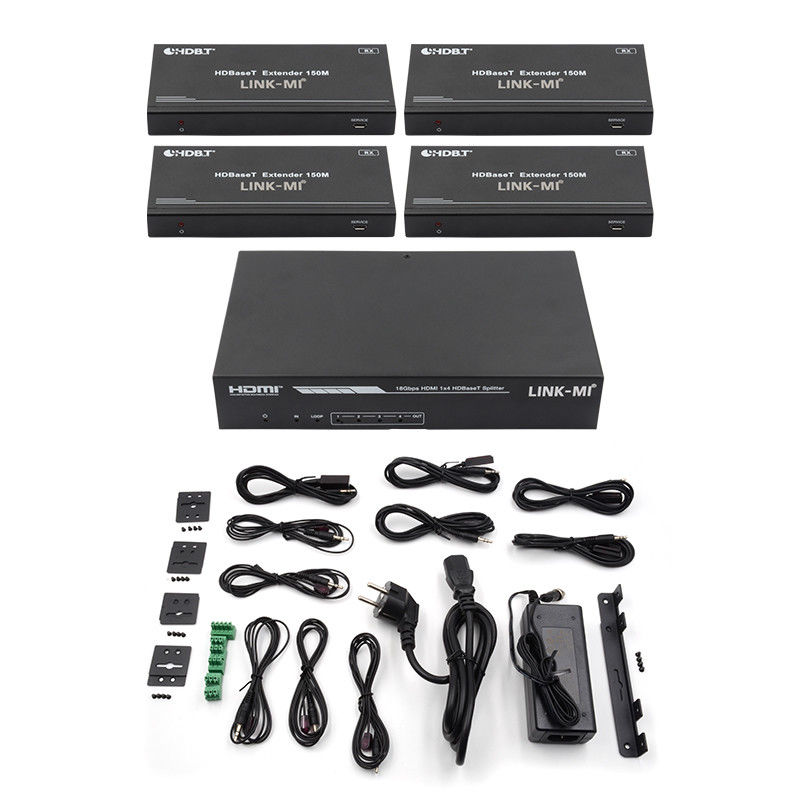

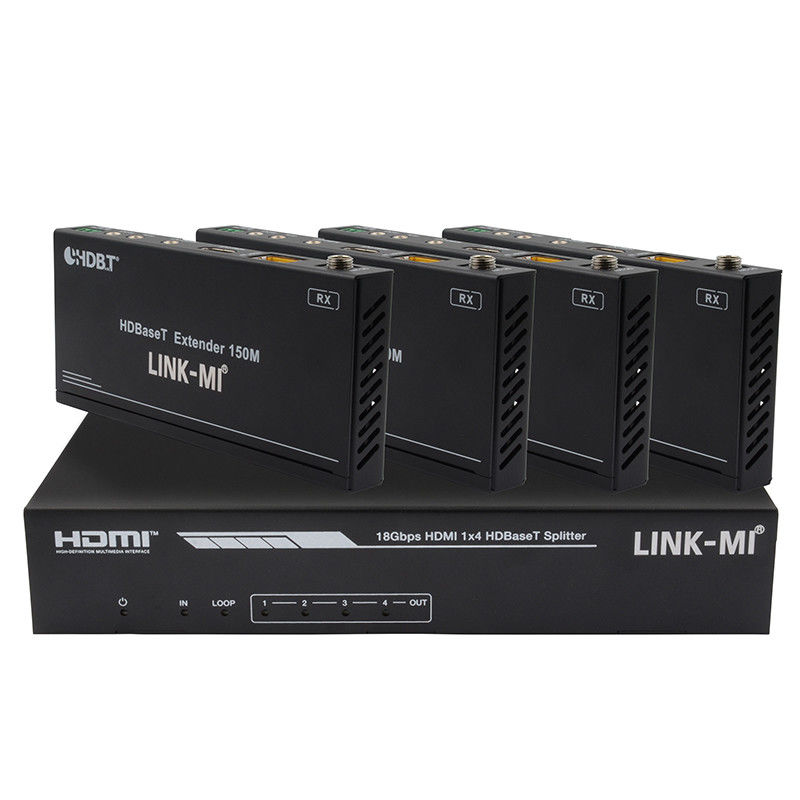

18Gbps 1x4 HDMI Splitter Extender 150m 4K Video Audio Splitter
Inleiding
LINK-MI LM-SPH14-150 Deze 18 Gbps HDMI 1x4 HDBaseT Splitter kan 1 bronsignaal verspreiden naar 4 displayapparaten.De HDMI-signaaltransmissieafstand kan tot 120 meter worden verlengd bij een resolutie van 4K2K@60HzHet product ondersteunt tot 7,1CH HD-audio doorvoer. Audio extract functie en geavanceerd EDID beheer worden ondersteund.
Kenmerken
1. HDMI 2.0b, HDCP 2.2 en HDCP 1.x-compatibel
2Ondersteunt 18Gbps video bandbreedte
3. Ondersteunt video resolutie tot 4K2K@60Hz 4:4:4
4Ondersteunt HDR, HDR10+, HLG en Dolby
5Ondersteuning tot 7,1 CH HD-audio-doorvoer
6Ondersteunt digitale en analoge audio-de-embedded output
7. Verleng de signaaltransmissieafstand tot 120 meter bij de resolutie van 4K2K@60Hz, 150 meter bij 1080P@60Hz via een enkele CAT6/6a/7 kabel
8Ondersteunt 1 HDMI-invoer, 1 HDMI-lus-uitgang en 4 HDBaseT-uitgangen.
9. IR, RS-232 naar HDBaseT-uitgang gerouteerd
10Geavanceerd EDID-beheer
11. Ondersteunt eenrichtings POC-functie (alleen van zender naar ontvanger)
12Compact ontwerp voor een gemakkelijke en flexibele installatie
Specificatie
|
Technische
|
|
HDMI-conformiteit
|
HDMI 2.0b
|
|
HDCP-naleving
|
HDCP 2.2/1.x
|
|
Video-bandbreedte
|
594 MHz/18 Gbps
|
|
Video-resolutie
|
Tot 4k2k@60Hz 4:4:4
|
|
Kleurdiepte
|
8-bits,10-bits,12-bits ((1080p@60Hz)
8-bits (4K2K@60Hz YUV4:4:4)
8-bits, 10-bits, 12-bits.2Twee kwart.2:0)
|
|
Kleurenruimte
|
RGB 4:4:4, YCbCr 4:44 / 4:22 / 4:2:0
|
|
HDR
|
Ondersteuning van HDR, HDR10+, HLG, Dolby vision
|
|
HDMI-audioformaten
|
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master
DTS HD-HRA, DTS-X
|
|
Coaxiale audioformaten
|
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Analoog-audioformaten
|
PCM 2.0CH
|
|
ESD-bescherming
|
Mensenlichaammodel ± 8 kV (luchtkloofontlading)&
± 4 kV (contactontlading)
|
|
Verbinding
|
|
Invoer
|
1 × HDMI Type A (19-pin vrouwelijk)
|
|
Output
|
1 × HDMI Type A (19-pin vrouwelijk)
4x HDBaseT OUT [RJ45]
1x Coaxiale Audio OUT [RCA]
1x L/R Audio OUT [5-pin Phoenix connector]
|
|
Controle
|
1 × RS-232 (3-pin Phoenix connector)
1x EDID DIP-schakelaar [5-pin]
1x IR IN [3,5 mm stereo mini-jack]
1x IR OUT [3.5mm Stereo Mini-jack]
|
|
Mechanische apparatuur
|
|
Huizen
|
Metalen behuizing
|
|
Kleur van zijde
|
Zwart
|
|
Afmetingen
|
Verzender: 220 mm (W) × 130 mm (D) × 40 mm (H)
Receiver: 140 mm (W)×65 mm (D)×18 mm (H)
|
|
Gewicht
|
Transmitter: 853 g
Ontvanger: 246 g
|
|
Stroomvoorziening
|
Input: AC100 - 240V 50/60Hz, Uitgang: DC 24V/2.7A
(VS/EU-normen, CE/FCC/UL-gecertificeerd)
|
|
Energieverbruik
|
35 W
|
|
Operatie
Temperatuur
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Bergingstemperatuur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Relatieve luchtvochtigheid
|
20 tot 90% RH (niet-condenserend)
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

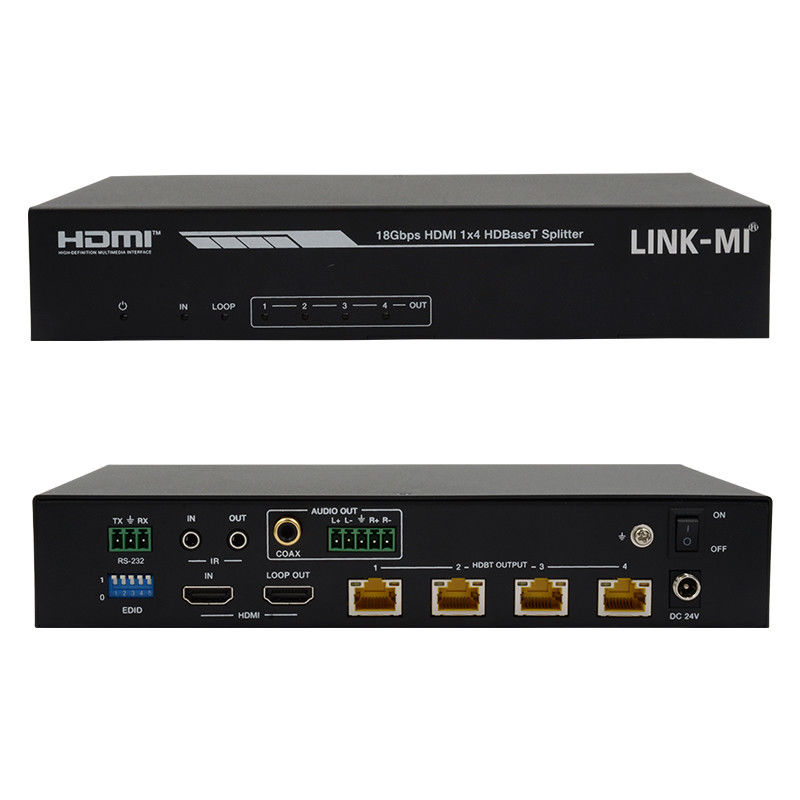

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
