4K 1X4 HDMI Splitter EDID Analoog Optische Audio Extractie HDMI2.0b 4 Port Video Splitter
Inleiding
LINK-MI LM-SC104-AUDIO De 1x4 HDMI 2.0 Splitter gelijktijdig één route HDMI bron naar vier routes HDMI display. Het ondersteunt resolutie tot 4K2K@60Hz (4:4:4) en HDCP 2.2. Dit product ondersteunt audio-extract van HDMI-bron naar optische en analoge output. Het kan worden geselecteerd COPY, AUTO modi EDID instelling. Output ondersteunt bypass en downscaler ((4K->1080P)
Kenmerken
1. HDMI 2.0b, HDCP2.2/HDCP1.4-compatibel.
2Ondersteunt HDMI-resolutie tot maximaal 4K2K@50/60Hz (4:4:4)
3. Ondersteunt digitale en analoge audio-uittreksels van HDMI-bron.
4. Ondersteuning van de uitgangsbypass en 4K-> 1080P downscaler functie via de schakelaar op het paneel.
5. EDID kan worden geselecteerd COPY en AUTO modi via de schakelaar op het paneel.
(COPIE: Het kopieert de OUT 1 poort EDID-instelling naar alle uitgangspoorten. Als er geen HDMI OUT 1 geschikt EDID wordt gedetecteerd, zal het apparaat HDMI OUT 2 kopiëren.Als er geen HDMI OUT 1~2 met 4 EDID wordt gedetecteerd, dan zal het apparaat HDMI OUT 3 kopiëren...etc.
De volgorde van prioriteit is OUT 1 tot OUT 4.
AUTO: vergelijk OUT 1~OUT 4 EDID-instelling en voer de beste resolutie uit voor alle uitgangen).
6Ondersteunt analoge audio PCM 2.0.
7Ondersteunt optisch audio-pass-through formaat over LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD-HRA 5.1.
Specificatie
| Model nr. |
LM-SC104-AUDIO |
| Technische |
|
| HDMI-conformiteit |
HDMI 2.0b |
| HDCP-naleving |
HDCP 2.2 en HDCP 1.4 |
| Video-resolutie |
720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,
4K2K@50/60Hz (4:4:4) |
| Kleurenruimte |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Kleurdiepte |
4K60Hz 8-bit, 1080P 12-bit |
| HDMI-audioformaten |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
|
| L/R-audioformaten |
PCM 2.0 |
| Optische audioformaten |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD-HRA 5.1 |
| ESD-bescherming |
Mensenlichaammodel:
±8 kV (luchtkloofontlading) en ±4 kV (contactontlading)
|
|
Verbindingen
|
|
| Invoerpoorten |
1 × HDMI Type A [19-pin vrouwelijk] |
| Uitgangspoorten |
4×HDMI Type A [19-pin vrouwelijk]
1×L/R Audio uit [3.5mm Stereo Mini-jack]
1 × Optische uitgang [S/PDIF] |
| Mechanische apparatuur |
|
| Huizen |
Metalen behuizing
|
| Kleur |
Zwart |
|
Afmetingen
|
180 mm ((W) × 62 mm ((D) × 14 mm ((H)
|
| Gewicht |
227 g |
|

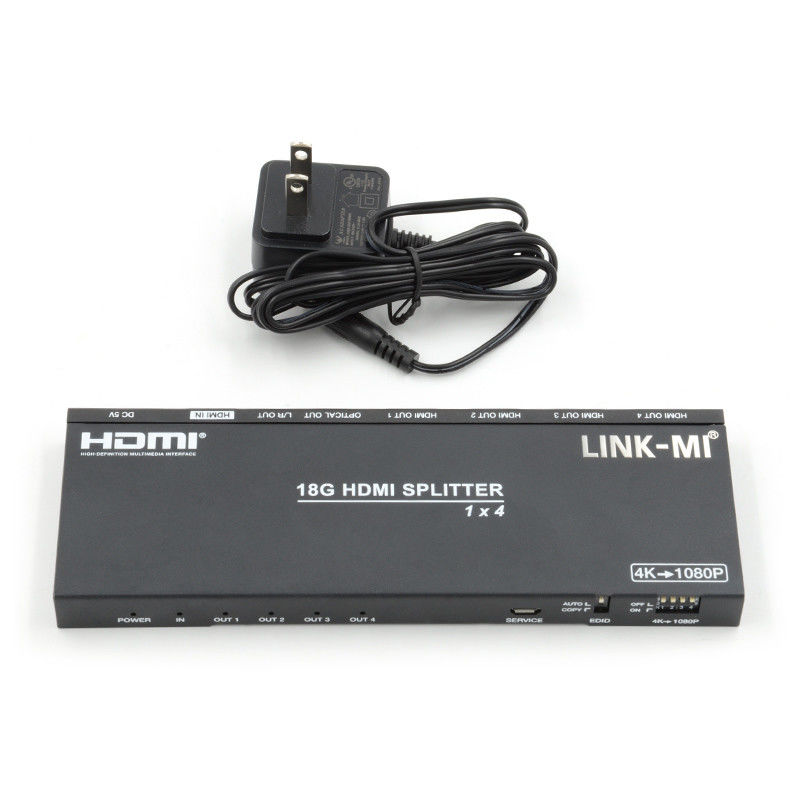

Stroomvoorziening
|
Input: AC100~240V 50/60Hz
Uitgang: DC5V/1A (VS/EU-normen,CE/FCC/UL-certificering)
|
|
Energieverbruik
|
3.5W (maximaal) |
|
Werken Temperatuur
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Bergingstemperatuur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Relatieve luchtvochtigheid |
20 tot 90% RH (niet-condenserend)
|
| Opmerking De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

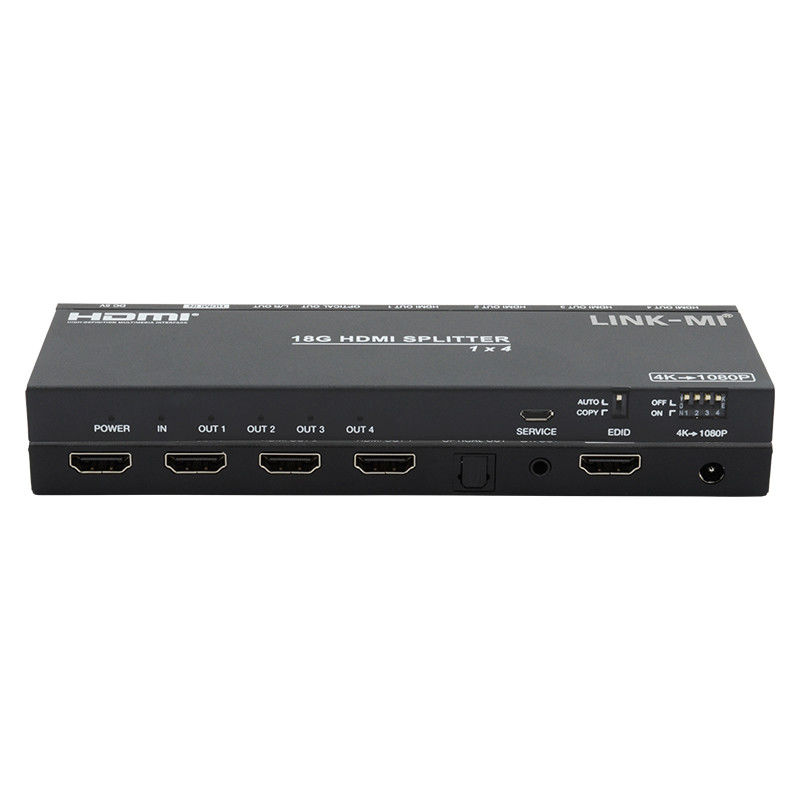

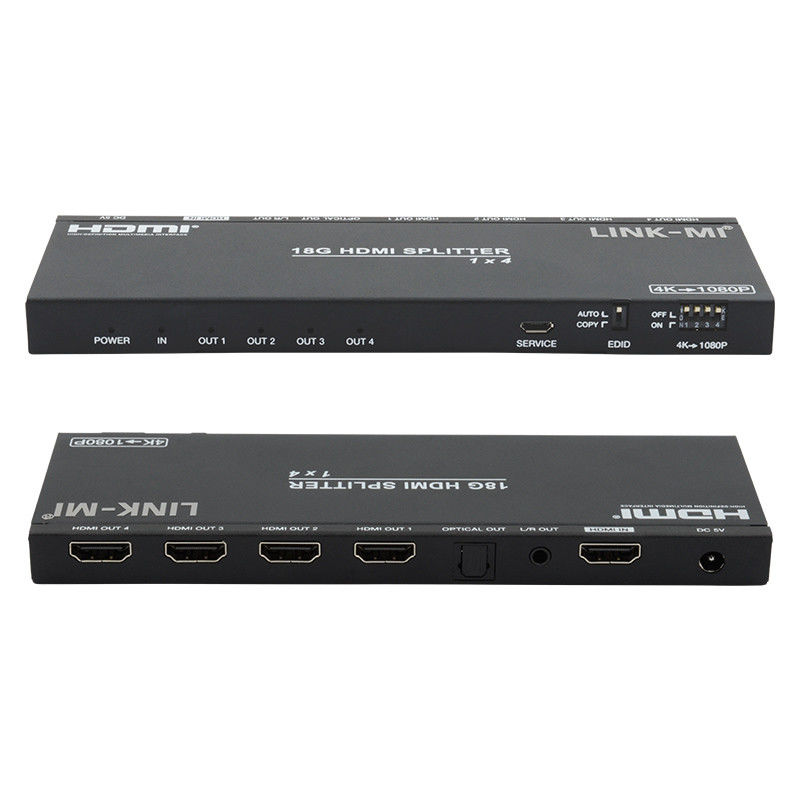

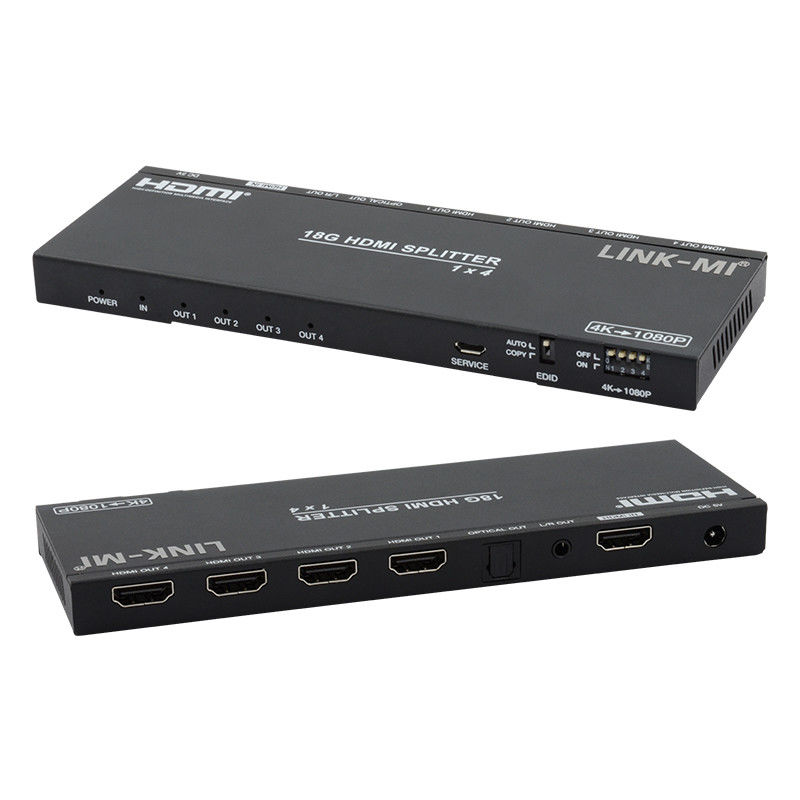

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-SC104-Audio 1x4 HDMI 2.0 Splitter met Scaler A...
