2 poorten 4K HDMI Splitter 2.0b 4 HDCP 2.2COPY/AUTO EDID Audio Extract Downscaler Functie
Inleiding
LINK-MI LM-SC102-AUDIO De 1x2 HDMI 2.0 Splitter gelijktijdig één route HDMI bron naar twee routes HDMI display. Het ondersteunt resolutie tot 4K2K@60Hz (4:4:4) en HDCP 2.2Dit product ondersteunt audio-extract van HDMI-bron naar optische en analoge output. Het kan worden geselecteerd COPY, AUTO modes EDID instelling. Output ondersteunt bypass en downscaler ((4K->1080P) functie.
Kenmerken
1. HDMI 2.0b, HDCP 2.2 / HDCP 1.4 compatibel.
2Ondersteunt HDMI-resolutie tot maximaal 4K2K@50/60Hz (4:4(4).
3. Ondersteunt digitale en analoge audio-uittreksels van HDMI-bron.
4. Ondersteuning van de uitgangsbypass en 4K-> 1080P downscaler functie via de schakelaar op het paneel.
5. EDID kan worden geselecteerd COPY en AUTO modi via de schakelaar op het paneel.
(COPIE: Het kopieert uit 1 poort EDID-instelling naar alle uitgangen poort;
AUTO: vergelijk de EDID-instelling OUT 1 en OUT 2 en geef de beste resolutie voor alle uitgangen).
6Ondersteunt HDMI-audioformaat LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD.
Specificatie
| Model nr. |
LM-SC102-AUDIO |
| Technische |
|
| HDMI-conformiteit |
HDMI 2.0b |
| HDCP-naleving |
HDCP 2.2 en HDCP 1.4 |
| Video-resolutie |
720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,
4K2K@50/60Hz (4:4:4) |
| Kleurenruimte |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Kleurdiepte |
4K60Hz 8-bit, 1080P 12-bit |
| HDMI-audioformaten |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
|
| L/R-audioformaten |
PCM 2.0 |
| Optische audioformaten |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD-HRA 5.1 |
| ESD-bescherming |
Mensenlichaammodel:
±8 kV (luchtkloofontlading) en ±4 kV (contactontlading)
|
|
Verbindingen
|
|
| Invoerpoorten |
1 × HDMI Type A [19-pin vrouwelijk] |
| Uitgangspoorten |
2×HDMI Type A [19-pin vrouwelijk]
1×L/R Audio uit [3.5mm Stereo Mini-jack]
1 × Optische uitgang [S/PDIF] |
| Mechanische apparatuur |
|
| Huizen |
Metalen behuizing
|
| Kleur |
Zwart |
|
Afmetingen
|
120 mm ((W) × 62,5 mm ((D) × 14 mm ((H)
|
| Gewicht |
166 g |
|

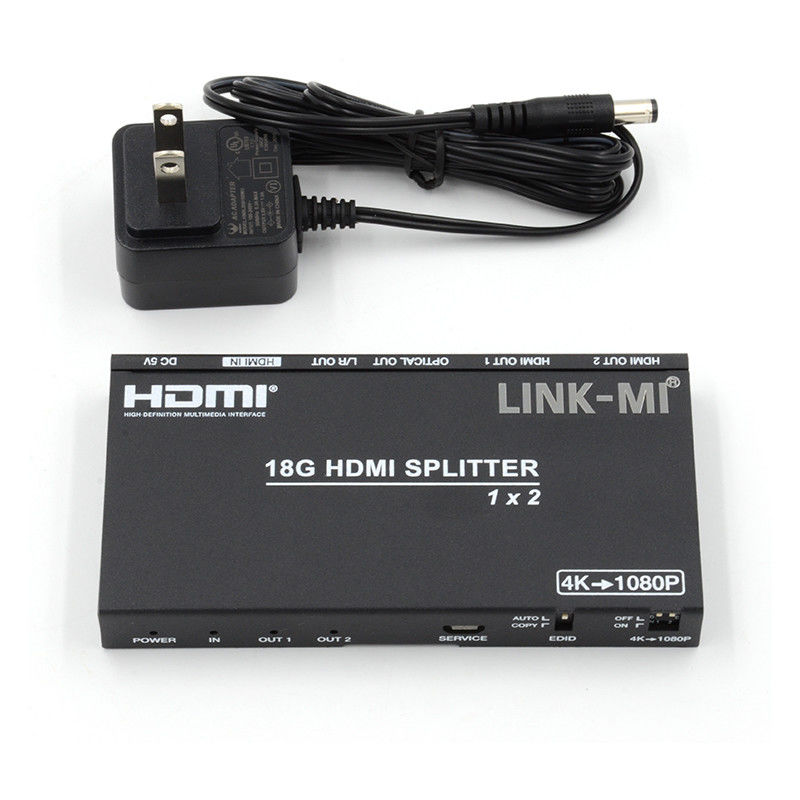

Stroomvoorziening
|
Input: AC100~240V 50/60Hz
Uitgang: DC5V/1A (VS/EU-normen,CE/FCC/UL-certificering)
|
|
Energieverbruik
|
2.8W |
|
Werken Temperatuur
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Bergingstemperatuur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Relatieve luchtvochtigheid |
20 tot 90% RH (niet-condenserend)
|
| Opmerking De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

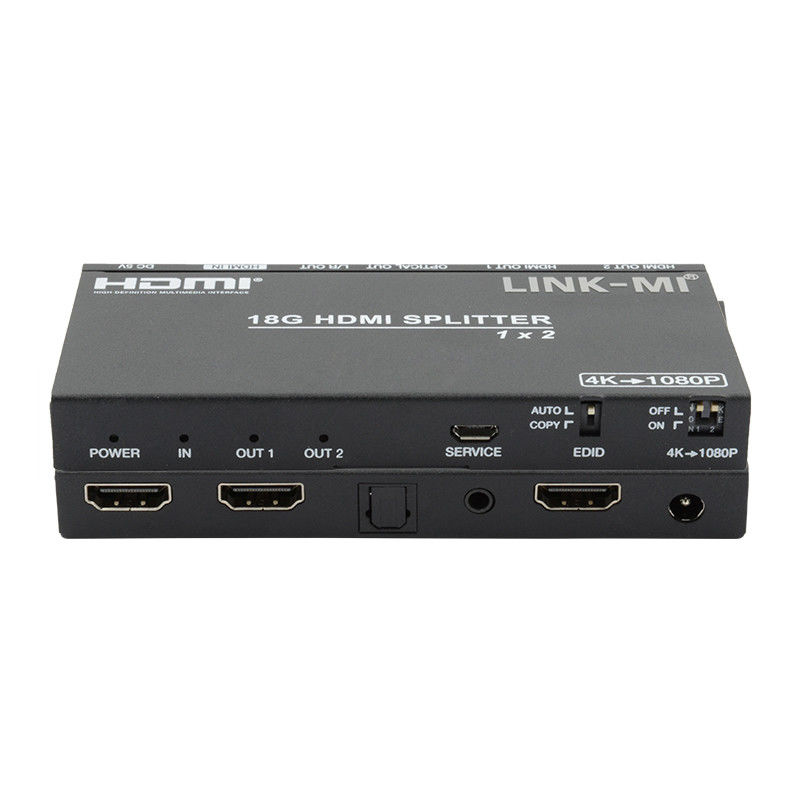

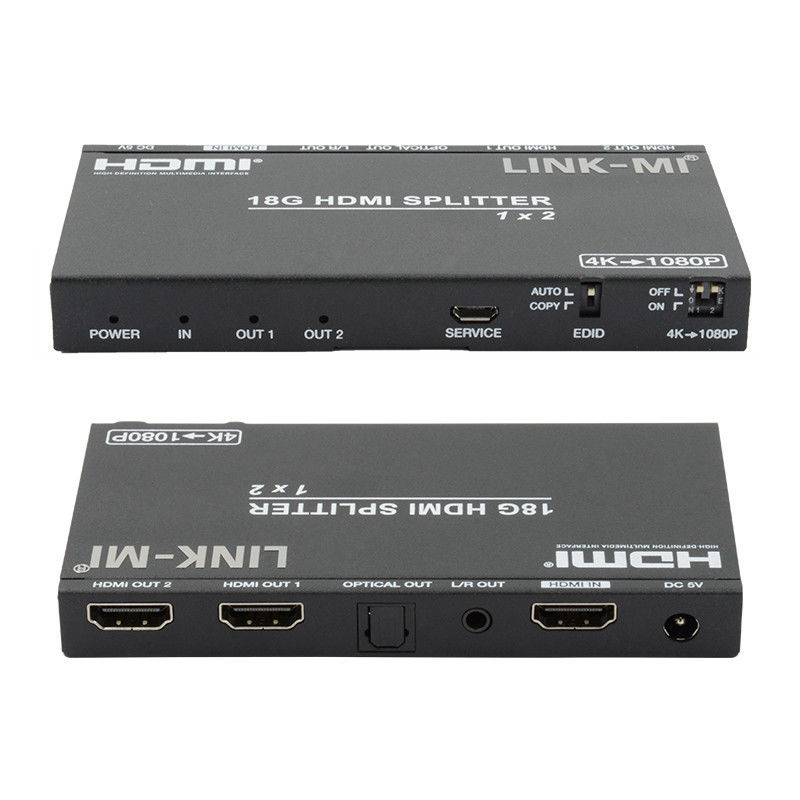

Panelbeschrijving
