HDMI/SDI draadloze 500M Extender met TALLY systeem Video Transmission Link
Inleiding

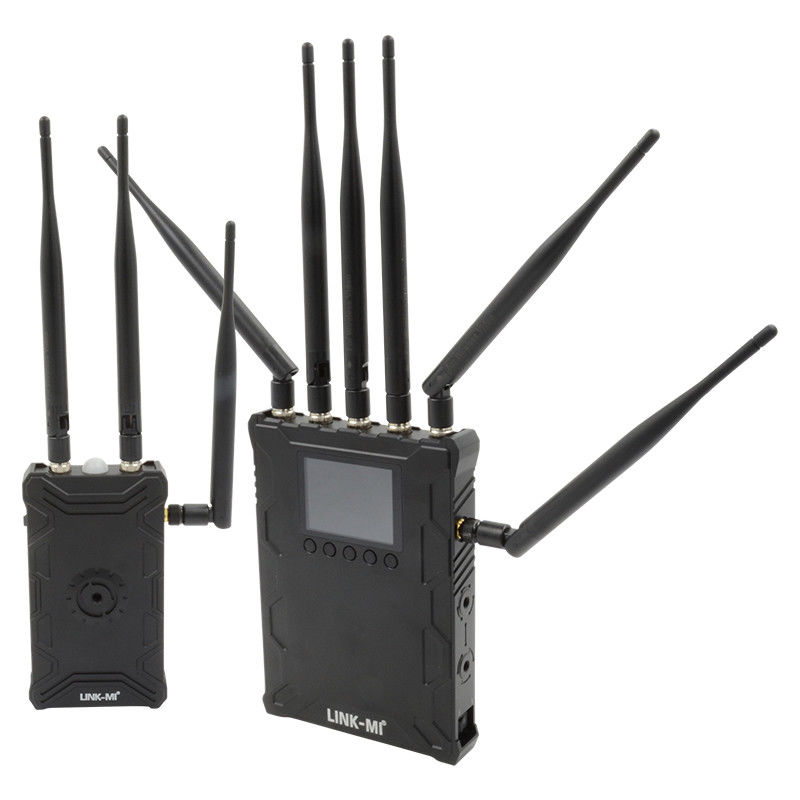

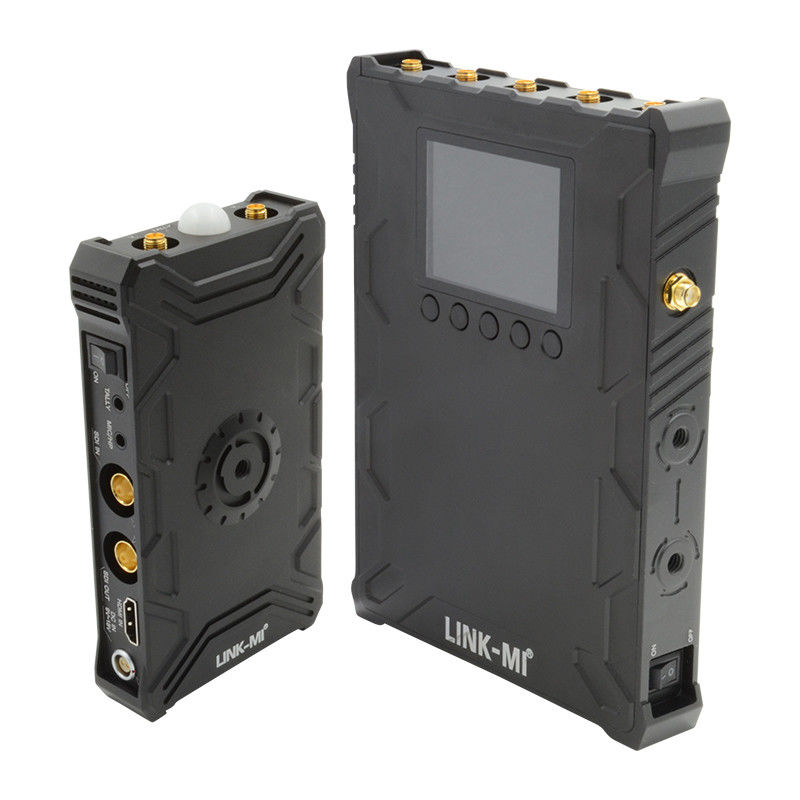

LINK-MI LM-WX500T Deze apparatuur is ontworpen om de huidige veelgebruikte kabel in de live-omgeving te vervangen.live-uitzendingen evenals veel toepassingen die een goede kwaliteit draadloze video-verbinding vereisenEen intercom met TALLY-systeem is ook ingebed, zodat de cameraman en de regisseur gemakkelijk kunnen praten.
Kenmerken
1. Oncomprimeerde 3G/HD/SD-SDI en HDMI transmissie Tot 1080p 50/60 oncomprimeerde SDI&HDMI.
2. Minder dan 1 frame latency Er is geen waarneembare video vertraging en u kunt het gebruiken als real-time monitoring op locatie.
3. Tot 2000ft transmissieafstand (zichtlijn) De transmissieafstand kan verschillen, afhankelijk van de omgeving, radiogolfomstandigheden, gebouwblok, enz.
4. Ondersteuning van multicast Ondersteuning van één zender naar meerdere ontvangers. Gebruiker kan het kanaal instellen om de zender en ontvangers te koppelen.
5De draadloze frequentie is 5,1-5,9 GHz en 2,4G ISM-band, zonder licentie.
6. ingebouwde ventilator TX zijdelingse ingebouwde ventilator met zeer weinig geluid.
7. ventilatorbesturing Wanneer de temperatuur onder de 25°C ligt, wordt de ingebouwde ventilator automatisch uitgeschakeld. Gebruiker kan de ventilator handmatig uitschakelen wanneer de temperatuur hoger is dan 25°C.
8. TX zijde temperatuur display.User kan ontvangt zender binnen temperatuur in real time door TX zijde OLED display.
9. Handmatig transmissievermogen aanpassen. Om wederzijdse interferentie te verminderen bij het gebruik van meerdere sets van producten in een kleine omgeving. Gebruiker kan handmatig verminderen van de TX transmissie vermogen.
10. AES 128 encryptie
11. Voor- en achter TALLY-indicator.Een 3,5 mm JACK TALLY-uitgang voor externe pols ((niet voorzien, en maximale uitgangsstroom is 20mA)
12. 6pin-LEMO-connector voor intercomsysteem
13Alle-metalen schil. Zowel zender als ontvanger hebben een metalen schil die duurzaam en stevig is.
14Eenvoudige verbinding Het draadloze systeem is plug-and-play ontworpen, zonder enige software configuratie.
Specificatie
| Artikel 1 |
specificatie |
| Frequentiebereik |
5.1-5.9 ((GHz) * Onderworpen aan verschillende RF-voorschriften in verschillende regio's. |
| 2.4-2.483GHz met ISM-band |
| Modulatiemethode en bandbreedte |
OFDM/40MHz voor video |
| GFSK/1MHz voor intercomsysteem |
| Ondersteunde videoformaten |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Ondersteunde audioformaten |
PCM, DTS-HD, Dolby TrueHD |
| Tijdcode |
SMPTE-12M |
| Transmissiebereik |
Tot 2000ft ((Zichtlijn)) |
| Transmitter |
| Antenne |
Externe antenne 5G × 2 stuks |
| Externe antenne 2.4G x1pcs |
| Vervoervermogen |
17 dBm |
| Functionele interface |
HDMI-invoer; SDI-invoer; SDI-lus-uitvoer; Mini-USB; LEMO Power IN; Antenna RPSMA Socket; Power ON/OFF,3.5 mm HP/MIC-afvoer
TALLY-uitgang voor Wrist
|
| Montageconstructie |
1/4 ̊ Hot-shoe aansluiting |
| OLED-scherm |
Kanalinfo; Video status; Batterijcapaciteit; Status menu, Audio volume |
| Stroombron |
9-18V voor gelijkstroominvoer, F550/F970 batterij |
| Energieverbruik |
70,5-8,5 W |
| Nettogewicht ((met antenne) |
400 g |
| Afmetingen |
142.5 × 76 × 24,3 mm |
| Temperatuur |
-10-50°C (operationeel); -40-80°C (opslag) |
| Ontvanger |
| Antenne |
Externe antenne 5G × 5 stuks |
| Externe antenne 2G x1pcs |
| Gevoeligheid ontvangen |
-70 dBm |
| Functionele interface |
SDI Dual Output; HDMI Output; Mini USB;
LEMO Power IN; antenne RPSMA-afvoer;
De in punt 3.4.1 vermelde onderdelen zijn van toepassing op een voertuig met een vermogen van meer dan 50 kW.3.5mm TALLY stopcontact; LEMO 6 naald
|
| Locatie structuur |
1/4 ̊ Hot-shoe aansluiting |
| OLED-scherm |
Kanalinfo; Signalsterkte; Vermogeninfo; TALLY-indicator |
| Stroombron |
9-18V voor gelijkstroominvoer; SONY V-mountbatterij |
| Energieverbruik |
70,5-8,5 W |
| Nettogewicht ((met antenne) |
800 g |
| Afmetingen |
169.5 × 122 × 25.2 mm |
| Temperatuur |
-10-50°C (operationeel); -40-80°C (opslag) |
Verbindingsdiagram

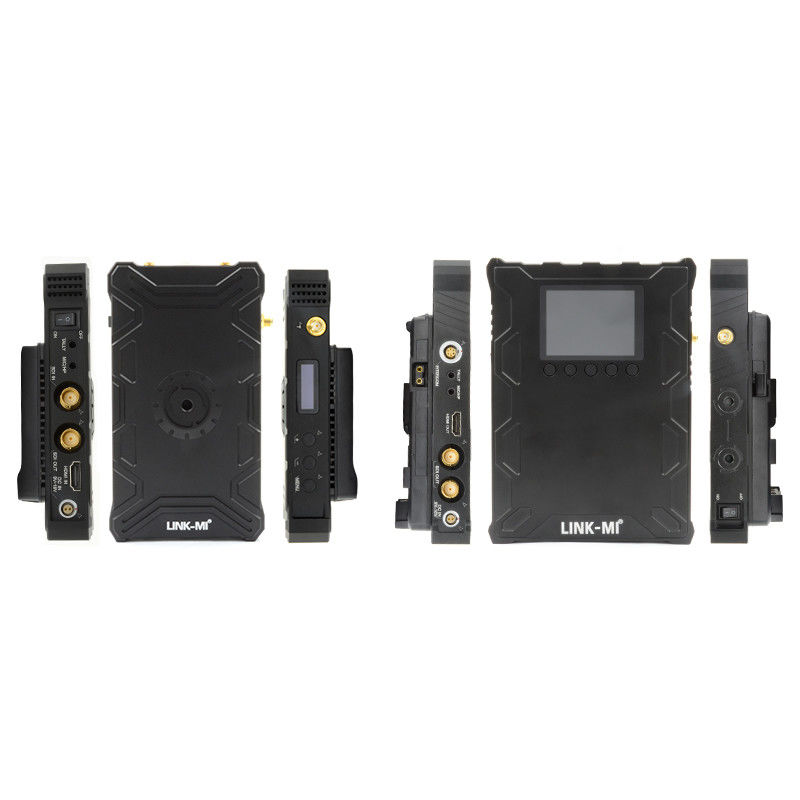

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-WX500T 500M draadloze transmissiesets.pdf
