AHD-naar-HDMI-converter, met 1xlooping AHD-uitgang
Inleiding
LINK-MI LM-AHD01 naar HDMI is een professionele converter, gebruikt het industriële SCALER-conversieprocesontwerp, het omzetten van AHD-signaal langs de HDMI-signaaluitgang,AHD signaal versterking ring helemaal uit op hetzelfde moment. Maak uw HDMI HD apparatuur compatibel AHD systeem. AHD signaal automatische identificatie compatibel AHD - 720 p, AHD - 960 HD signaal,zoals HDMI-uitgang kan worden vastgelegd in vijf soorten van de meest gebruikte formaten: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 en 1080 p60.
Kenmerken
1. Ondersteunt de analoge high definition AHD-invoer
2. Ondersteuning van high-definition digitaal signaal HDMI ((1080P@60Hz) invoer
3. Ondersteun de stroomadapter 5-24V DC
4Ondersteuning van integratie AHD-ontvanger, integratie HDMI-modulator
5. Ondersteunt HDMI Vaste resolutie formaat output
6. Ondersteuning HDMI versie 1.3 van compatibiliteit naar beneden
7Ondersteunt de videofluchtopbrengst, geen signaalverlies, gedeeltelijk scherm en scherm wobbel.
8.De producten zijn gespecialiseerd in radio- en televisie-uitzendmachine en niet-lineair bewerkingssysteem; de installatie is eenvoudig ((geen software en stuurprogramma installatie).
9. overweging van de warmtegeleiding van het ontwerp, 7 dagen x 24 uur online werking vereisten
Specificatie
| Model nr. |
LM-AHD01 |
| Artikel 1 |
AHD naar HDMI+AHD-distributeur |
| Gewicht |
0.195kg |
| Afmeting |
135 x 110 x 26 mm (5,31 x 4,33 x 1,02 mm) |
| Materiaal |
Aluminiumlegering |
| Verkooppunten |
Puur hardwareontwerp, scaler, Intelligent Identification en AHD Extend |
| Invoerinterface |
1 x AHD (BNC) |
| AHD-formaat |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Signalsterkte |
0.8Vp-p |
| Impedantie |
75Ω |
| Koppelingstype |
Airconditioning |
| De aanbevolen maximale afstand |
500 meter. |
| Kabelstandaard |
SYV75-3 /5 /7 |
| Uitgangsinterface |
1 x HDMI (Type A) 1 x AHD (BNC) |
| HDMI-formaat |
HDMI 1.3a ((1.3/1.2/1.1) |
| HDMI-resolutie |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Interface bandbreedte |
2.25Gbps, volledig digitaal (een totaal van 6.75Gbps, elke kleur 2.25Gbps) |
| Rondreling van de klok |
< 0,15 Tbit |
| Tijd voor de opkomst |
< 0,3 Tbit ((20%-80%) |
| Herfsttijd |
< 0,3 Tbit ((20%-80%) |
| Signaltype |
DVI-D/HDMI digitaal T.M.D.S. signaal in de specificatie DVI1.0/HDMI1.3a |
| Signalsterkte |
T.M.D.S. 3.3V p-p |
| Minimum/maximaal niveau |
T.M.D.S. 2,9V/3,3V
|
| Impedantie |
50Ω |
| Maximale gelijkstroomverschuivingsfout |
± 15 mV |
| De aanbevolen maximale afstand |
Tien meter. |
| Stroominterface |
1 x DC_2,1 mm. |
| wisselstroom ((AC)) |
110~220V 50/60Hz. |
| Gelijkstroom |
DC5~24V ±500mA |
| Stroomvoorziening |
overeenkomstige UL-stop, BS-stop, VDE-stop |
| Maximale vermogensafvoer |
Maximaal 5W |
| ESD-bescherming |
1a Contactontlading Niveau 3.
1b Luchtontlading niveau 3.
Uitvoeringsnorm:IEC61000-4-2.
|
| Gemiddelde tijd tussen storingen (MTBF) |
30.000 uur. |
| Temperatuur |
Berging, gebruikstemperatuur -25°C tot 80°C |
| Vochtigheid: opslag |
Gebruikvochtigheid: 0~95% |
| Geschenkdoos grootte |
220 x 162 x 60 mm (8,66 ̊ x 6,38 ̊ x 2,36 ̊) |
| Nettogewicht |
0.385kg |
| Bruto gewicht |
0.400 kg |
| Afmeting doos |
520 x 455 x 315 mm (20,47 ¢ x 17,91 ¢ x 12,40 ¢) |
| Nettogewicht |
11.550kg ((30 stuks) |
| Bruto gewicht |
12.000kg |
Verbindingsdiagram

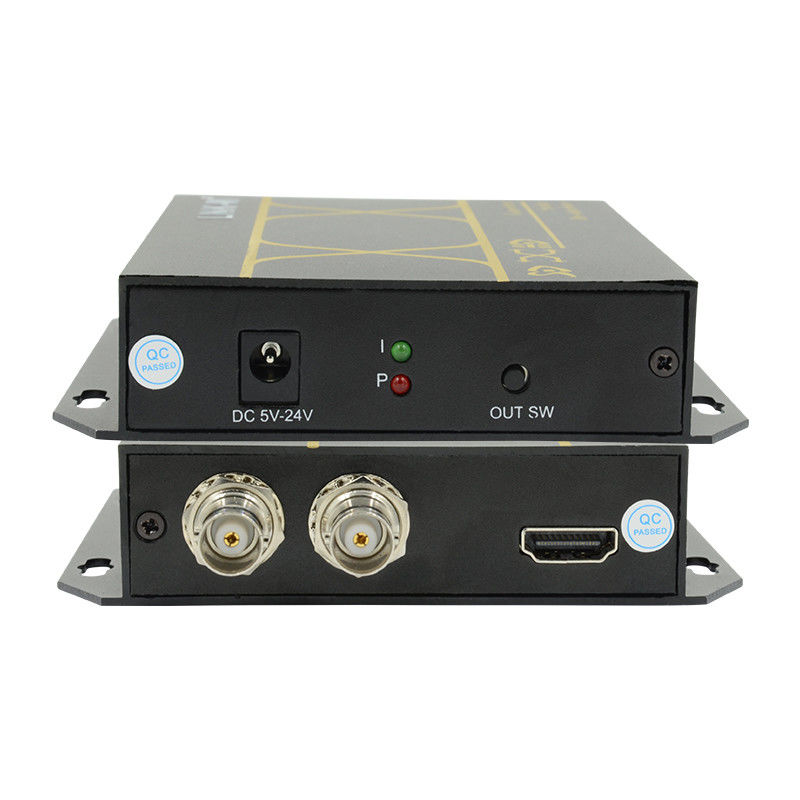

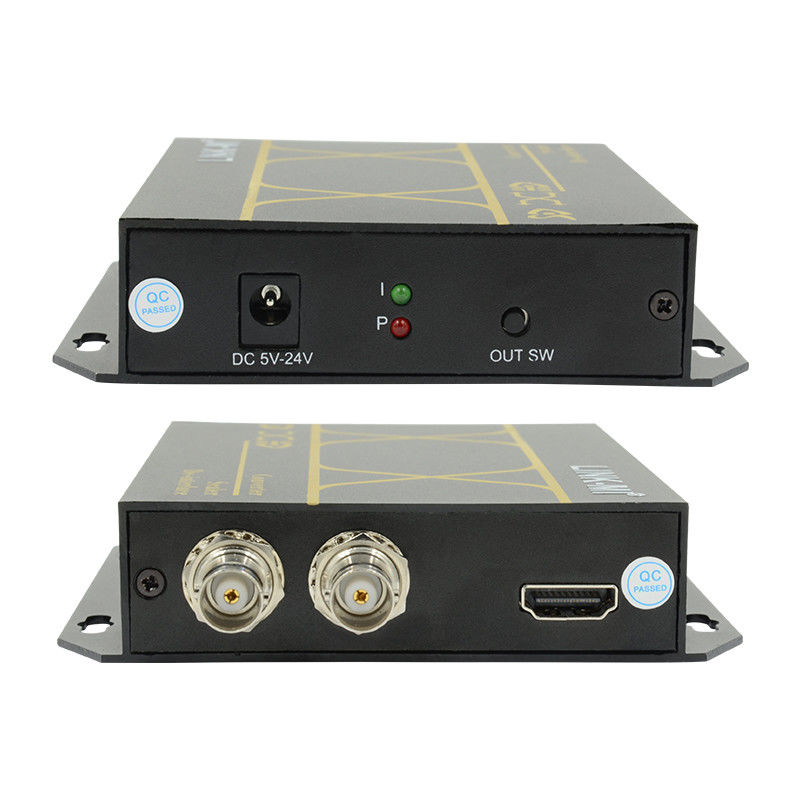

Panelbeschrijving
