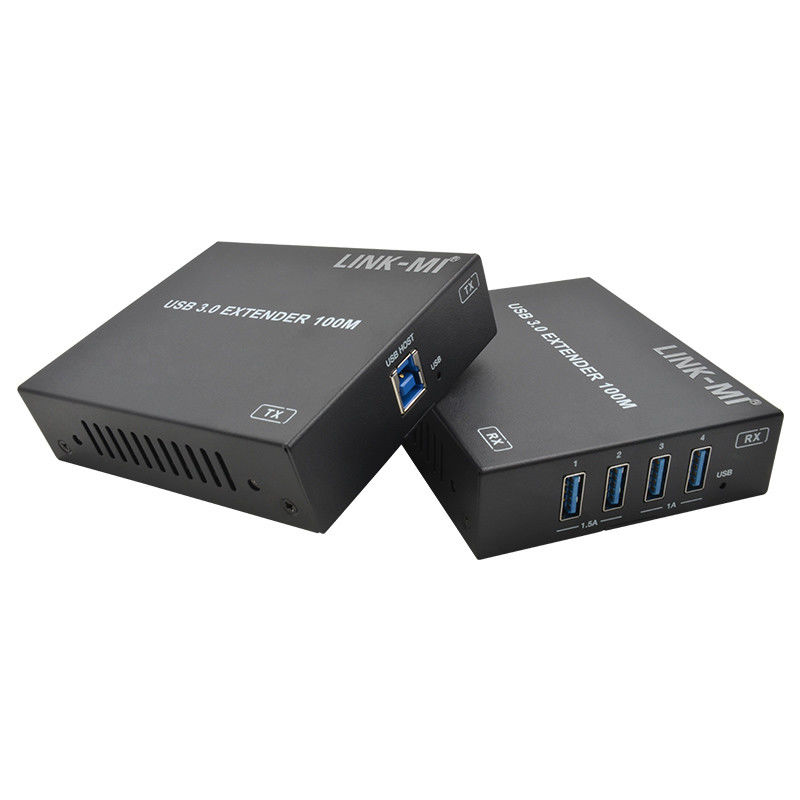

USB 3.0 Extender (100 m)
Inleiding
LINK-MI LM-EX100U USB 3.0 Extender kan USB-signaal verlengen tot een afstand van maximaal 100m/328ft via een enkele CAT6a-kabel.één FSYSNC GPIO-invoer en één RS-232-doorvoerDe ontvanger is voorzien van vier USB 3.0 Type A-uitgangen, één FSYSNC GPIO-uitgang en één RS-232-pass-through.Het product kan op grote schaal worden gebruikt voor signaaloverdracht over grote afstanden tussen een pc en USB-apparaten.
Kenmerken
1De uitbreiding van USB 3.0 is tot 100m/328ft over CAT6a kabel
2. USB 3.0-connectiviteit met een gegevensoverdrachtsnelheid tot 5 Gbps
3Achteruit compatibel met USB 2.0 en 1.1
4Hardwareversnelling voor isochrone en bulkoverdracht
5. USB-A-poorten 1 en 2 ondersteunen 5V/1.5A, poorten 3 en 4 ondersteunen 5V/1A op de ontvanger
6. Ondersteuning van RS-232 pass-through en FSYNC GPIO pass-through (voor gebruik in industriële camera's)
7Ondersteunt tweerichtings 24V PoC
8Eenvoudig plug and play, geen bestuurder en installatie nodig
Specificatie
| Model nr. |
Verwijderingsprogramma's |
Technische
|
| USB-protokol |
USB drie.0 |
| Overdrachtspercentage |
Tot 5 Gbps |
| Transmissieafstand |
100m/328ft over CAT6a-kabel (F/FTP) |
| ESD-bescherming |
IEC 61000-4-2:
±8kV (luchtkloofontlading), ±4kV (contactontlading) |
Verbindingen
|
| Transmitter |
Input: 1× USB HOST [USB-B, 9pin Vrouwelijk]
Uitgang: 1x HDBT OUT [RJ45, Vrouwelijk]
Controle: 1 × RS-232
1x FSYNC [1 pin-3.5mm Phoenix Connector]
1x SERVICE [USB-C, updatepoort] |
| Ontvanger |
Input: 1× HDBT IN [RJ45, Vrouwelijk]
Uitgang: 4x USB-apparaten [USB-A, 9pin Vrouw]
Controle: 1 × RS-232
1x FSYNC [1 pin-3.5mm Phoenix Connector]
1x SERVICE [USB-C, updatepoort] |
| Mechanische apparatuur |
| Huizen |
Metalen behuizing |
| Kleur |
Zwart |
| Afmetingen |
Transmitter/ontvanger: 85 mm [W] × 100 mm [D] × 25,5 mm [H] |
| Gewicht |
Zender: 253 g, ontvanger: 260 g. |
| Stroomvoorziening |
Input: AC 100~240V 50/60Hz
Uitgang: DC 24V/2A |
| Energieverbruik |
PoC stroomtoevoer: 40W (max) |
| Werktemperatuur |
0°C ~ 40°C / 32°F ~ 104°F |
| Bergingstemperatuur |
-20°C ~ 60°C / -4°F ~ 140°F |
| Werkvochtigheid |
Relatieve luchtvochtigheid 20% tot 80%; niet-condenserend |
| Bewaarvochtigheid |
10% tot 90% relatieve luchtvochtigheid, niet-condenserend |
Verbindingsdiagram

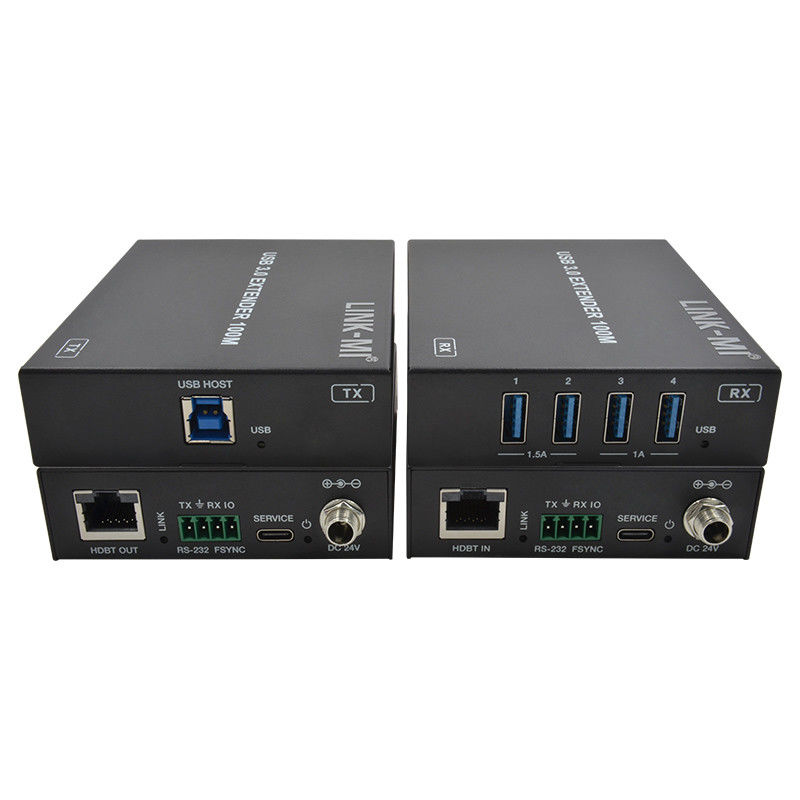

Panelbeschrijving
