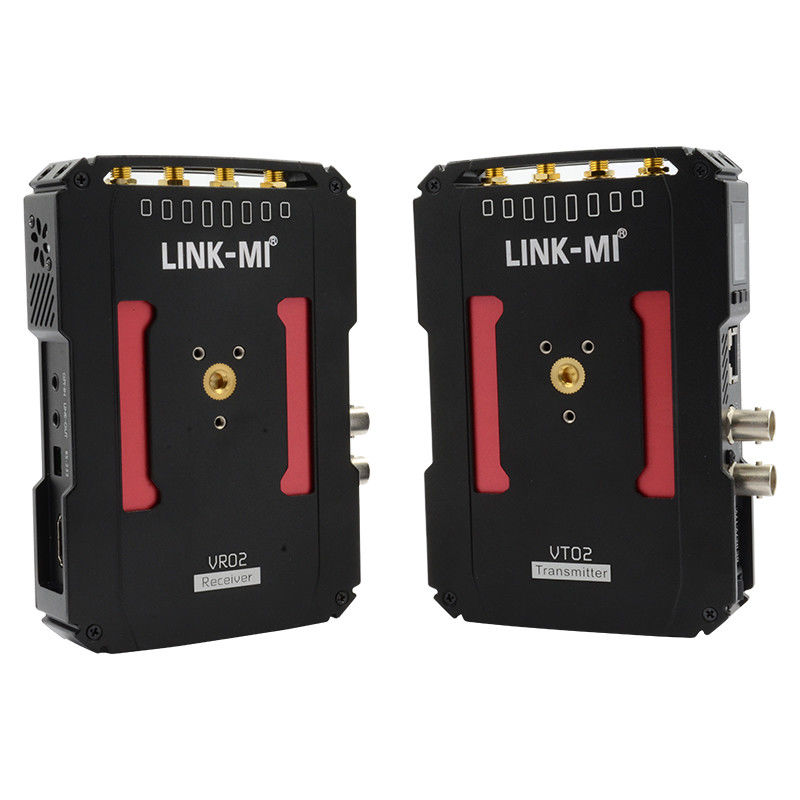

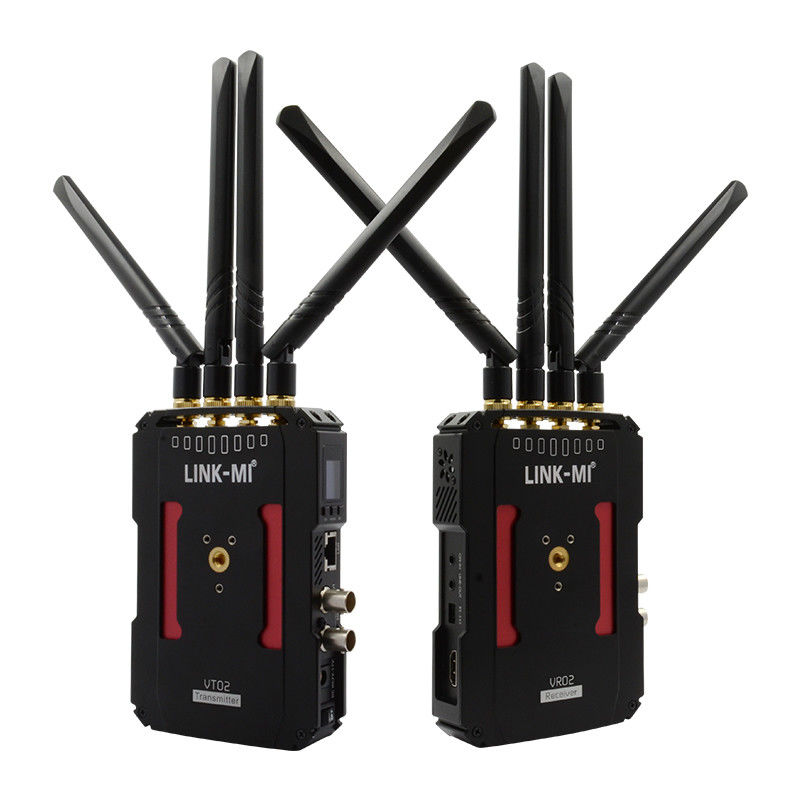

800m draadloze HD-video-transmissie voor live-uitzending
Inleiding
LINK-MI LM-VT800 Het draadloze transmissiesysteem kan een verscheidenheid aan video-transmissieplatform helpen om gemakkelijk te dragen, snel te installeren, echte nulbedrading, plug&Het programma is gebaseerd op een programma voor de ontwikkeling van de Europese audiovisuele industrie.
Kenmerken
1Draadloze Full HD-videotransmissie;
2. Min 50ms lage latentie maakt het mogelijk geen wachten op een prachtig beeld ontvangen;
3. Betrouwbare overspanningsbescherming om de veiligheid van de stroomvoorziening beter te waarborgen;
4Ondersteunt zowel HDMI- als SDI-interfaces voor video-invoer/uitvoer;
5Volledige hardwareontwerp; aansluiting&spelen; het elimineren van het gedoe van het draaien van draden, eenvoudig en handig;
6. Transmissieafstand: tot 800 meter in de punt-tot-puntmodus ((met 5dBi-antenne in open ruimte).
Specificatie
| TX |
|
Werkfrequentie
|
5190 MHz, 5230 MHz, 5270 MHz, 5310 MHz, 5510 MHz, 5550 MHz, 5590 MHz, 5630 MHz, 5670 MHz, 5755 MHz, 5795 MHz
|
|
Antennenmodus
|
4*4 5dBi Externe antenne
|
|
Modulatiemodus
|
OFDM
|
|
Transmissievermogen
|
17 dBm
|
|
EVM
|
< 28 dB
|
|
Gevoeligheid ontvangen
|
< 70 dBm
|
|
Bandbreedte
|
40 MHz
|
|
Draadloos protocol
|
802.11n
|
|
Netwerkversleuteling
|
WPA2/WPS
|
|
Netwerkmodus
|
punt-tot-punt privéprotocol, RTSP protocol
|
|
Transmissieafstand
|
punt-tot-punt tot 800m LOS,
|
|
Verslapping van de transmissie
|
50 ms (min)
|
|
Overdrachtspercentage
|
Maximaal 300 Mbps
|
|
Paringsfunctie
|
Ondersteuning
|
| Frequentiehopping |
Handleiding
|
|
HDMI protocol
|
Ondersteunt HDMI 1.3
|
|
Video-resolutie
|
1080p, 1080i, 720p, 576p, 576i, 480p, 480i (tot 1080p/60Hz)
|
|
Audioformaat
|
PCM
|
|
Videocompressieformaat
|
H.264
|
|
Externe audio
|
Ondersteuning van line-in audio-invoer
|
|
IO-poortsignaal terugkeer
|
Ondersteuning Tally signaal terugkeer
|
|
Interface
|
Standaard HDMI-invoer*1, SDI-poort*2 (1 input, 1 Loop Through), 232 interface*1, DC 5.5 voedingsinvoer*1, CH-knop*1, MODE OLED*1, OK-knop*1, LINE IN*1, RJ45-interface *1, Tally socket*1,
|
|
Stroomvoorziening
|
DC12V/2A (met deel 6677)
|
|
Stromtoevoerbereik
|
7-17V
|
|
Energieverbruik
|
8-12W
|
| RX |
|
Werkfrequentie
|
5190 MHz, 5230 MHz, 5270 MHz, 5310 MHz, 5510 MHz, 5550 MHz, 5590 MHz, 5630 MHz, 5670 MHz, 5755 MHz, 5795 MHz
|
|
Antennenmodus
|
4*4 5dBi Externe antenne
|
|
Modulatiemodus
|
OFDM
|
|
Transmissievermogen
|
17 dBm
|
|
EVM
|
< 28 dB
|
|
Gevoeligheid ontvangen
|
< 70 dBm
|
|
Bandbreedte
|
40 MHz
|
|
Draadloos protocol
|
802.11n
|
|
Netwerkversleuteling
|
WPA2/WPS
|
|
Netwerkmodus
|
privéprotocol van punt tot punt |
|
Transmissieafstand
|
punt-tot-punt Tot 800m LOS
|
|
Verslapping van de transmissie
|
50 ms (min)
|
|
Overdrachtspercentage
|
Maximaal 300 Mbps
|
|
Paringsfunctie
|
Ondersteuning
|
|
Frequentiehopping
|
Handleiding
|
|
HDMI protocol
|
Ondersteunt HDMI 1.3
|
|
Video-resolutie
|
1080p, 1080i, 720p, 576p, 576i, 480p, 480i (tot 1080p/60Hz)
|
|
Audioformaat
|
PCM
|
|
Videocompressieformaat
|
H.264
|
|
Externe audio
|
Ondersteuning van line-in audio-uitgang |
|
IO-poortsignaal terugkeer
|
Ondersteuning Tally signaal terugkeer |
|
Interface
|
Standaard HDMI-uitgang*1, SDI-uitgang* 2 (2 kanalen gelijktijdige uitgang),stroomtoevoer*1, CH-knop*1, 232 interface*1MODE OLED *1, OK-knop*1, RJ45-interface *1, Tally-socket*1, |
|
Stroomvoorziening
|
DC12V/2A |
|
Stromtoevoerbereik
|
7-17V |
|
Energieverbruik
|
7-9W |
| Opmerking:De specificaties kunnen zonder kennisgeving worden gewijzigd. |
Verbindingsdiagram

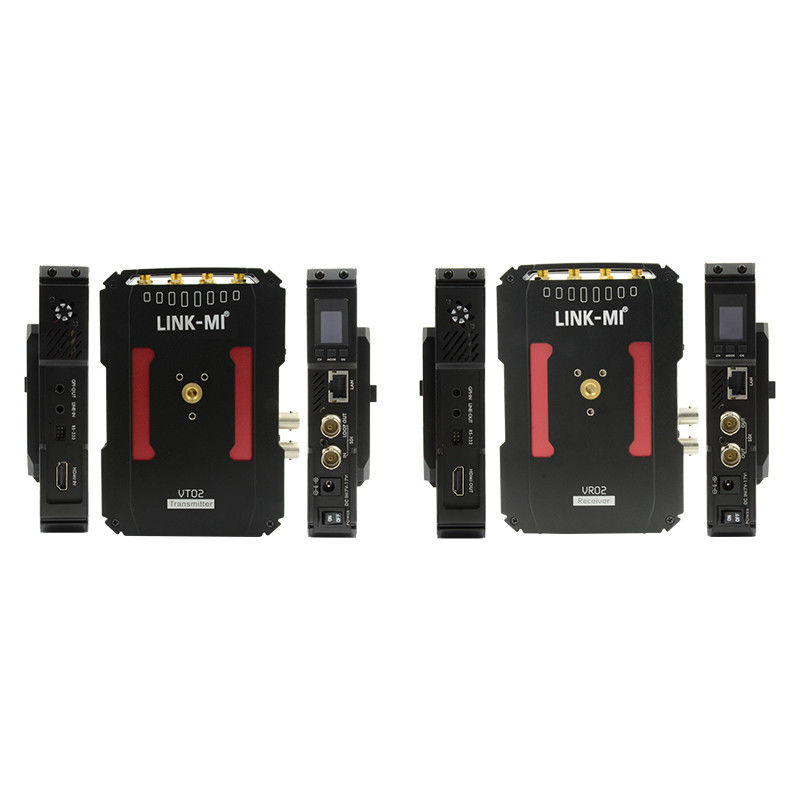

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-VT800 Draadloze 800m HDMI SDI Transmissie Kits....
