400M draadloze 3G SDI/HDMI Extender draadloze videotransmissiesets
Inleiding

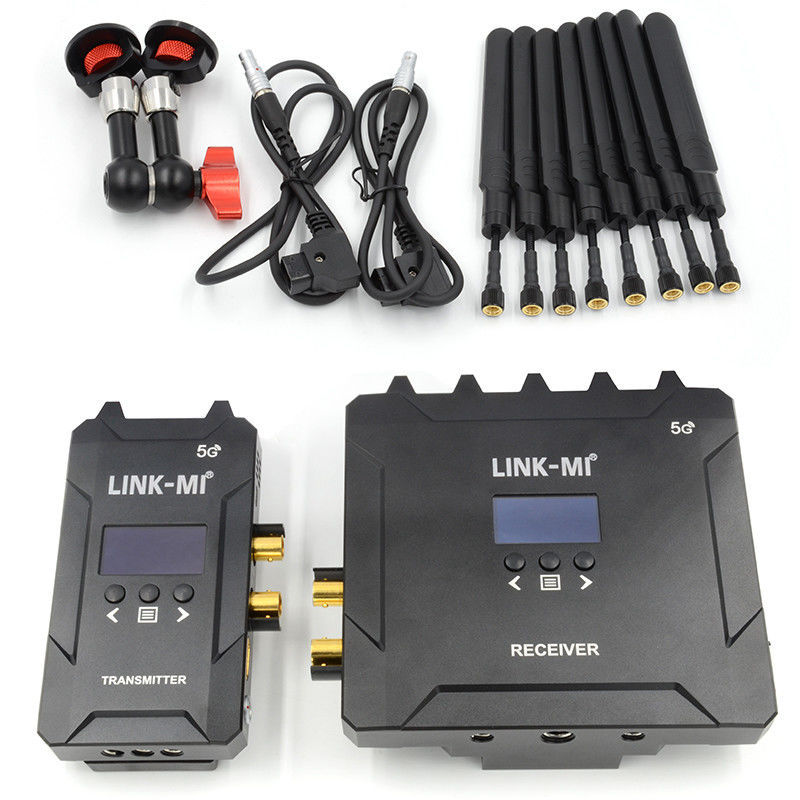

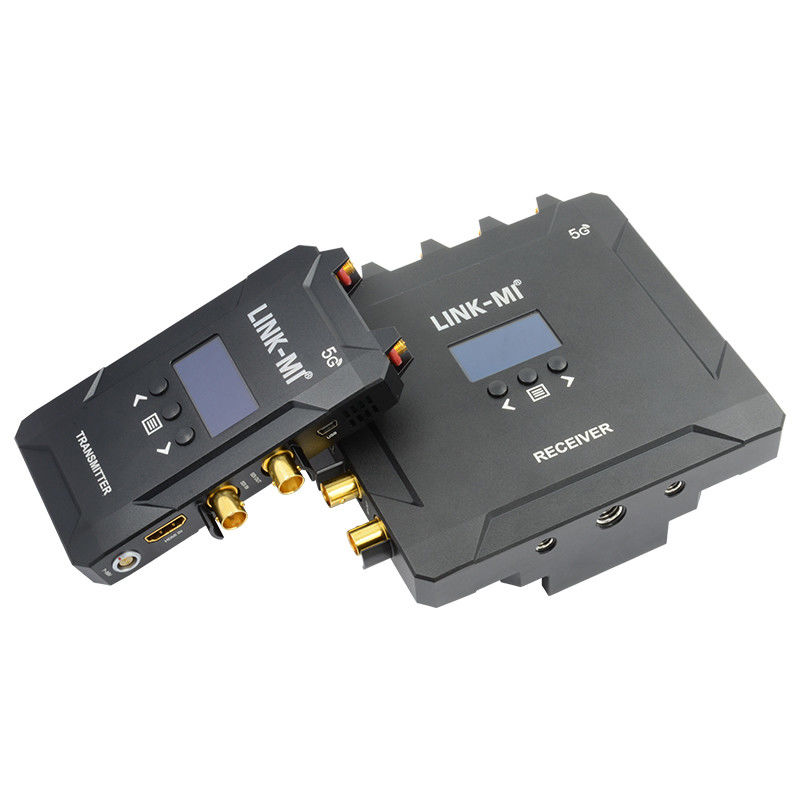

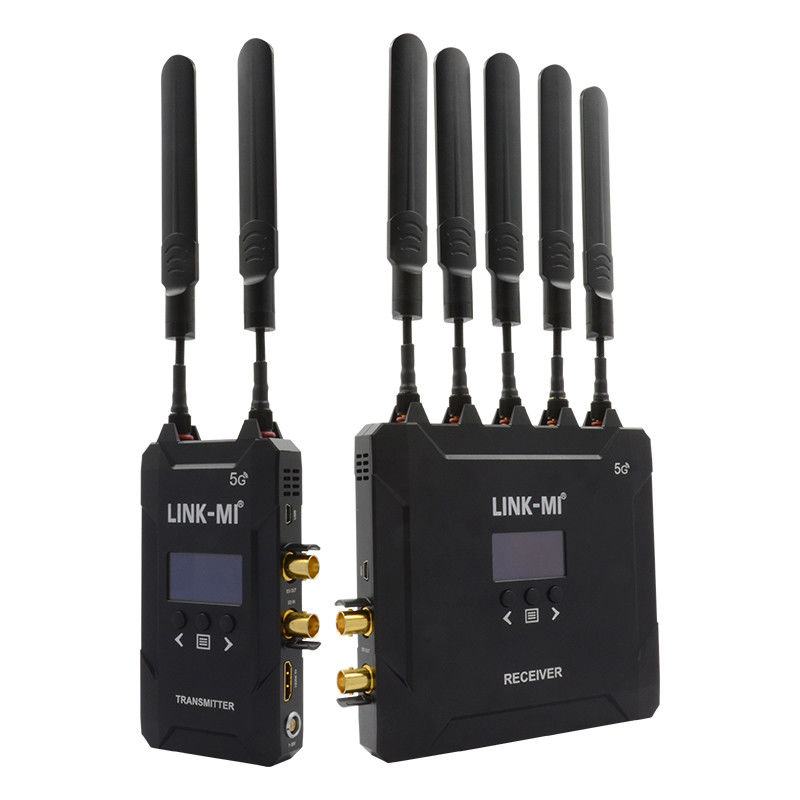

LINK-MI LM-WHS400 Deze draadloze HD HDMI/SDI-transmissieproducten die gebruik maken van het hoogste niveau van draadloze communicatietechnologie maken verliesloze, ongekomprimeerde,Geen vertraging 3G SDI of full HD HDMI signalen Dit product bevat een zender en een ontvanger en is uitgerust met een 3G/HD SDI-interface en een full HD HDMI-interface.De frequentie van de antennes is 5.1GHz~5.9GHz, en de frequentie kan worden gewijzigd via de softwareconfiguratie om de draadloze regelgevende vereisten in de wereld aan te nemen.
Kenmerken
1. compatibel met HDMI 1.3
2Ondersteuning van SMPTE 425M, SMPTE 424M, SMPTE 292M standaard
3. Ondersteunt HDMI- en 3G-SDI-in- en uitgangen
4Ondersteuning van punt-op-punt en punt-op-meerdere netwerktopologie
5. Ondersteunt resoluties tot 1080P@60Hz, nul vertraging en geen compressie
6. Ondersteunt 5GHz ISM-frequentieband, maximaal 10 frequentiekanalen geselecteerd door knoppen met OLED-display
7Maximale transmissiebereik is 1300ft ((400 meter)
8Ondersteuning van het weergeven van de status van de stroomstroom, de status van de video en de ontvanger RSSI door OLED
9Ondersteun breed bereik van stroomvoorziening,bereik van 7V tot 36V
10Ondersteuning Optioneel Sony F970, V-mount en G-mount, batterij gesp, handig voor veldbatterij installeren en vervangen
11Ondersteuning van ±8 KV ESD-beschermingsniveau (HBM, contactontlading)
12Industriële behuizing, stabiel, betrouwbaar en handig
Specificatie
| Artikel 1 |
Beschrijving |
| Interface |
Transmitters |
Ontvanger |
| SDI-invoer ((BNC vrouwelijk);SDI Loop uit ((BNC vrouwelijk);HDMI-invoer ((Type A vrouwelijk);DC-invoer ((2pin LEMO vrouwelijk) |
SDI-uitgang ((BNC vrouwelijk);HDMI-uitgang (Type A vrouwelijk);DC-ingang ((2pin LEMO vrouwelijk) |
| Kracht |
< 6,5 W TX of < 6 W RX |
| Video-bandbreedte |
Maximale TMDS-klokfrequentie 148,5 MHz, 4,45 Gbps |
| Resolutie en afstand |
1080P@60Hz 1300ft |
| Audioformaten |
SDI-geïntegreerde 4-kanaal 24 bit/48KHz |
| Bandbreedte |
40 MHz |
| Frequentieband |
5.0 GHz ~ 5.9 GHz, kan worden geconfigureerd met China, Amerika, Japan, Europa, enz. |
| Vervoervermogen |
Maximaal 21 dBm |
/ |
| Ontvang gevoeligheid. |
/ |
-75 dBm |
| SDI-meta-gegevens |
Tijdcode ((LTC VITC1 VITC2);afstandsbediening ((Trigger); |
| ESD-niveau |
HBM +/-8kv (contactontlading) |
| Afmeting |
(L x W x H): 80,30 mm x 34,60 mm x 134,40 mm |
(L x W x H): 156,60 mm x 43,00 mm x 141,40 mm |
| Nettogewicht |
0.232 kg per eenheid (zonder antenne inbegrepen) |
0.512 kg per eenheid (zonder antenne) |
| Temperatuur |
0 ~ 40 °C (operatie), -20 ~ 60 °C (voorraad) |
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

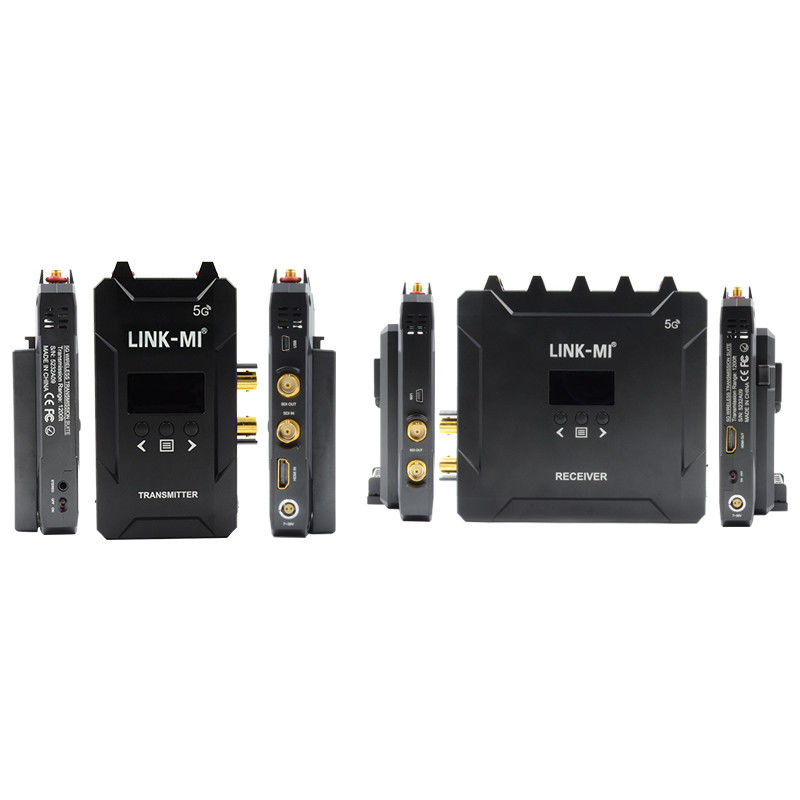

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-WHS400 400M draadloze HDMI SDI Transmitter Receiver...
