150M HDMI Extender met KVM Function Support 4K@60Hz 18Gbps KVM Extender
Inleiding
LINK-MI LM-EX150HKM Deze 18Gbps HDBaseT Extender kan HDMI-signaal, tweerichtings IR-controlesignaal en USB KVM-signaal verlengen tot een afstand van maximaal 150m via een enkele CAT6-kabel.Dit product zet HDMI-signaal om in standaard HDBaseT-signaal en zendt het via LAN-kabel.
Het kan het signaalbronapparaat of het displayapparaat eenvoudig vanaf de afstandsbediening bedienen via de tweerichtings IR-signaaldoorloopfunctie.4:4Het ondersteunt ook USB KVM en POC functie.
De extender kan op grote schaal worden gebruikt op andere gebieden, zoals videoconferentiesysteem, multimedia-signaalomroep, HDMI-signaalverlenging, enz.
Kenmerken
1. compatibel met HDMI2.0b, HDCP 2.2 en USB 1.1
2Ondersteunt 18Gbps video bandbreedte
3. Ondersteunt video resolutie tot 4K2K@60Hz YUV 4:4:4
4De transmissieafstand kan worden verlengd tot 492ft / 150m bij resolutie 1080P@60Hz, of 394ft / 120m bij 4K2K@60Hz 4:44 via een enkele CAT6-kabel
5. Ondersteunt tweerichtings IR-signaal en USB KVM-signaal doorvoer
6Ondersteuning van de tweerichtings POC-functie (Power over Cable)
7Compact ontwerp voor een gemakkelijke en flexibele installatie
Specificatie
| Model nr. |
LM-EX150HKM |
|
Technische
|
|
HDMI-conformiteit
|
HDMI 2.0b
|
|
HDCP-naleving
|
HDCP 2.2
|
|
Video-bandbreedte
|
18 Gbps
|
|
Video-resolutie
|
Tot 4K2K@60Hz YUV 4:4:4
|
|
USB-conformiteit
|
USB één.1
|
|
IR-niveau
|
5Vp-p
|
|
IR-frequentie
|
Breedband 20K-60KHz
|
|
Transmissieafstand
|
1080P@60-150m, 4K60-120m
|
|
Kleurenruimte
|
RGB, YCbCr_4:4:4, YCbCr_4:2:2
|
|
HDR
|
HDR, HDR10, HDR10+, Dolby Vision, HLG
|
|
Audioformaat
|
LPCM 7.1CH, Dolby True HD en DTS-HD Master
|
|
ESD-bescherming
|
Mensenlichaammodel ±8kV (luchtkloofontlading) en ±4kV (contactontlading)
|
|
Verbinding
|

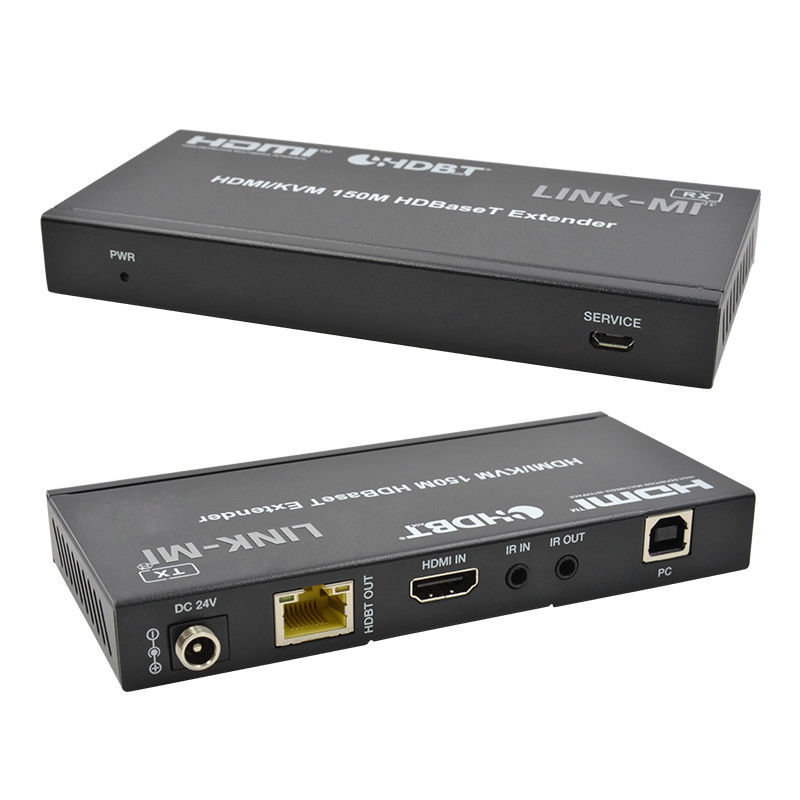

| Transmitter |
Invoer: 1×HDMI IN [TypeA, 19-pin vrouwelijk]
1×IR IN [3.5mm Stereo Mini-jack]
1×SERVICE [Micro-USB-aansluiting]
1×USB [USB-B, 4-pin vrouwelijk]
Uitgang: 1×HDBT OUT [RJ45]
1×IR OUT [3.5mm Stereo Mini-jack]
|
|

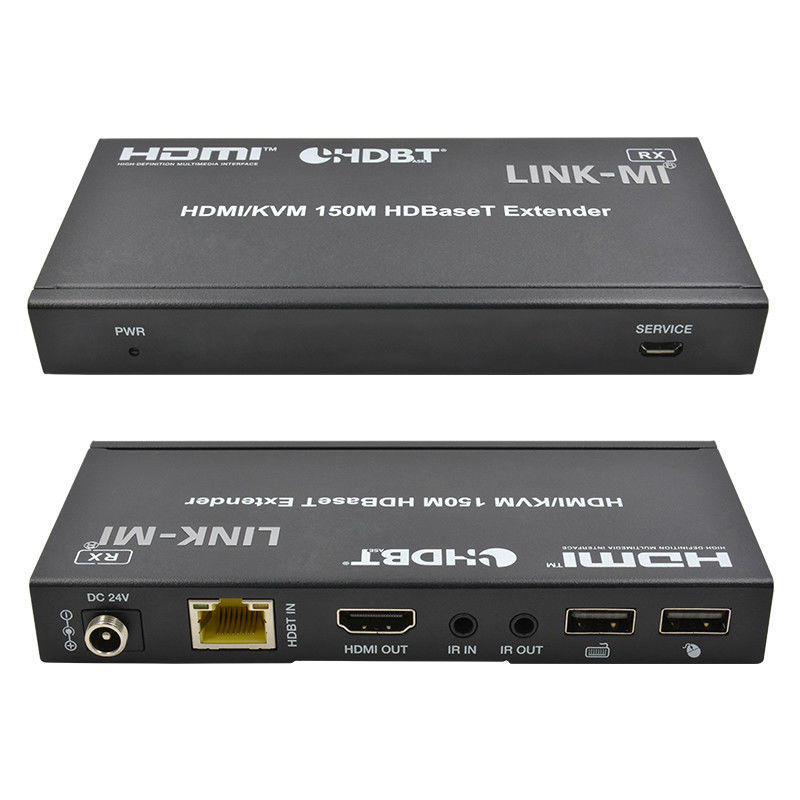

Ontvanger
|
Invoer: 1×HDBT IN [RJ45 met licht]
1×IR IN [3.5mm Stereo Mini-jack]
1×SERVICE [Micro-USB-aansluiting]
Uitgang: 1×HDMI OUT [TypeA, 19-pin vrouwelijk]
1×IR OUT [3.5mm Stereo Mini-jack]
2×USB [USB-A, 4-pin vrouwelijk]
|
|
Mechanische apparatuur
|
|
Huizen
|
Metalen behuizing
|
|
Kleur
|
Zwart
|
|
Afmetingen
|
Transmitter/ontvanger:140mm (W) x65mm (D) x18mm (H)
|
|
Gewicht
|
Zender: 246g, ontvanger: 246g.
|
|
Stroomvoorziening
|
DC 24V/1A; ondersteun POC-functie
|
|
Energieverbruik
|
10W
|
|
Werktemperatuur
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Bergingstemperatuur
|
-20°C ~60°C/-4°F ~140°F
|
|
Relatieve luchtvochtigheid
|
20 tot 90% RH (niet-condenserend)
|
| Notitie: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

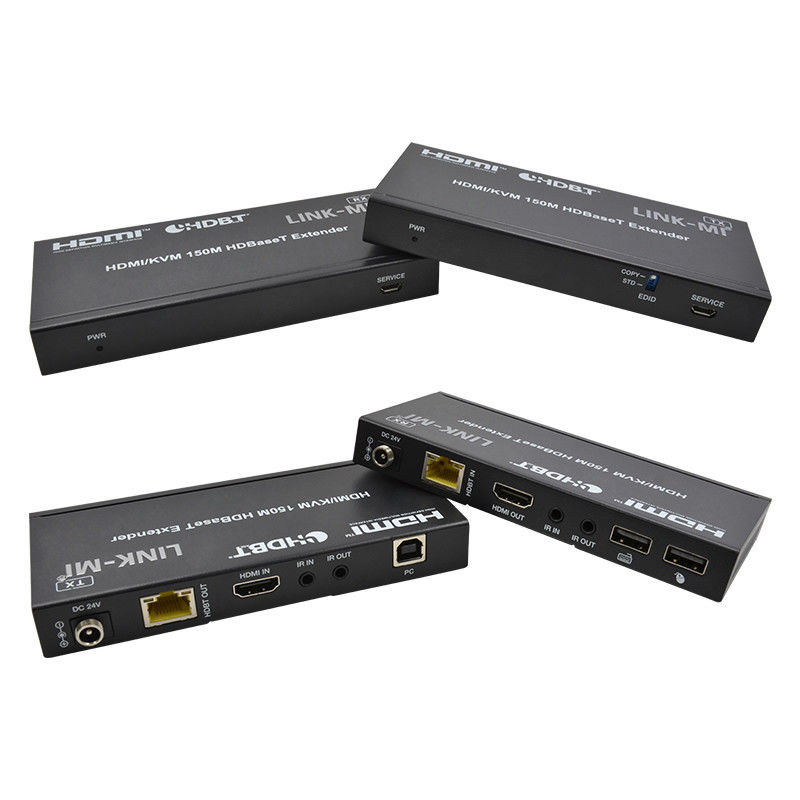

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-EX150HKM 150M HDBaseT Extender met KVM.pdf
