SD/HD/3G-SDI 1 tot 2 distributieversterker en -herhaler
Inleiding
LINK-MI LM-TV04MSD/HD/3G-SDI 1 tot 2 distributieversterker en -herhaler
Kenmerken
1. Verdeelt 1 SDI-invoer naar 4 SDI-uitgangen tegelijkertijd
2Een enkele eenheid kan tot 120m/390ft zenden (Belden 1694A)
3. Met audio-extractie (3,5 mm stereo-audio-uitgang)
4. Herclocking functie mogelijkheid---onbeperkte repeater verbinding
5Ondersteuning van SDI-standaard: SD-SDI, HD-SDI, 3G-SDI
6Gegevenssnelheden: 270 Mbps ((SD-SDI), 1.485 Gbps (HD-SDI), 2.97 Gbps (3G-SDI)
7Signaltype: SMPTE 292M, SMPTE 259M, SMPTE 424M
8. DC 5V1A (Krachtverbruik minder dan 2W)
9Met hoge oren.
Specificatie
| Re-clocking functie |
- Ja, dat klopt. |
| SDI-normen |
SD-SDI, HD-SDI, 3G-SDI |
| HD/SD-SDI detectie |
Auto's |
| Ondersteunde protocollen |
SMPTE 259M
SMPTE 292M
SMPTE 424M
|
| Gegevenspercentages |
270 Mbps (SD-SDI), 1.485 Gbps (HD-SDI), 2.97 Gbps (3G-SDI) |
| Video-ondersteuning |
480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz, 1080p@23.98/24/25/29.97/30/50/59.94/60hz |
| SDI-signaaltype |
SMPTE-292M, SMPTE-259M, SMPTE-424M |
| Uitgangsimpedantie |
met een vermogen van niet meer dan 50 W |
| Kabelvergelijking |
HD-SDI tot 120 m
SD-SDI tot 200 m
Onbeperkte verbinding met de repeater
|
| Audio-monsternamingspercentage |
48 Khz |
| Impedantie |
met een vermogen van niet meer dan 50 W |
| Invoer |
1x BNC [SDI] |
| Output |
2x BNC [SDI] |
| Stroomadapter |
5V1A gelijkstroom |
| Energieverbruik ((Max)) |
2W |
| Afmetingen ((LxWxH) |
L75xW85xH30mm |
| Werktemperatuur |
0°C ~ 40°C / 32°F ~ 104°F |
| Bergingstemperatuur |
-20°C ~ 60°C / -4°F ~ 140°F |
| Relatieve luchtvochtigheid |
20~90% RH (geen condensatie) |
| Huismateriaal |
Metalen behuizing |
Verbindingsdiagram

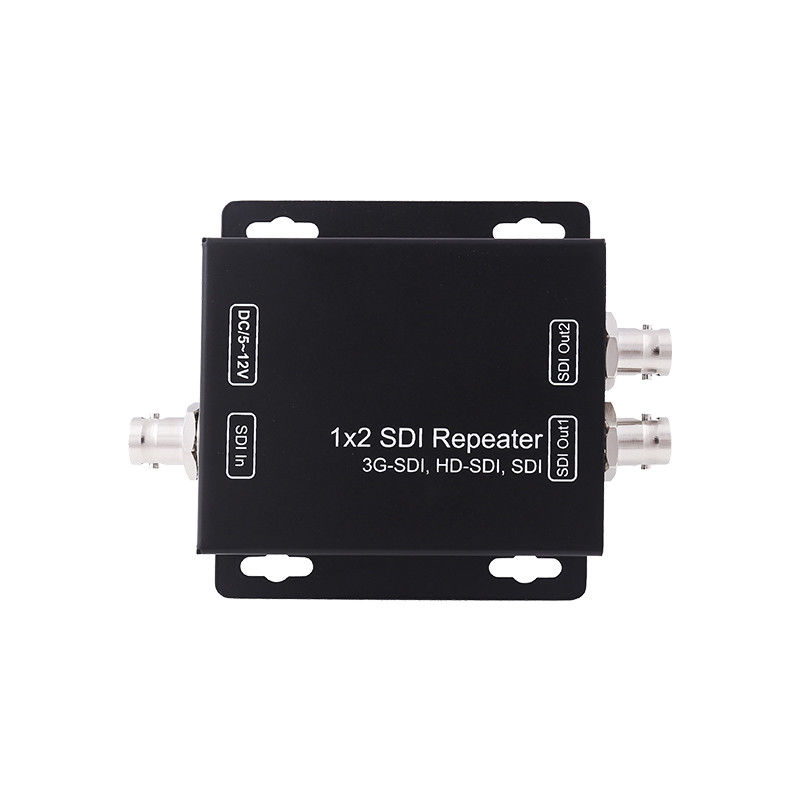

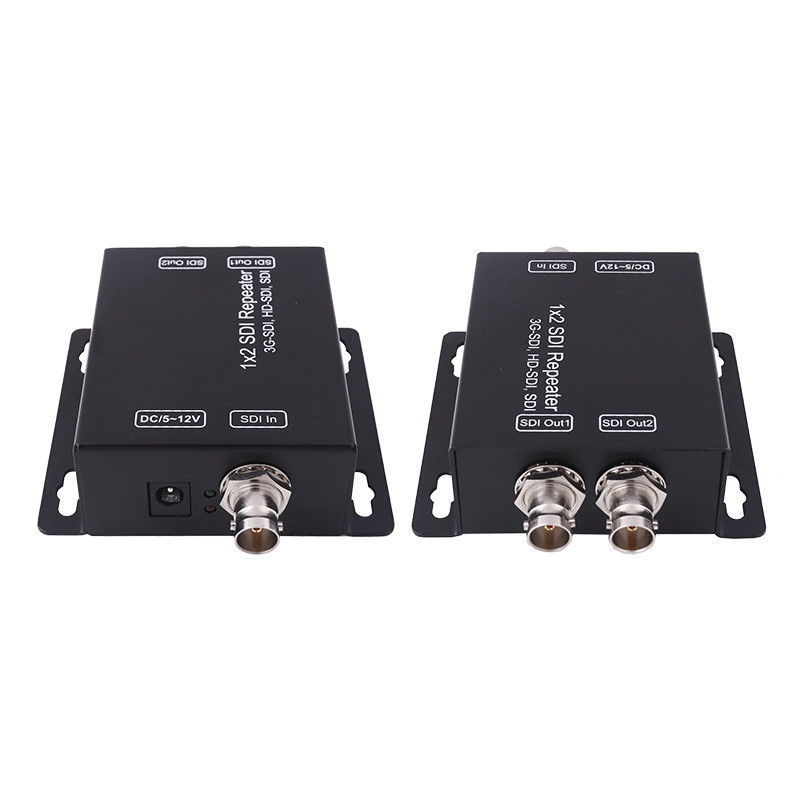

Panelbeschrijving
