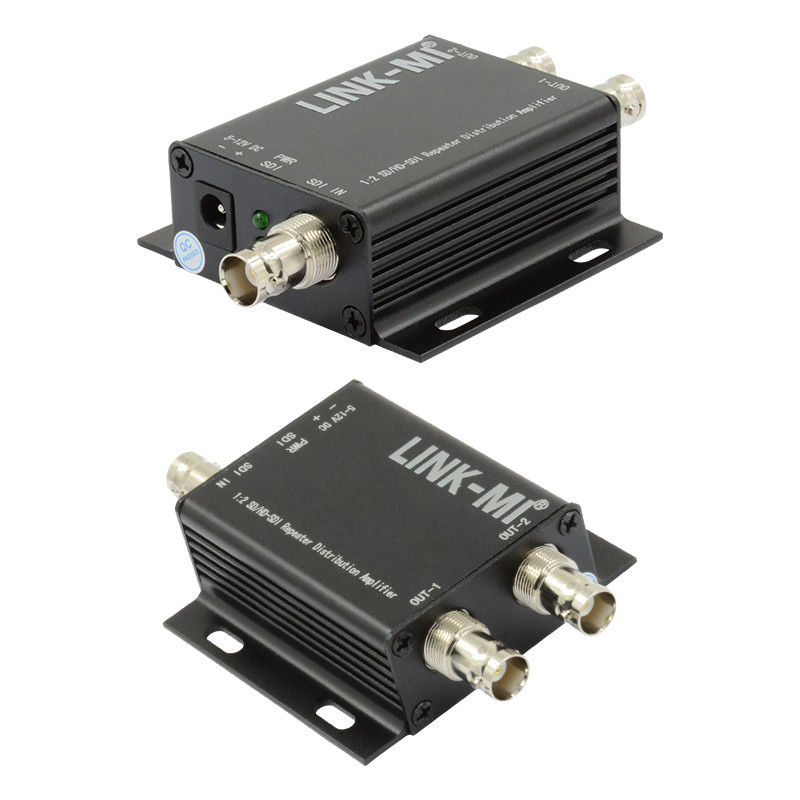

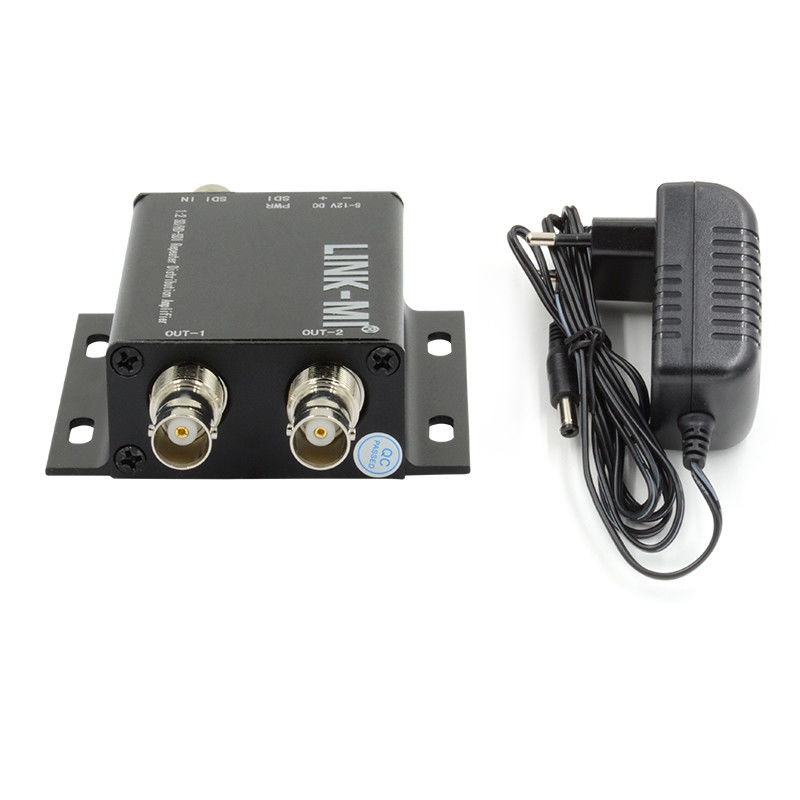

1X2 SDI Splitter Video Repeater 1 tot 2 Extender
Inleiding
LINK-MI LM-SS12 SD/HD-SDI/3G-SDI 1:2 Repeater& Distribution Amplifier is een 1 tot 2 repeater en distributieversterker met Re-clocking functie.Vervolgens wordt twee SDI-uitgangen opnieuw verzonden voor real-time multi-viewing.. It is a reliable video device splitting a SDI or HD-SDI video source to two 3G-SDI or HDSDI or SD-SDI display at the same time and takes one input then re-clocks and equalizes the signal and distributes it to two identical outputs.
Kenmerken
1. SDI-standaard:3G-SDI, HD-SDI, SD-SDI
2Gegevenssnelheden: 270 Mbps/1.485 Gbps/2.97 Gbps
3Signaltype: SMPTE 292M, SMPTE 259M, SMPTE 424M
4. Twee afzonderlijk gebufferde uitgangen
5- Kabel gelijkstelling (Beldon 1694A) hertiming en signaal
6. Herclocking functie mogelijkheid
Specificatie
|
Invoersignaal
|
1×BNC SDI
|
|
SDI-signaaltype
|
SD-SDI ((270 Mbps),HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
|
|
Video-ondersteuning
|
De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de in artikel 5 bedoelde maatregelen te vergemakkelijken.
De Commissie kan de Commissie verzoeken om een verklaring in te dienen over de resultaten van de evaluatie.
1080p@50/59.94/60
|
|
SDI-signaalamplitude
|
0.8Vp-p
|
|
Impedantie
|
75Ω
|
|
SDI-koppelingstype
|
AC-koppeling
|
|
SDI Signal Jitter (typisch)
|
SD-SDI≤0,1UI HD-SDI≤0,2UI
3G-SDI≤0,4 UI
|
|
Uitgangssignaal
|
2×BNC SDI
|
|
Max. afstand
|
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
|
|
Werktemperatuurbereik
|
0°C~40°C/32°F~104°F
|
|
Temperatuurbereik voor opslag
|
-20°C~60°C/-4°F~140°F
|
|
Werkvochtigheidsbereik
|
20~90% RH ((geen condensatie)
|
|
Stroomvoorziening
|
5 ~ 12 V gelijkstroom
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

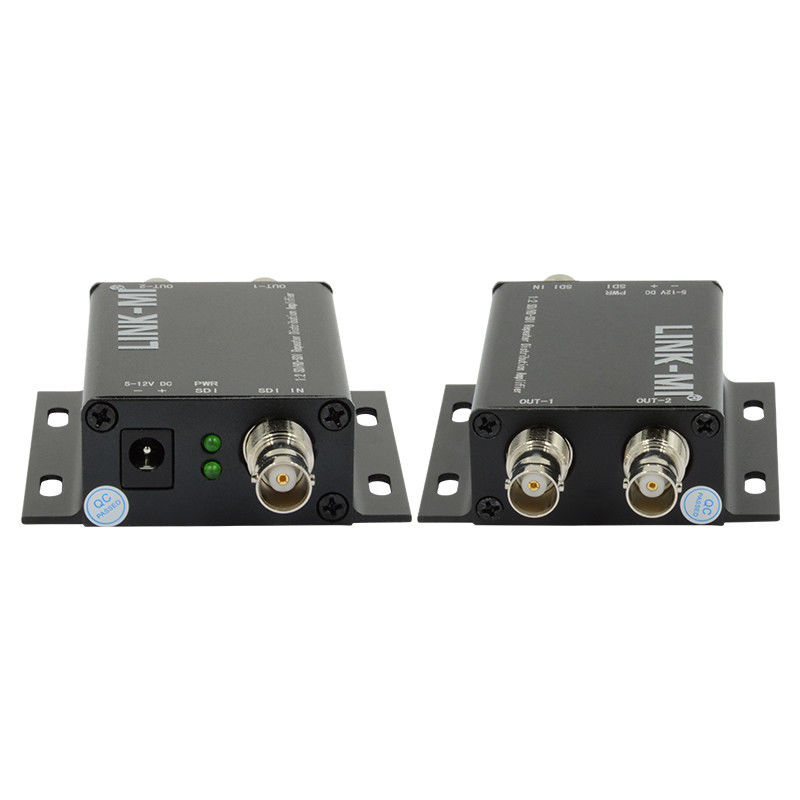

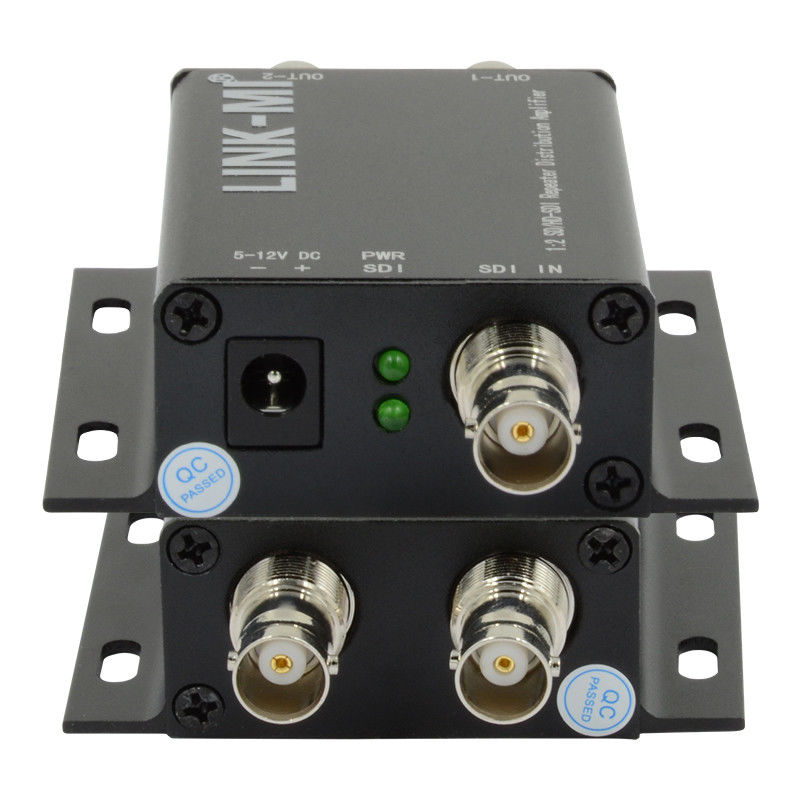

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-SS12 1x2 3G-SDI Repeater Splitter
