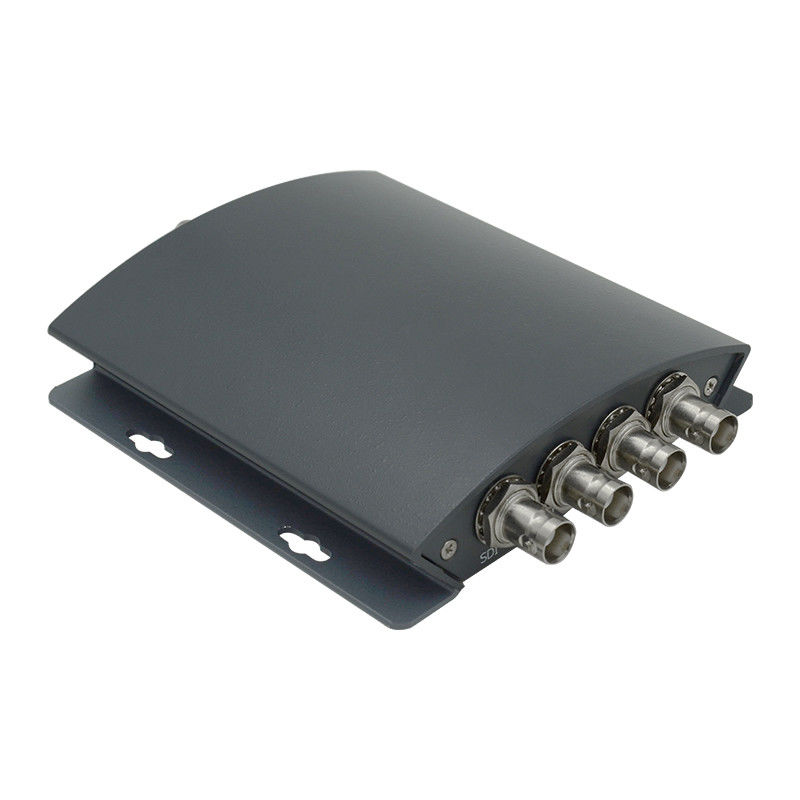

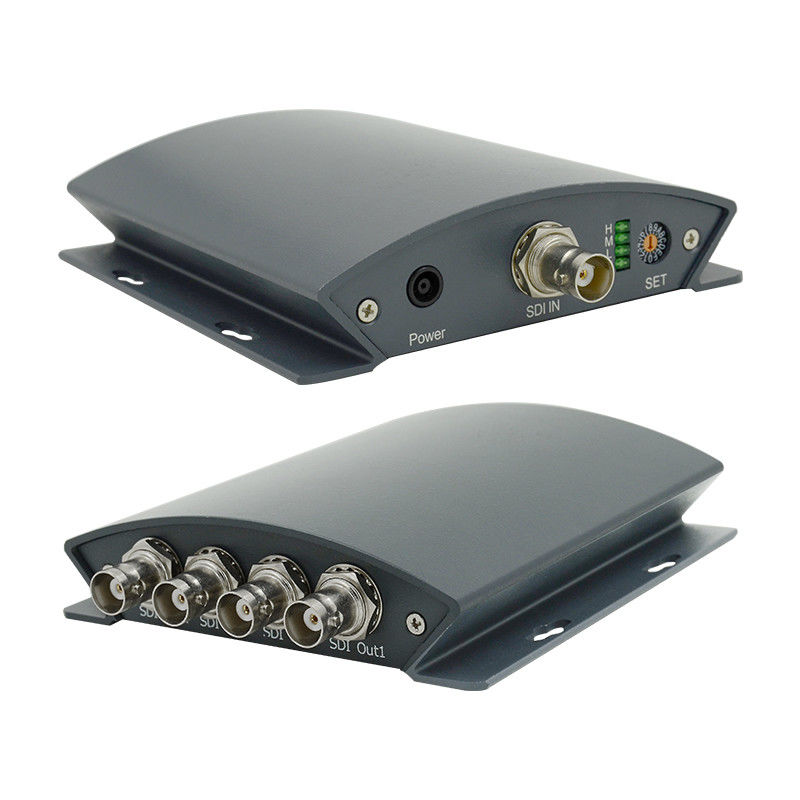

1x4 SDI Splitter Broadcast 3G/HD/SD Video Splitter
Inleiding
LINK-MI LM-PSD14 Broadcast 1x4 3G/HD/SD SDI splitter Upscale PAL/NTSC/720P tot 1080I/1080P is een speciale 3G/HD/SD SDI signaalspliter, die FRCS (Frames Rate Conversion System) integreert,SDI-ontvangers en SDI-encoder, kan de 3G/HD/SD SDI-signalen omzetten in verschillende resoluties van 3G/HD/SD SDI-videosignalen.en ingebed in SDI-uitgangen.
Het ondersteunt Unique clock regeneration clock tot dithering in time functie om de kwaliteit van het uitgangssignaal stabiel te houden, en voldoet aan de uitzendstandaard.LM-PSD14 geïntegreerde omrekeningsfunctie op/af,adaptieve SDI-signaalinvoer en selecteerbare 1080p/1080i/720p-uitgang enz. Down-conversie kan links/rechts snijden of boven/onder met zwart selecteren.
Kenmerken
1Gebaseerd op LINK-MI-technologie van de derde generatie
2Ondersteunt 3G/HD/SD SDI-signaalinput
3Ondersteunt 3G/HD/SD SDI-signaaluitgang
4Ondersteunt 1080p/1080i/720p/480i/576i videoformaat
5Ondersteunt 1080PSF/ 720P 30/25/24Hz
6. Adaptief SDI-invoersignaal
7. SDI ingang ingebed audio de-embedding
8. SDI Output audio-embedder
9Er zijn drie modi om uit te kiezen.
10. Ondersteunt Up-Conversion en Down-Conversion functie
11. Met drie modus kan vrij worden geselecteerd op Down-Conversion functie
12. Clock Recovery
13. Speciale functies kunnen worden aangepast
Specificatie
| Naam |
Uitzending 1x4 3G/HD/SD SDI Splitter |
| Model nr. |
LM-PSD14 |
| SDI-invoer |
Signaal |
3G/HD/SD SDI |
| Verbinding |
BNC (IEC 169-8-norm) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Vermogen tot evenwicht |
100M ((3G SDI,1694A) |
| Impedantie |
75Ω |
| SDI-uitgang |
Uitgangssignaal |
HD-SDI-serieel digitaal videosignaal |
| Verbinding |
BNC (IEC 169-8-norm) |
| SMPTE |
270 Mbps~2.97 Gbps |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
75Ω |
| Algemene parameters |
Stroomvoorziening |
DC 5-12V |
| Kracht |
< 2W |
| Afmeting ((L*W*H) |
141*102*30 mm |
| Controle |
DIP-schakelaar |
| Nettogewicht |
00,3 kg |
| Werktemperatuurbereik |
0-50°C |
| Temperatuurbereik voor opslag |
-20 tot 75°C |
| Werkvochtigheidsbereik |
20-70% RH |
| Bewaaringsvochtigheidsbereik |
0-90% RH |
Verbindingsdiagram

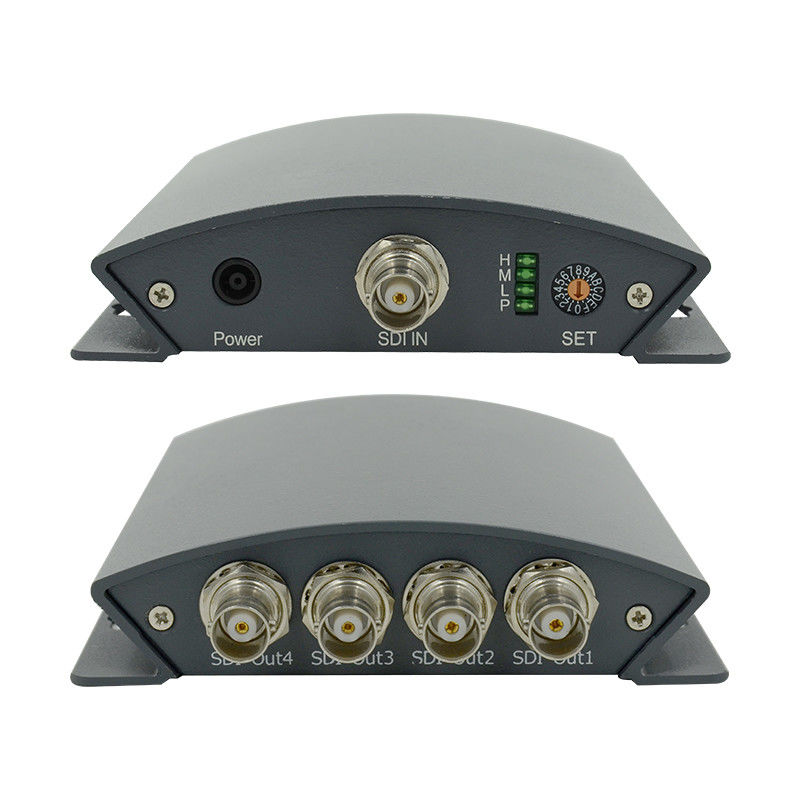

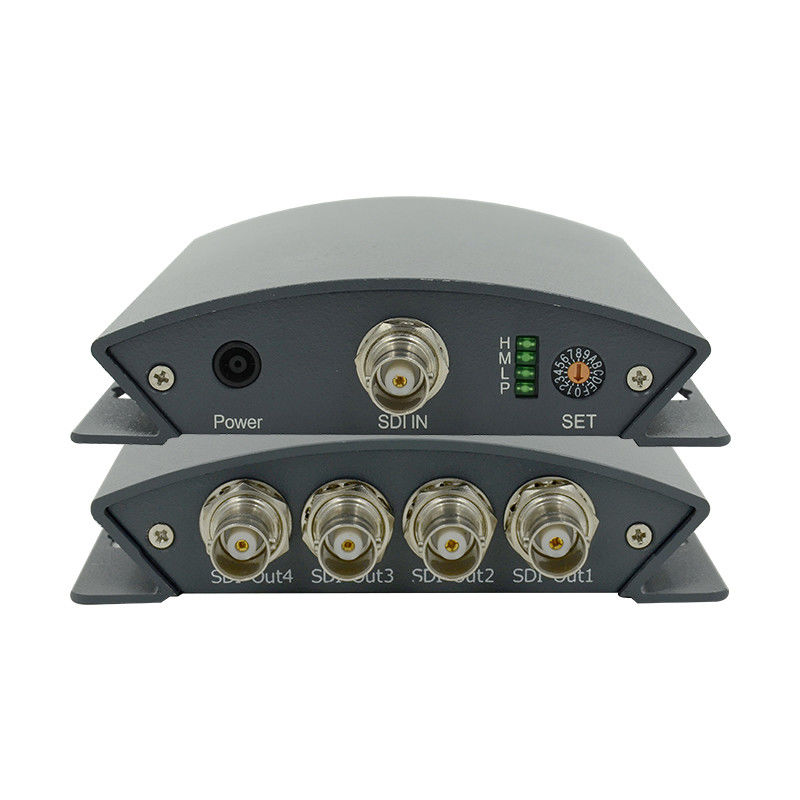

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-PSD14 Broadcast 1x4 3G_HD_SD SDI Splitter.pdf
