12G-SDI naar HDMI-converter met audio-extractie, 4K@60Hz, 18Gbps
Inleiding

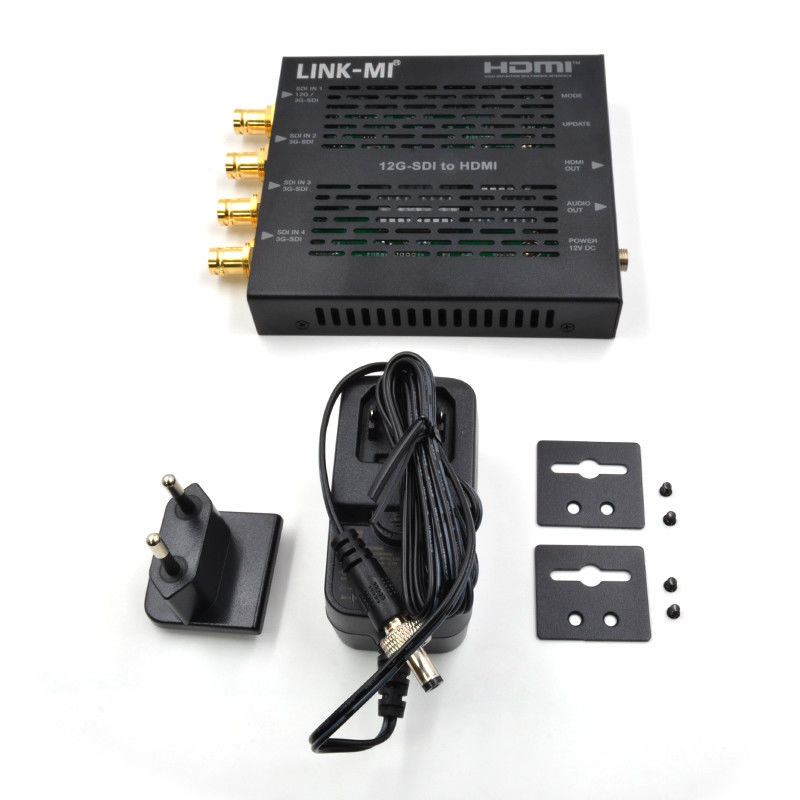

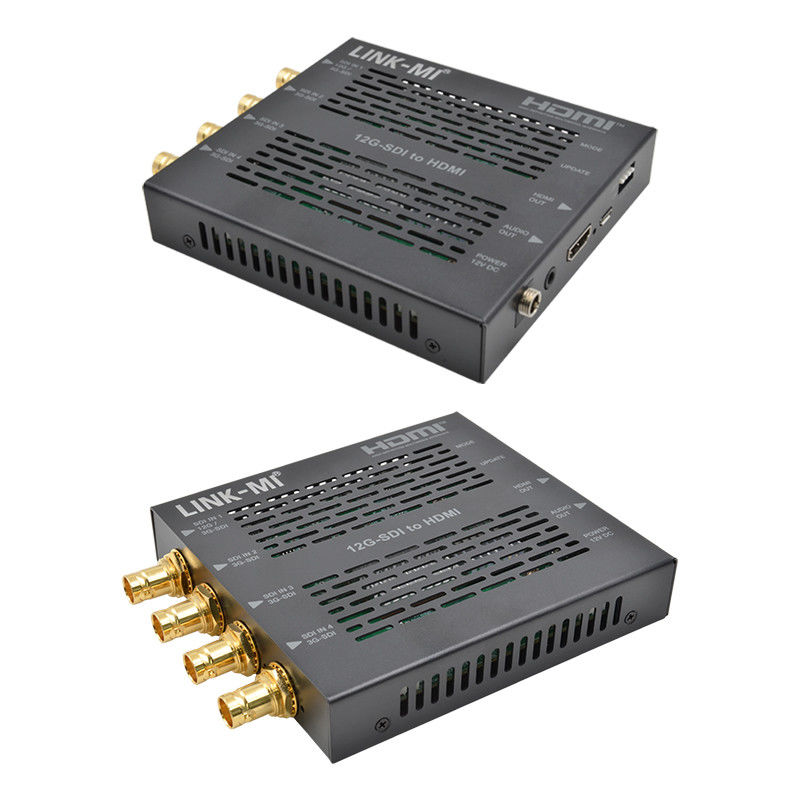

LINK-MI LM-SDH12G 12G-SDI naar HDMI Converter met audio extractie, 4K@60Hz, 18Gbps
Kenmerken
1. compatibel met HDMI 2.0b, uitgang zonder HDCP, videobandbreedte tot 18Gbps
2. Compatibel met SDI-standaarden: SMPTE ST-2082, SMPTE ST-2081, SMPTE 425M-AB, SMPTE 424M, SMPTE 292M en SMPTE 259M-C, videobandbreedte tot 12Gbps
3Maximale transmissieafstand: 100m/328ft in 4x3G-SDI-modus, 60m/197ft in 12G-SDI-modus
4. Ondersteunt video resolutie tot 4K2K@60Hz YCbCr 4:2:2
5Ondersteuning van DIP-schakelaar
6Ondersteunt LPCM-audioformaat
7. Ondersteuning van audio-uittreksel naar analoge output
8Compact ontwerp voor een gemakkelijke en flexibele installatie
Specificatie
|
Technische
|
| HDMI-conformiteit |
HDMI 2.0b |
|
SDI-naleving
|
SMPTE ST-2082, SMPTE ST-2081
SMPTE 425M-AB, SMPTE 424M,
SMPTE 292M, SMPTE 259M-C
|
|
SDI-formaten
|
SD/HD/3G/12G-SDI
|
|
Video-bandbreedte
|
SDI: maximaal 12 Gbps
HDMI: tot 18 Gbps
|
|
Video-resolutie
|
480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4K60
|
|
Kleurdiepte
|
8/10-bits
|
|
Kleurenruimte
|
YCbCr 4:2:2
|
|
Audioformaat
|
LPCM
|
|
Verbinding
|
|
Inbreng
|
4x SDI IN [BNC]
|
| Outputs |
1x HDMI OUT [Type A 19-pin Vrouw]
1x AUDIO OUT [3.5mm Stereo Mini-jack]
|
|
Controle
|
1x Micro USB [voor upgrade]
|
|
Mechanische apparatuur
|
|
Huizen
|
Metalen behuizing
|
|
Kleur
|
Zwart
|
|
Afmetingen
|
210 mm (W) x 69 mm (D) x 20 mm (H)
|
|
Gewicht
|
400 g
|
|
Stroomvoorziening
|
Input: AC100-240V 50/60Hz
Uitgang: DC 12V/1A
(VS/EU-norm, CE/FCC/UL-certificering)
|
|
Energieverbruik
|
10W
|
|
Operatie
Temperatuur
|
0°C~40°C/32°F ~104°F
|
|
Bergingstemperatuur
|
-20°C~60°C/-4°F~140°F
|
|
Relatieve luchtvochtigheid
|
20-90% RH (niet-condenserend)
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

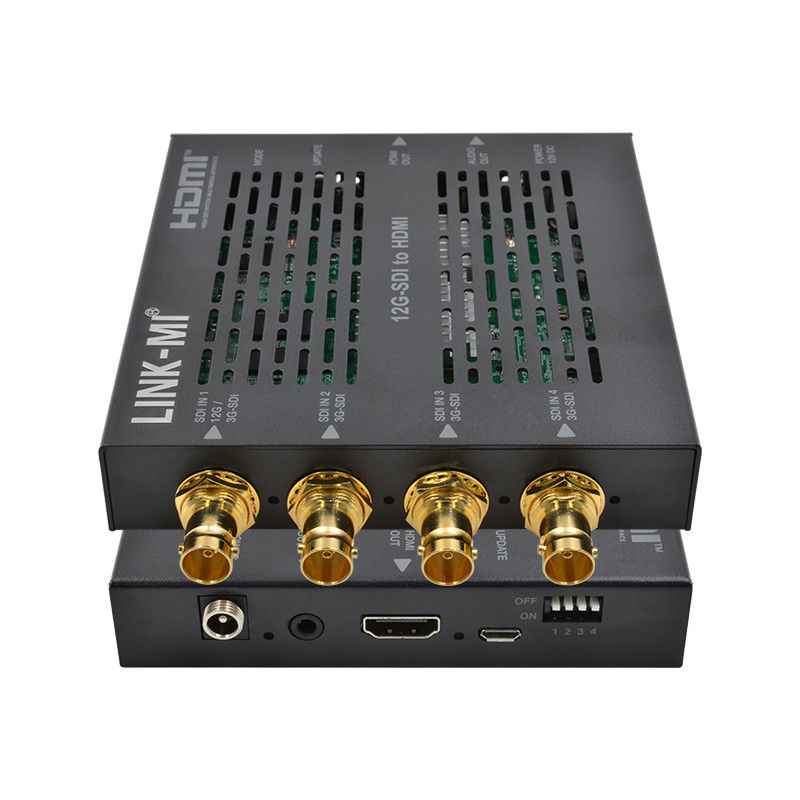

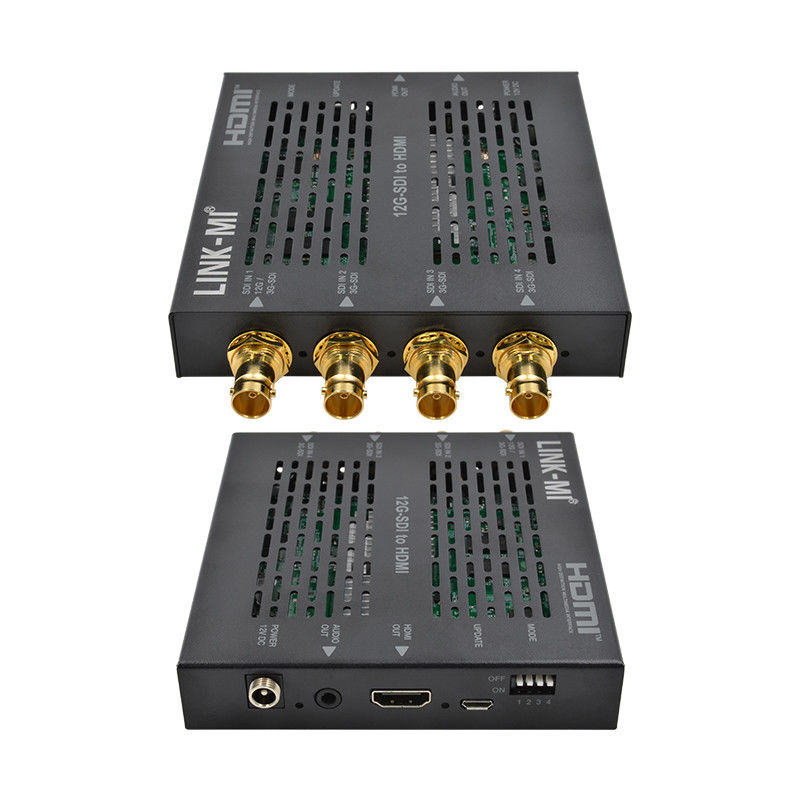

Panelbeschrijving
