AV/CVBS-signaal ondersteunt SDI naar BNC Video Converter Adapter
Inleiding
LINK-MI LM-PSC01 AV/CVBS Signal Supports SDI to BNC Video Converter Adapter is van toepassing op 3G/HD/SD SDI Signal Conversion Converter, integreert FRCS (Frames Rate Conversion System),SDI-ontvangers en CVBS-encoder, kan het 3G/HD/SD SDI-signaal omzetten in samengestelde Video CVBS.LM-PSC01 AV/CVBS Signal ondersteunt SDI naar BNC Video Converter Adapter ondersteunt de-embedded audio van 3G/HD/SD SDI signaal, uitgang naar de analoge poorten.
Kenmerken
1. Ondersteunt3G/HD/SD SDI-signaalinput
2. Ondersteunt3G/HD/SD SDI Signal Looping Output
3. Ondersteunt1080p/1080i/720p/480i/576i Videoformaat
4. Ondersteunt1080PSF/ 720P 30/25/24Hz
5.SD CVBS-uitgang(PAL/NTSC ondersteunt)
6. Ondersteunt Down-Conversion functie
7. Down-Conversion heeft drie modi ( (Links/Recht Snijden, T/B Zwart, Point to Point Output) kan worden gekozen
8. Adaptief SDI-invoersignaal
9. Geïntegreerde audio van SDI-invoersignaal
10.Ondersteunt analoge stereo-audio-uitgang
11SDI Looping-out en synchrone CVBS-uitgang
12. Kleurbalk uitvoer
13Kan gekostumeerd worden.
Specificatie
| Naam |
SDI naar BNC Video Converter Adapter |
| Model nr. |
LM-PSC01 |
| SDI Input / Output |
Signaal |
3G/HD/SD SDI |
| Verbinding |
BNC (IEC 169-8-norm) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
75Ω |
| Analoog-audio-uitgang |
Uitgangssignaal |
Analoog stereo-audio |
| Impedantie |
16Ω |
| Verbinding |
Hoortelefoons |
| CVBS-uitvoer |
Uitgangssignaal |
Analoog CVBS-signaal |
| Verbinding |
BNC (IEC 169-8-norm) |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
75Ω |
| Algemene parameters |
Stroomvoorziening |
DC 5-12V |
| Kracht |
< 2W |
| Afmeting ((L*W*H) |
141*102*30 mm |
| Controle |
DIP-schakelaar |
| Nettogewicht |
00,3 kg |
| Werktemperatuurbereik |
0-50°C |
| Temperatuurbereik voor opslag |
-20 tot 75°C |
| Werkvochtigheidsbereik |
20-70% RH |
| Bewaaringsvochtigheidsbereik |
0-90% RH |
Verbindingsdiagram

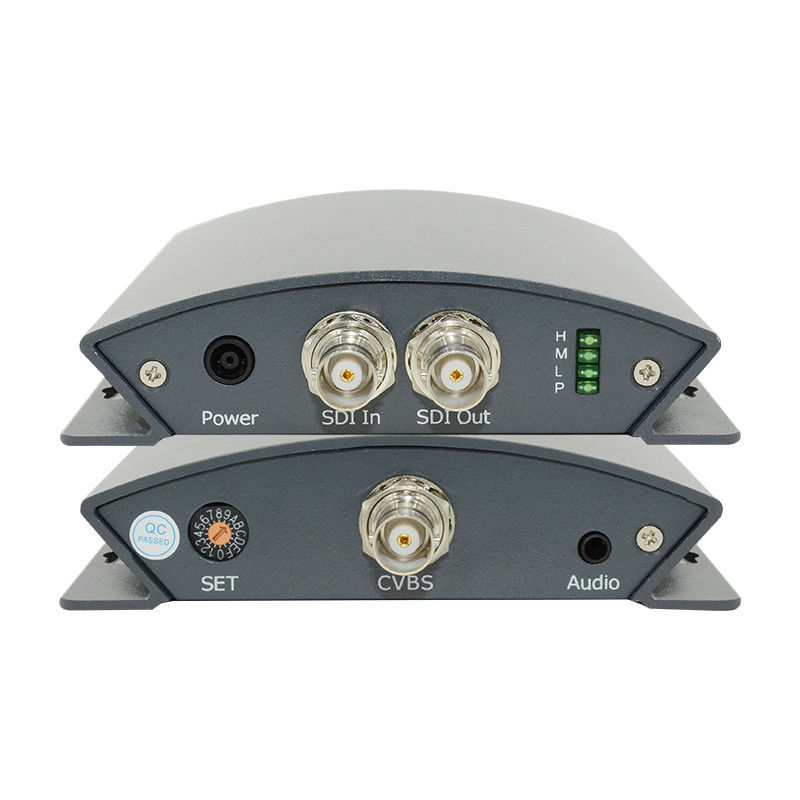

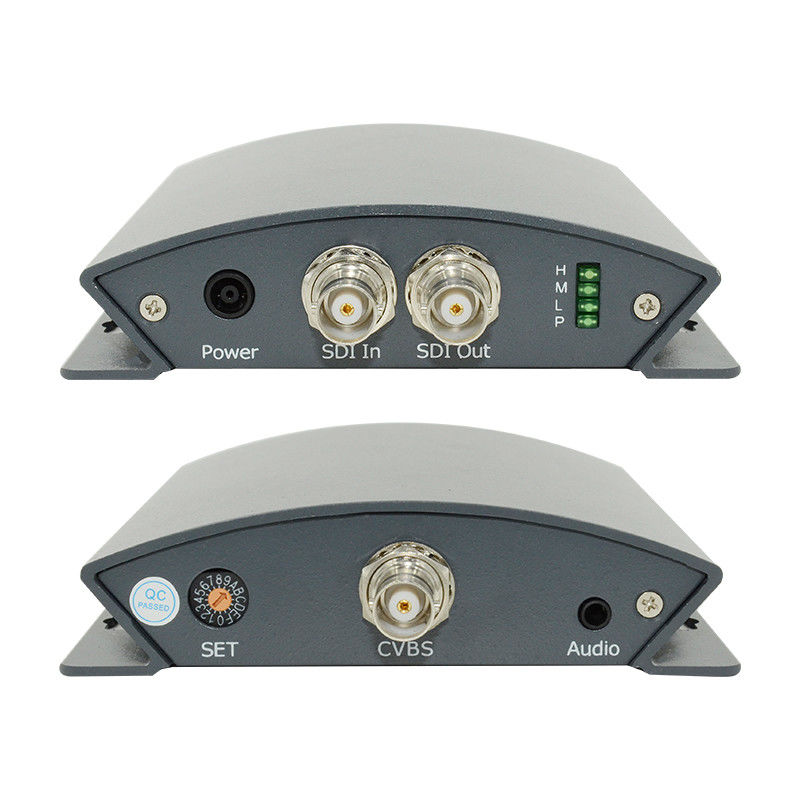

Panelbeschrijving
