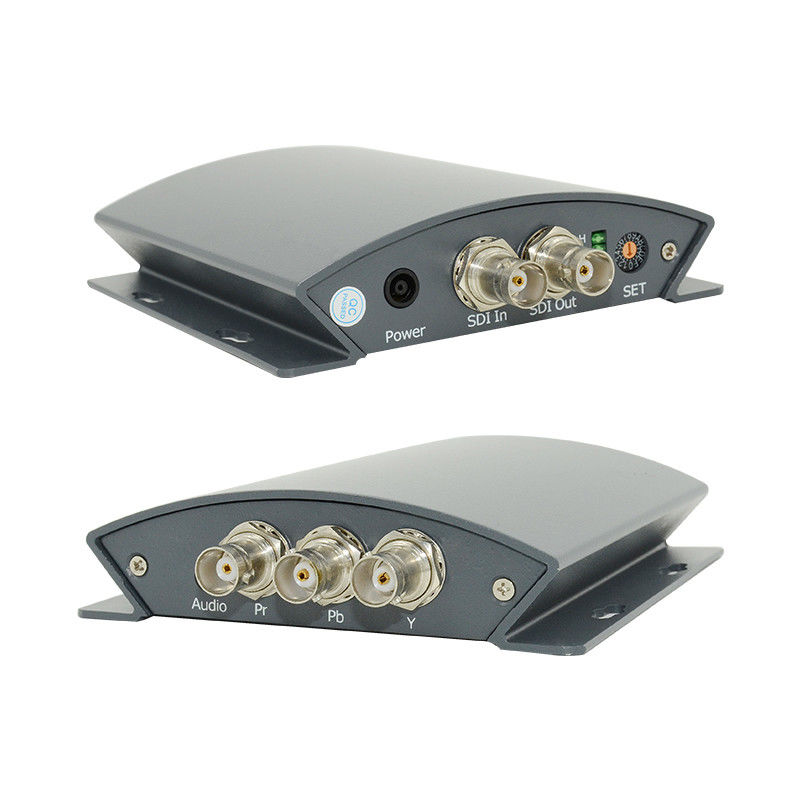

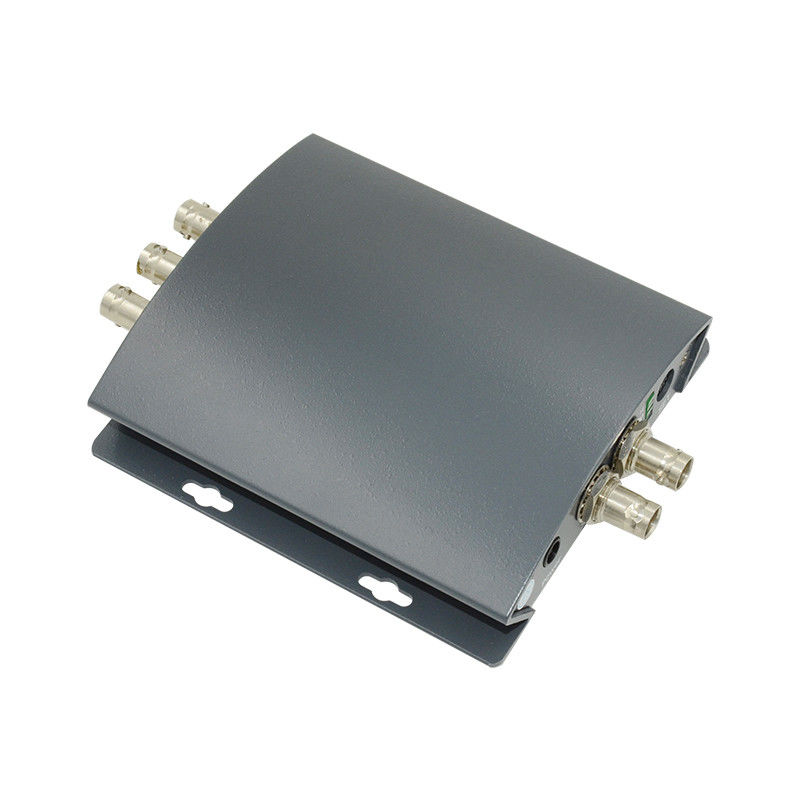

BNC SDI naar YPbPr Converter
Inleiding
LINK-MI LM-PSY01 BNC SDI to YPbPr Converter is een apparaat om 3G/HD/SD-SDI-signaal om te zetten in YPbPr-signaal, gebaseerd op de LINK-MI Third Generation Technology.Het integreert 3G/HD/SD-SDI-ontvangers en YPbPr-encoder, kan het 3G/HD/SD-SDI-signaal converteren naar component Video-uitgang. Tegelijkertijd kan de LM-PSY01 BNC SDI naar YPbPr Converter ook De-embedded audio ondersteunen van 3G/HD/SD SDI-signaal,uitgang naar de analoge poorten. LM-PSY01 BNC SDI naar YPbPr Coverter geïntegreerde up-conversie en down-conversie functie, met adaptief SDI signaalinput. De uitvoerresolutie kan vrij worden gewijzigd.Omschakeling naar beneden kan kiezen Links/Recht Snijden of Boven/Onder met ZwartHet ondersteunt ook fullscreen output.
Kenmerken
1Gebaseerd op de LINK-MI derde generatie technologie
2Ondersteunt 3G/HD/SD SDI-signaalinput
3. Ondersteunt 3G/HD/SD SDI Signal Looping Output
4Ondersteunt 1080p/1080i/720p/480i/576i videoformaat
5Ondersteunt 1080PSF/ 720P 30/25/24Hz
6. SD/HD YPbPr-uitgang
7. Ondersteuning van up-conversie en down-conversie functie
8. Selecteer 3 soorten modus vrij onder down-conversie
9. Adaptief SDI-invoersignaal
10. Geïntegreerd geluid van SDI-invoersignaal
11. Ondersteunt analoge stereo audio output
12Kan gekostumeerd worden.
Specificatie
| Naam |
BNC SDI naar YPbPr Converter |
| Model nr. |
LM-PSY01 |
|
SDI Input / Output
|
Signaal |
3G/HD/SD SDI |
| Verbinding |
BNC (IEC 169-8-norm) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
75Ω |
|
Analoog-audio-uitgang
|
Uitgangssignaal |
Analoog stereo-audio |
| Impedantie |
16Ω |
| Verbinding |
Hoortelefoons |
|
YPbPr Output
|
Uitgangssignaal |
Analoog signaal YPbPr |
| Verbinding |
BNC (IEC 169-8-norm) |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
75Ω |
|
Algemene parameters
|
Stroomvoorziening |
DC 5-12V |
| Kracht |
< 2W |
| Afmeting ((L*W*H) |
141*102*30 mm |
| Controle |
DIP-schakelaar |
| Nettogewicht |
00,3 kg |
| Werktemperatuurbereik |
0-50°C ((niet-condenseren) |
| Temperatuurbereik voor opslag |
-20 tot 75°C |
| Werkvochtigheidsbereik |
20-70% RH |
| Bewaaringsvochtigheidsbereik |
0-90% RH |
Verbindingsdiagram

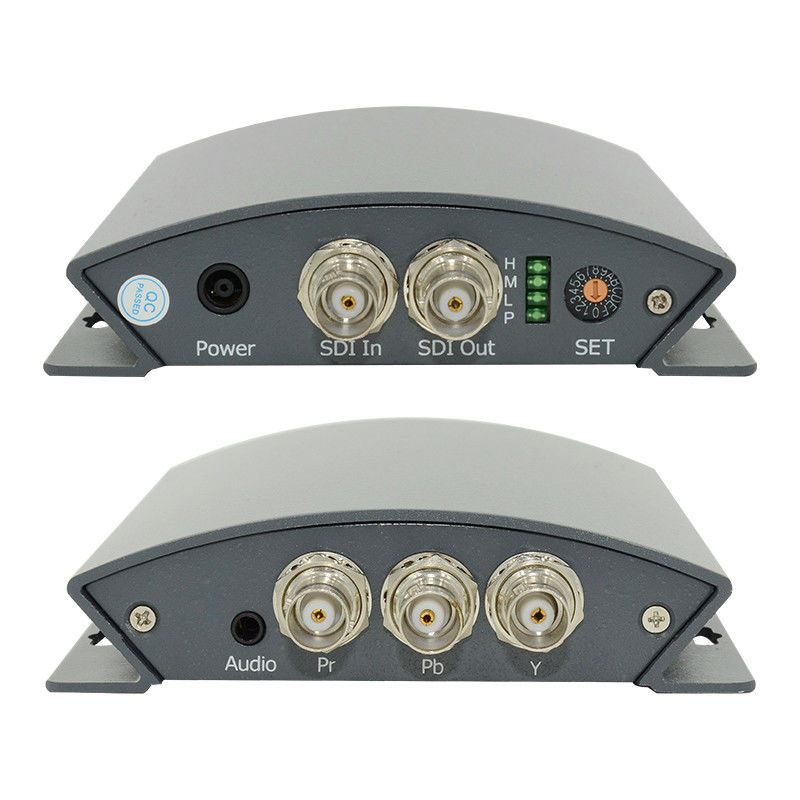

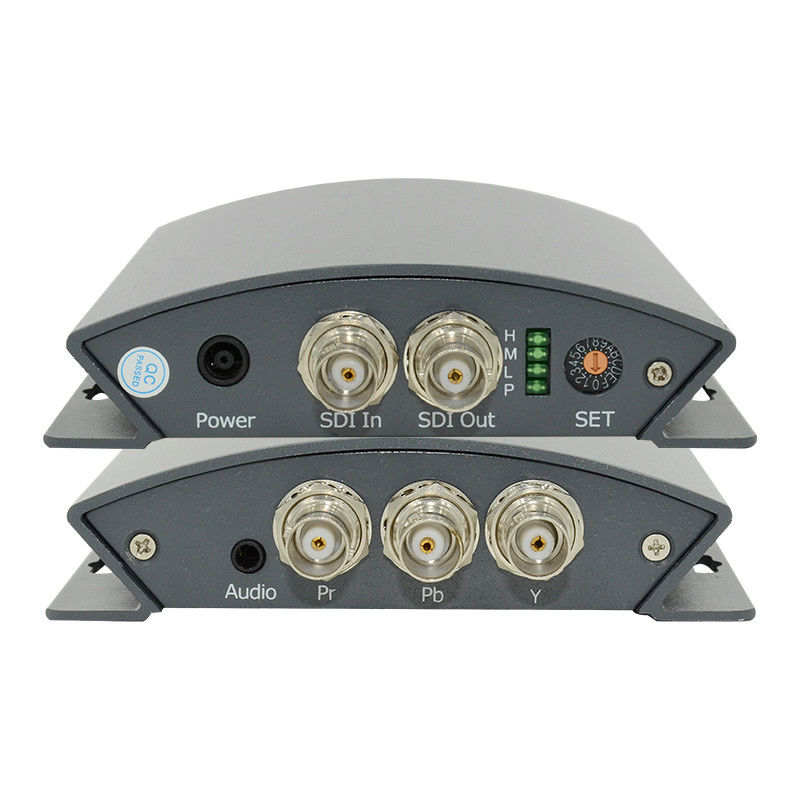

Panelbeschrijving
