Pro VGA naar SDI converter
Inleiding
LINK-MI LM-PVS01 Pro VGA to SDI Converter, een apparaat dat VGA-signaal kan omzetten in 3G/HD/SD SDI-signaal, geïntegreerde VGA-ontvanger en 3G/HD/SD SDI-encoder.LM-PVS01 Pro VGA naar SDI Converter kan ingebed zijn extern analoog Stereo audio naar 3G/HD/SD SDI Signal en ondersteunt frequentie conversie functieDe oplossingen zijn eenvoudig te gebruiken en de resolutie kan worden gekozen door een DIP-switch.
Kenmerken
1VESA-standaard VGA-signaalinput
2. 3G/HD/SD SDI-signaaluitgang
3Hoogresolutieve video-uitvoerformaat 1080p/1080i/720p/480i/576i/1080psf
4. VGA-invoersignaal adaptief
5Ondersteunt ingebouwde externe analoge stereo audio naar SDI signaal
6. SDI kan worden ingesteld als √ frequentieomrekeningsfunctie √ output
7. SDI kan worden ingesteld als
8. Speciale functie kan worden aangepast
Specificatie
| Productsoort |
Pro VGA naar SDI converter |
| Model nr. |
LM-PVS01 |
| VGA-invoer |
Invoersignaal |
VESA standaard VGA-signaal |
| Verbinding |
DB-15 |
| Signalamplitude |
800mV±10% ((75R) |
| Impedantie |
75Ω |
| Analoog-audio-invoer |
Invoersignaal |
Analoog stereo-audio |
| Digitale bemonstering |
48K. |
| Impedantie |
16Ω |
| Verbinding |
Hoortelefoons |
| SDI-uitgang |
Uitgangssignaal |
3G/HD/SD SDI |
| SMPTE |
270 Mbps-2.97 Gbps |
| Signalamplitude |
800 mV ± 10% |
| Impedantie |
75Ω |
| Verbinding |
BNC (IEC 169-8-norm) |
| Algemene parameters |
Stroomvoorziening |
DC 5-12V |
| Energieverbruik |
< 2W |
| Afmeting (LxWxH) |
Voor de toepassing van deze verordening: |
| Controle |
DIP-schakelaar |
| Gewicht |
00,3 kg |
| Werktemperatuurbereik |
0-50°C |
| Temperatuurbereik voor opslag |
-20 tot 75°C |
| Werkvochtigheidsbereik |
20-70% RH |
| Bewaaringsvochtigheidsbereik |
0-90% RH |
Verbindingsdiagram

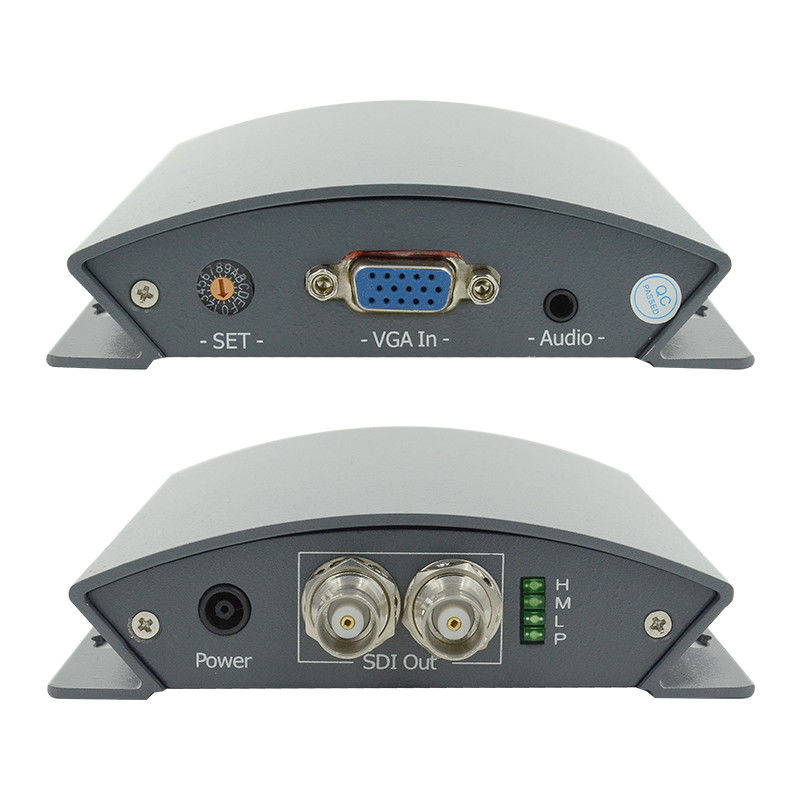

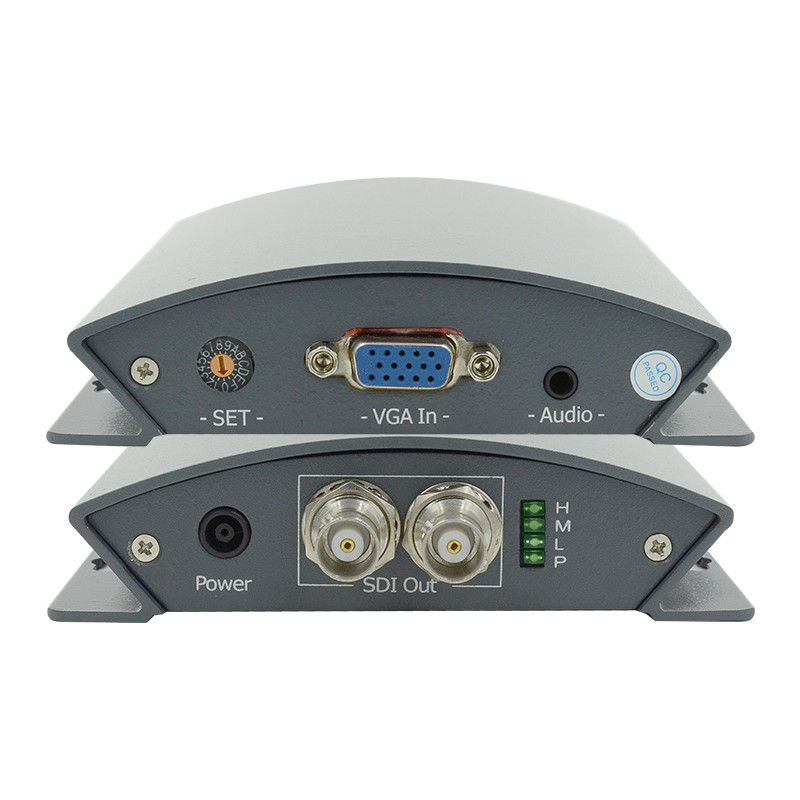

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-PVS01 Pro VGA naar SDI Converter.pdf
