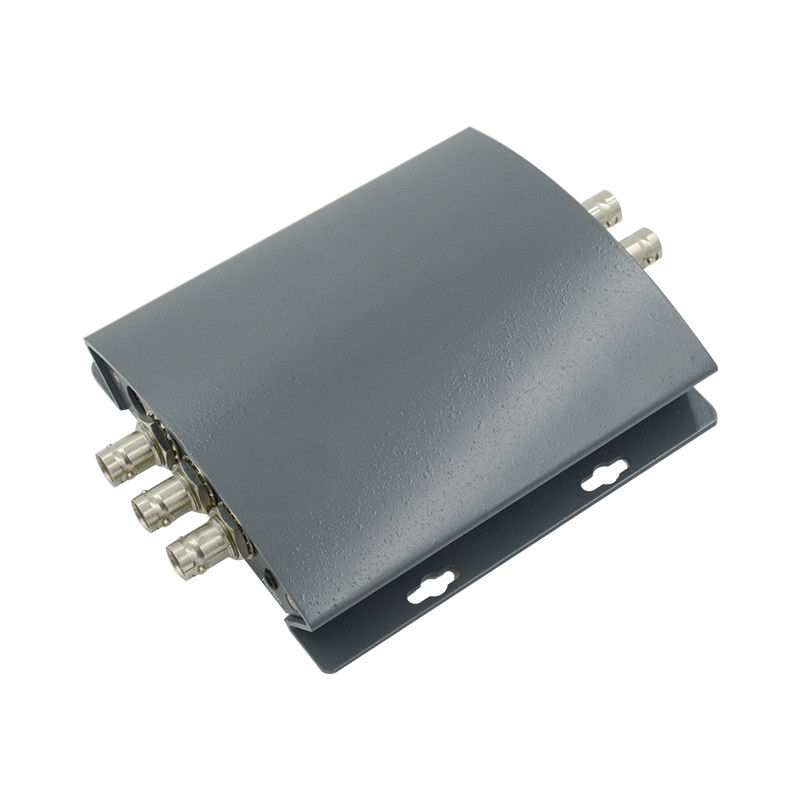

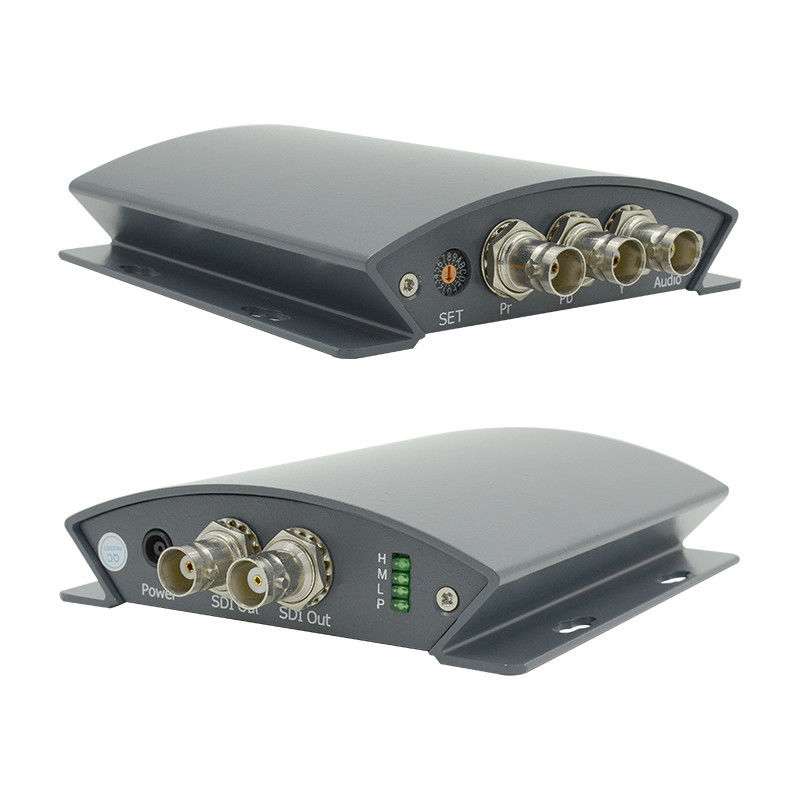

Pro YPbPr naar SDI HD-videoconverter
Inleiding
LINK-MI LM-PYS01 HD video converter, ondersteunt YPbPr signaalinput en 3G / HD / SD SDI signaaluitgang.het YPbPr-signaal omzetten in 3G / HD / SD-SDI-signalen. Tegelijkertijd ondersteunt LM-PYS01 een extern analoog stereo-audio-signaal dat is ingebed in het SDI-signaal.YPbPr-signalen kunnen worden ingevoerd "omgezet" naar SDI-signaaluitgang met vaste resolutie en converter SD 480I / 576I "omgezet" naar HD-SDI. U kunt ook "transformeren onder" HD 1080P / 720P / 1080I naar SD SDI-uitgang, optionele trim of extra tijd "down geconverteerd" zwarte randen.gemakkelijk te bedienen.
Kenmerken
1. Standaard YPbPr-signaalinvoer
2Optioneel 3G / HD / SD SDI-signaaluitgang
3Optioneel 1080P / 1080I / 720P / 480I / 576I gemeenschappelijke resolutie
4Optioneel 1080PSF / 720P 30/25/24 speciale resolutie
5Optioneel "downconverted" trim of toevoegen van zwarte randen
6. YPbPr-invoersignaal adaptief
7. Ondersteunt externe analoge stereo-audio signalen ingebed in SDI-signaal
8. SDI instellen "frequentie" output
9. SDI instelt "vaste frequentie" uitslag
10. Speciale functies kunnen worden aangepast
Specificatie
| Naam |
HD video YPbPr naar SDI converter |
| Model nr. |
LM-PYS01 |
| YPbPr-invoer |
Signaal |
YPbPr-norm |
| Verbinding |
BNC |
| SMPTE |
27M |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
75Ω |
| Analoog-audio-uitgang |
Uitgangssignaal |
Analoog stereo-audio |
| Impedantie |
16Ω |
| Verbinding |
Hoortelefoons |
| SDI-uitgang |
Uitgangssignaal |
SDI signaal |
| Verbinding |
BNC (IEC 169-8-standaard) |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
175Ω |
| Algemene parameters |
Stroomvoorziening |
DC 5-12V |
| Kracht |
< 2W |
| Afmeting ((L*W*H) |
141*102*30 mm |
| Controle |
DIP-schakelaar |
| Nettogewicht |
00,3 kg |
| Werktemperatuurbereik |
0-50°C |
| Temperatuurbereik voor opslag |
-20 tot 75°C |
| Werkvochtigheidsbereik |
20-70% RH |
| Bewaaringsvochtigheidsbereik |
0-90% RH |
Verbindingsdiagram

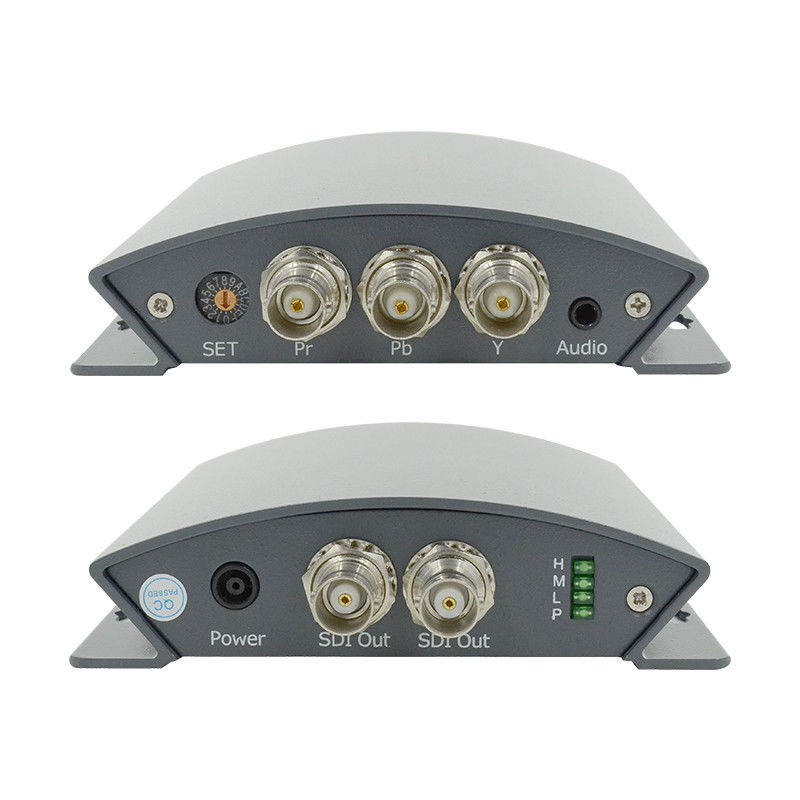

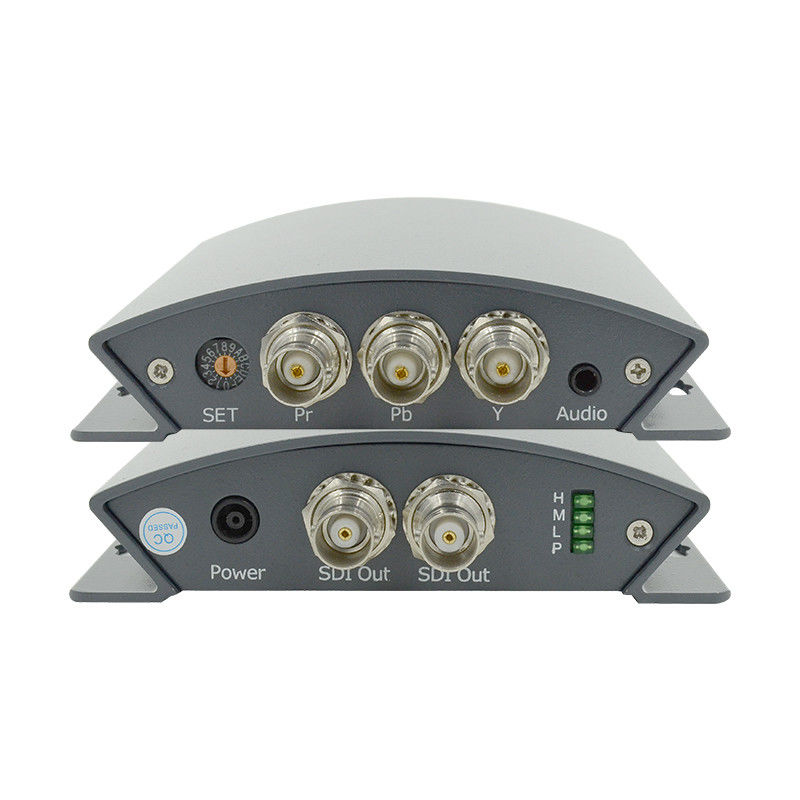

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-PYS01 YPbPr naar SDI Converter met Audio _02.pdf...
