Professionele CVBS naar SDI HD Video Converter
Inleiding
Deze HD Video Converter, Het ondersteunt CVBS signaal omzetten naar 3G/HD/SD SDI signaal. Het apparaat geïntegreerde CVBS ontvanger en 3G/HD/SD-SDI encoder, gemakkelijk omgezet CVBS signaal naar 3G/HD/SD-SDI signaal.Ondertussen..., PD6341 ondersteunt externe input analoog audiosignaal kan worden ingebed in het SDI-signaal. Bovendien, PD6341 ondersteunt ook "Frame Rate Convert" functie,het kan een CVBS-signaal met verschillende resolutie omzetten in een SDI-signaaluitgang met vaste resolutie. De uitslag resolutie instelling gebruik digitale codering schakelaar, gemakkelijk te bedienen.
Kenmerken
1. standaard CVBS-signaalinvoer
2Optioneel 3G / HD / SD SDI-signaaluitgang
3Optioneel 1080P / 1080I / 720P / 480I / 576I gemeenschappelijke resolutie
4Optioneel 1080PSF / 720P 30/25/24 speciale resolutie
5. CVBS-invoersignaal adaptief
6. Ondersteunt externe analoge stereo-audio signalen ingebed in SDI-signaal
7. SDI kan worden ingesteld op "frequentie" output
8. SDI kan worden ingesteld op "vaste frequentie"
9. Speciale functies kunnen worden aangepast
Specificatie
| Naam |
CVBS naar SDI HD Video Converter |
| Model nr. |
LM-PCS01 |
| CVBS-video-invoer |
Signaal |
Standaard CVBS signaal |
| SMPTE |
27M |
| Connector |
BNC |
| Signalamplitude |
800mv ± 10% (75 Ω) |
| Impedantie |
75Ω |
| Analoog-audio-invoer |
Invoersignaal |
Analoog stereo-audio |
| Digitale bemonstering |
48K. |
| Impedantie |
16Ω |
| Verbinding |
Hoortelefoons |
| SDI-video-uitgang |
Uitgangssignaal |
SDI HD serieel digitaal videosignaal |
| Verbinding |
BNC (IEC 169-8-norm) |
| Signalamplitude |
800mv ± 10% |
| Impedantie |
75Ω |
| Algemene parameters |
Stroomvoorziening |
DC 5-12V |
| Kracht |
< 2W |
| Afmeting ((L*W*H) |
141*102*30 mm |
| Controle |
DIP-schakelaar |
| Nettogewicht |
00,3 kg |
| Werktemperatuurbereik |
0-50°C |
| Temperatuurbereik voor opslag |
-20 tot 75°C |
| Werkvochtigheidsbereik |
20-70% RH |
| Bewaaringsvochtigheidsbereik |
0-90% RH |
Verbindingsdiagram

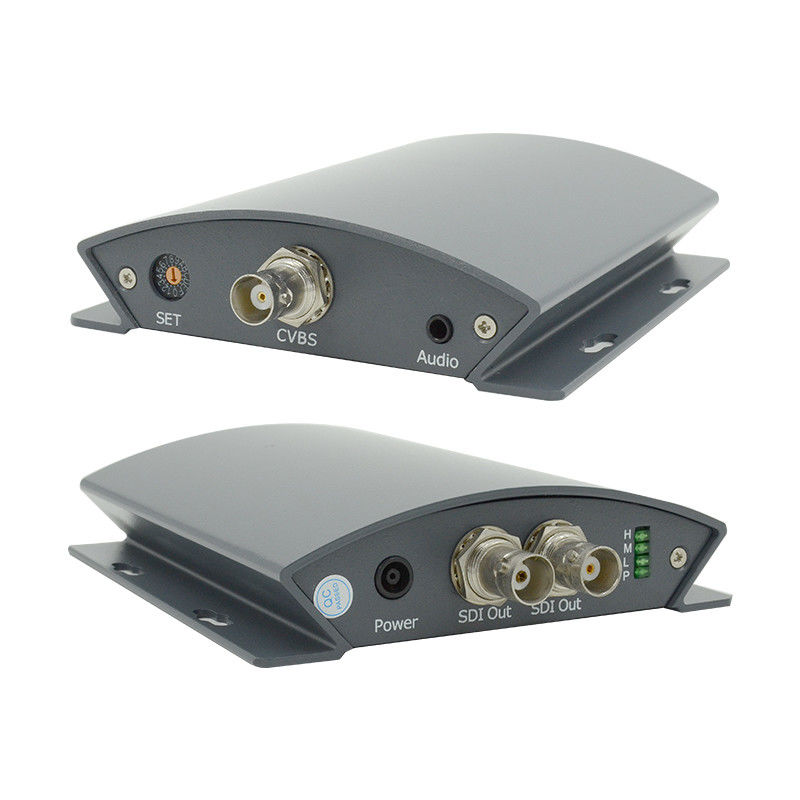

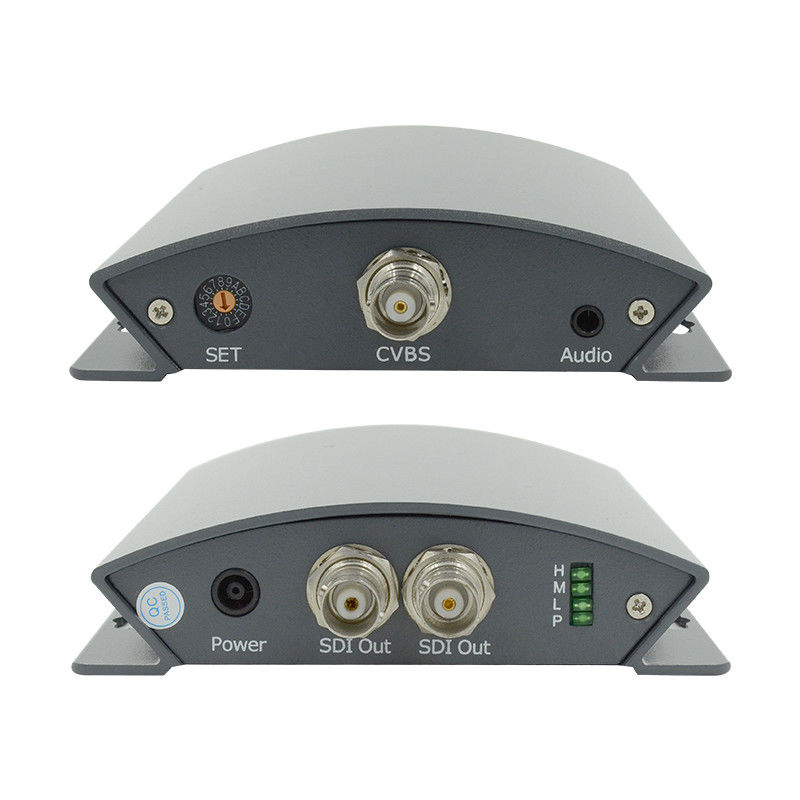

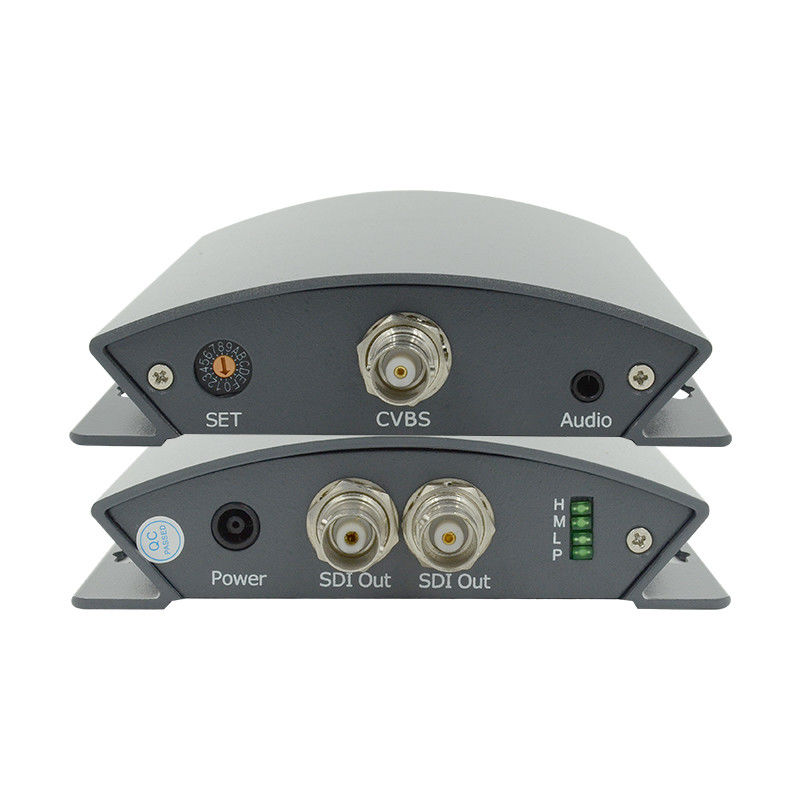

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-PCS01 CVBS naar SDI Converter -NEW.pdf
