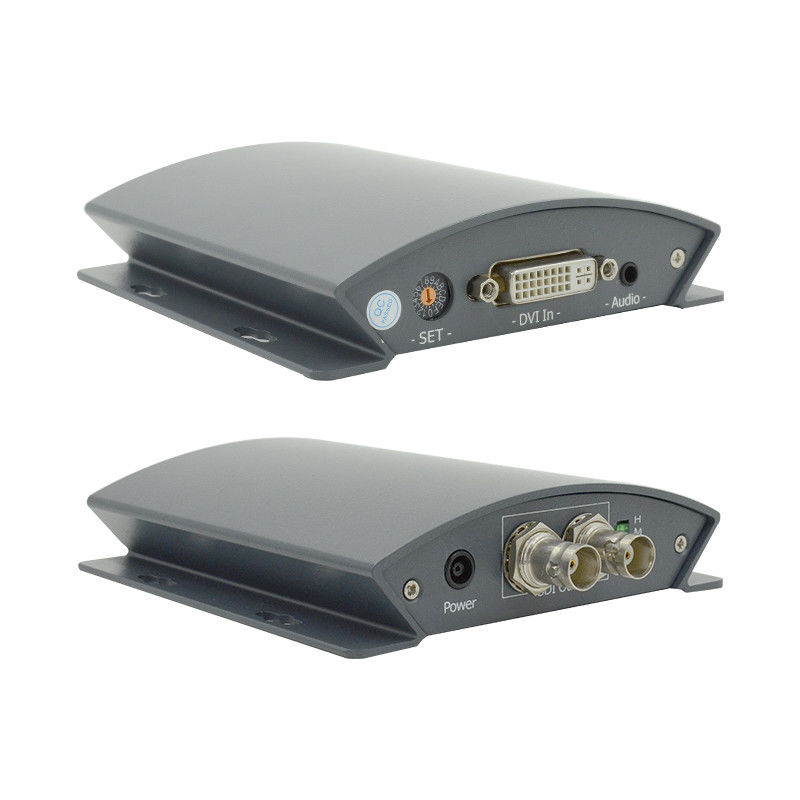

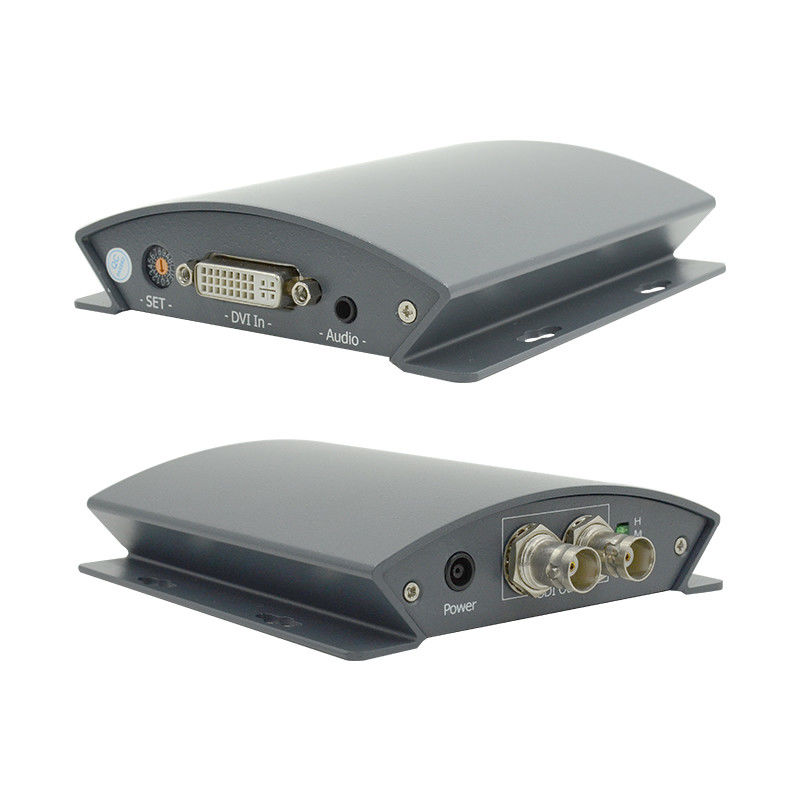

HD Video DVI naar BNC SDI Converter
Inleiding
LINK-MI HD Video Converter is een apparaat om DVI-signaal om te zetten in 3G/HD/SD SDI-signaal. Het integreert DVI-ontvangers en 3G/HD/SD-SDI Encoder, kan het DVI-signaal omzetten in 3G/HD/SD-SDI-signaal.Tegelijkertijd, LM-PDS01 ondersteunt extern analoog stereo-audio signaal dat is ingebed in het 3G/HD/SD-SDI signaal.
Kenmerken
1. VESA Standaard DVI-signaalinvoer
2Optioneel 3G / HD / SD SDI-signaaluitgang
3Optioneel 1080P/1080I/720P/480I/576I/1080PSF
4. DVI-invoersignaal adaptief
5. Ondersteuning van DVI extern analoog stereo-audio signaal ingebed in het SDI-signaal
6. SDI instellen "frequentie" output
7. SDI instelt "vaste frequentie" uitslag
8. Speciale functies kunnen worden aangepast
Specificatie
| Naam |
HD Video DVI naar BNC SDI Converter |
| Model nr. |
LM-PDS01 |
| DVI-invoer |
Signaal |
VESA Standard DVI-signaal |
| Verbinding |
DVI-I |
| Signalamplitude |
800 mV ± 10% (75 R) |
| Impedantie |
100Ω |
| Analoog-audio-invoer |
Invoersignaal |
Analoog stereo-audio |
| Digitaal monster |
48K. |
| Impedantie |
16Ω |
| Verbinding |
Hoortelefoons |
| SDI-uitgang |
Uitgangssignaal |
3G/HD/SD SDI signaal |
| Codepercentage |
270 Mbps~2.97 Gbps |
| Impedantie |
75Ω |
| Signalamplitude |
800 mV ± 10% |
| Verbinding |
BNC (IEC 169-8-standaard) |
| Algemene parameters |
Stroomvoorziening |
DC 5-12V |
| Kracht |
< 2W |
| Afmeting ((L*W*H) |
141*102*30 mm |
| Controle |
DIP-schakelaar |
| Nettogewicht |
00,3 kg |
| Werktemperatuurbereik |
0-50°C |
| Temperatuurbereik voor opslag |
-20 tot 75°C |
| Werkvochtigheidsbereik |
20-70% RH |
| Bewaaringsvochtigheidsbereik |
0-90% RH |
Verbindingsdiagram

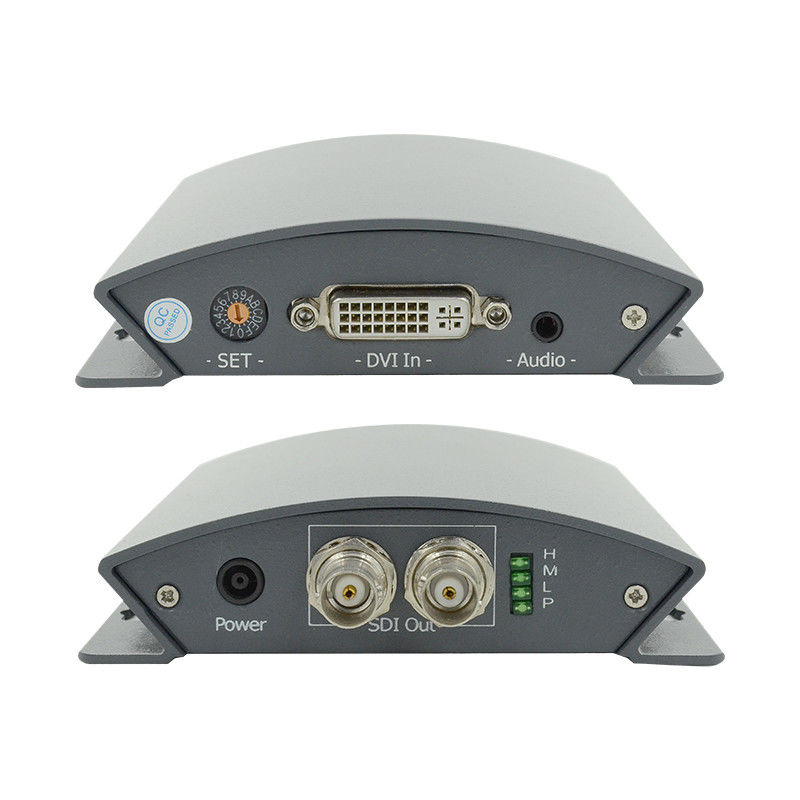

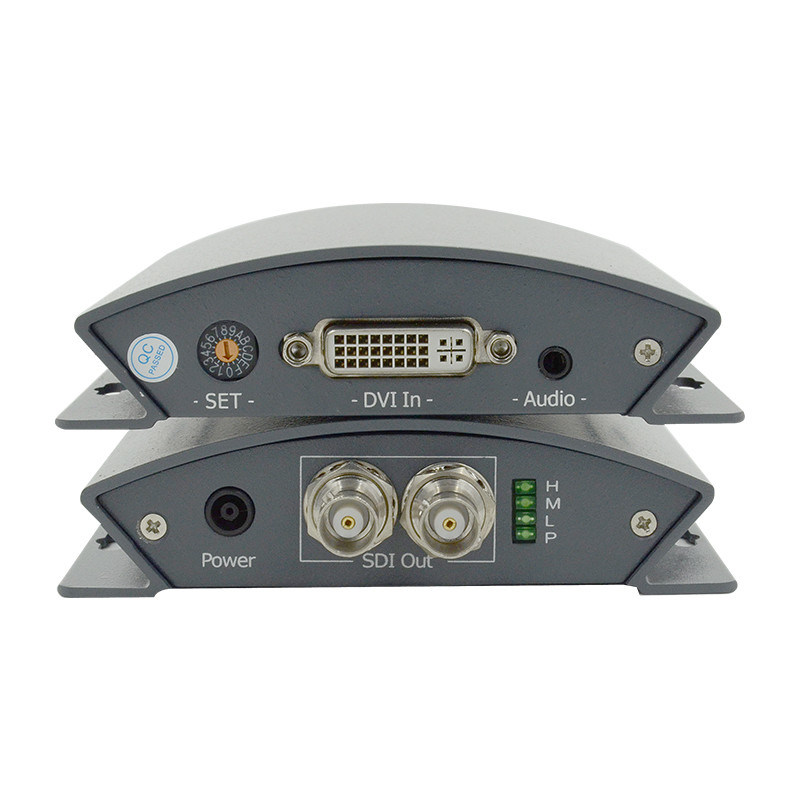

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-PDS01 DVI naar SD_HD_3G SDI Converter.pdf
