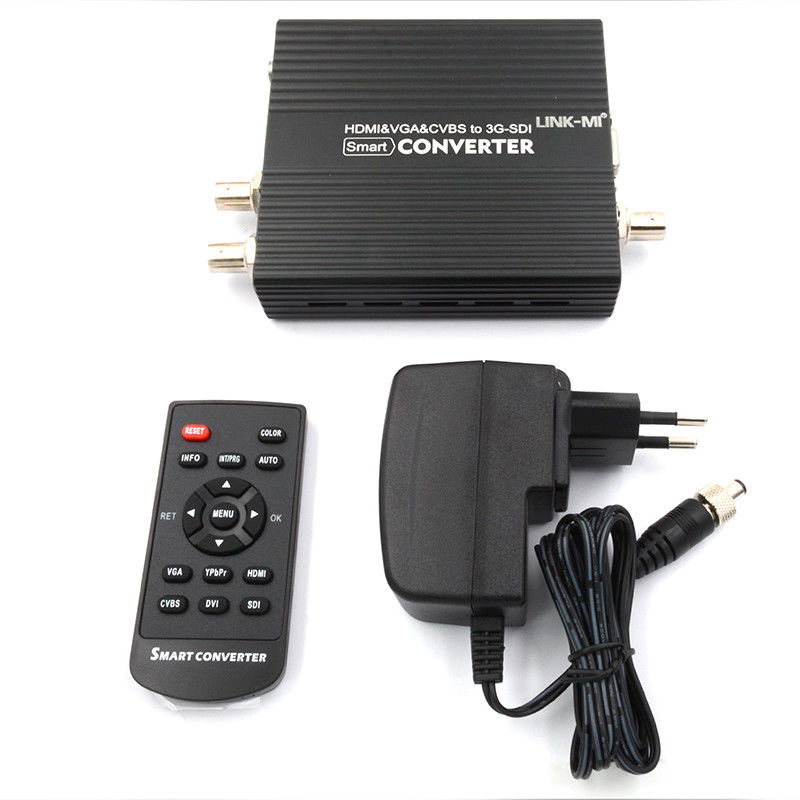

HDMI&VGA&CVBS naar 3G SDI multifunctionele videoconverter
Inleiding
LINK-MI LM-SC5325 HDMI&VGA&CVBS-SD/HD/3G SDI video converter is een high-quality, high-performance video signal conversion product. Het ondersteunt HDMI 1.4/HDCP 1.1, ondersteunt HDMI, VGA en CVBS signaalinvoer en is compatibel met SD/HD/3G SDI signaal.
transmissie kwaliteit, ondertussen, ondersteunt transmissie afstand tot 200m HD-SDI, 3G-SDI signalen tot 120 meter [Nota: Voldoet aan Belden 1694A kabel normen, SDI
In tegenstelling tot de traditionele converter producten in de huidige markt, onze converter met ingebouwde een professionele beeldconversie verwerking chip, ten eerste zal het verwerken
de beeldverbetering, geluidsreductie, de-interlacing (optioneel) functie van SDI-beeld voordat het wordt omgezet in
(facultatief), slimme resolutie- en framerate-conversie, instelbare verzadigings/lichtvermogen/contrastverhouding, door automatische schaalvergroting en framerate-conversie,het omzetten van video van elke vorm in standaard SD/HD/3G-SDI-signaal, compatibel met gemeenschappelijke HDMI-, VGA- en CVBS-signalen.
Kenmerken
1. Ondersteunt alle type SDI resolutie
2. SMPTE 425M (niveau A en B), SMPTE424M, SMPTE292M, SMPTE259M-C
3Draag 2 kanaal SDI signaal uit.
4Ondersteuning voor OSD menu operationele interface
5. Automatisch detecteren van de HDMI EDID informatie adaptieve beste modus
6. Ondersteunt alle formaten asymmetrische conversie
7Het signaal is verdwenen.
8. VGA-invoerformaat kan 720p/1080p worden gespecificeerd
9. Automatisch HDMI-audio-signaal in SDI-signaal integreren
10. Gebruiker selecteerbaar invoerformaat
Specificatie
|
Model
|
HDMI & VGA & AV naar SD/HD/3G-SDI
|
| HDMI-invoer |
1xHDMI
|
|
VGA-invoer
|
1xVGA
|
|
AV (CVBS) Invoer
|
1xBNC-F
|
|
Invoersignaaltype
|
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
|
| Ondersteunde invoerformaat |
SD:525i@ 59.94Hz,625i@ 50Hz HD:720p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 720p@ 50Hz/ 59.94Hz/ 60Hz1080i@ 50Hz/59.94Hz/ 60Hz1080p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 3G:1080p@ 50Hz/ 59.94Hz/ 60Hz |
|
SDI-signaalbereik
|
0.8Vp-p
|
|
SDI-impedantie
|
75 ohm
|
|
SDI-koppelingstype
|
AC-koppeling
|
|
Max. Uitgangscoaxlengte
|
Belden1694A
SD-SDI 400m/1300ft; HD-SDI 200m/600ft;
3G-SDI 140m/450ft
|
|
SDI-interface
|
2xBNC SDI
|
|
Frequentiebandbreedte
|
165MHz/upto standaard met HDCP HDMI1.3
|
|
Stroomvoorziening
|
5V~24VDC
|
|
Energieverbruik
|
3-6 Watt
|
|
Werktemperatuur
|
-10°C-60°C/14°F-140°F.
|
|
Bergingstemperatuur
|
-30°C-70°C/-22°F-158°F
|
|
Relatieve luchtvochtigheid
|
20-90% RH ((niet-condensatie)
|
|
Afmeting
|
158 × 120 × 36 mm /6,22 × 4,72 × 1,42 inch
|
|
Gewicht
|
300 g
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

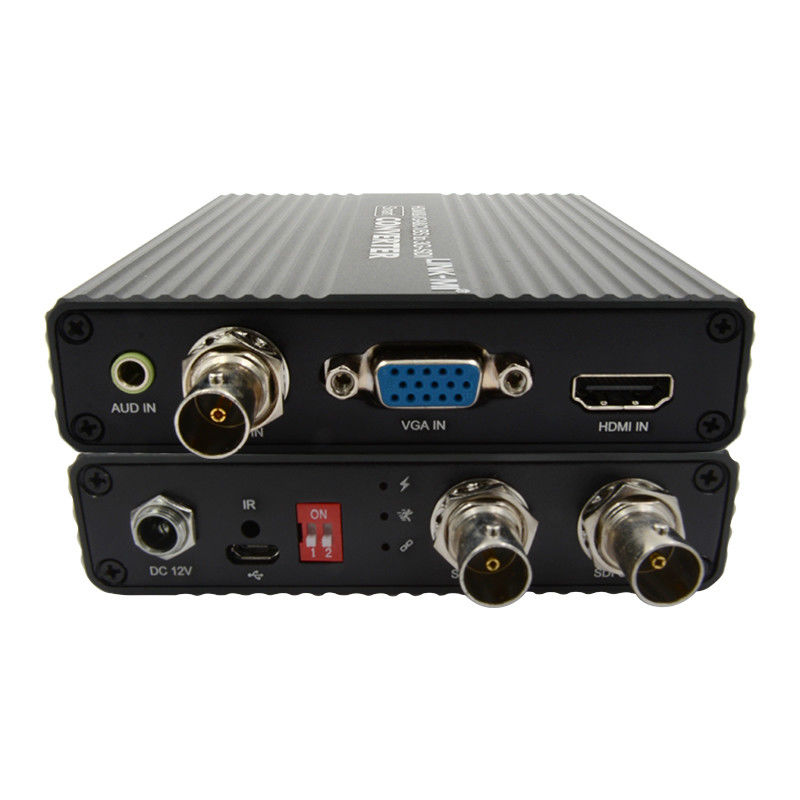

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-SC5325 HDMI&VGA&CVBS naar SDI Converter (NEW).pdf...
