Inleiding
LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS videoconverter is een kwalitatief hoogwaardige, hoogwaardige video-signaalconversieproducten, compatibel met SD/HD/3G SDI-signaal,met ingebouwde hoogwaardige kabel-equalizator, ondersteunt de transmissieafstand tot 200 m HD-SDI, 3G-SDI-signalen tot 120 meter [Opmerking: voldoet aan Belden 1694A-kabelnormen, SDI-standaardsignaalindicatoren].
Kenmerken
1. Ondersteunt alle type SDI resolutie
2. SMPTE 425M (niveau A en niveau B), SMPTE424M, SMPTE292M, SMPTE259M-C
3SDI-signaal van één kanaal.
4Ondersteuning voor OSD menu operationele interface
5. Automatisch opsporen van de HDMI EDID informatie adaptieve HDMI beste modus
6. Ondersteunt alle formaten asymmetrische conversie
7Het signaal is verdwenen.
8. VGA-uitvoerformaat kan 720p/1080p worden gespecificeerd
9Automatisch SDI-audio-signaal in HDMI-signaal.
10Gebruikerskeuze-uitvoerformaat (HDMI en VGA en AV)
11. Intelligente aanpassing van PAL / NTSC
Specificatie
| Brandnaam |
LINK-MI |
|
Model nr.
|
LM-SC5810P
|
| Materiaal |
Metalen |
| Kleur |
Zwart |
| Toepassing |
SD/HD/3G SDI omzetten in HDMI |
| Invoerinterface |
1*BNC SDI |
| Invoersignaaltype |
SD-SDI (270 Mbps ); HD-SDI (1,485 Gbps ); 3G-SI (2,97 Gbps) |
| Invoerformaat |
525i @ 59.94Het is de eerste keer dat de Europese Unie een dergelijke overeenkomst heeft ondertekend met de Verenigde Staten. |
| SDI-signaalbereik |
0.8V P-P |
| SDI-impedantie |
met een vermogen van niet meer dan 50 kW |
| SDI-koppelingstype |
AC-koppeling
|
| SDI-signaaljitter (typische waarde) |
SD-SDI <= 0,1UI; HD-SDI <= 0,2UI; 3G-SDI <= 0,4UI |
| Max. Input coaxlengte |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Opmerking: de bovenstaande transmissiereis zal voor de verschillende specificaties van de kabel verschillen.
|
| SDI Loop-out-interface |
1*BNC SDI |
| HDMI/DVI-uitgangsinterface |
1*HDMI |
| AV (CVBS) Uitgangsinterface |
1* BNC |
| VGA-uitgangsinterface |
1* VGA |
| Afmeting (L*W*H) |
154*119*36 mm |
|
Powe Supply
|
5-24V gelijkstroom
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

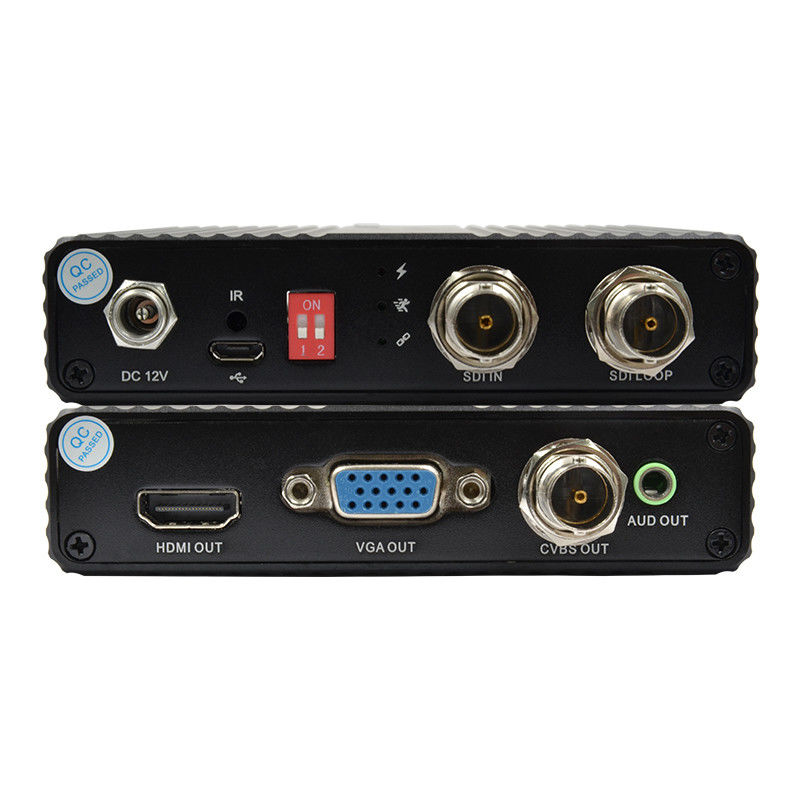

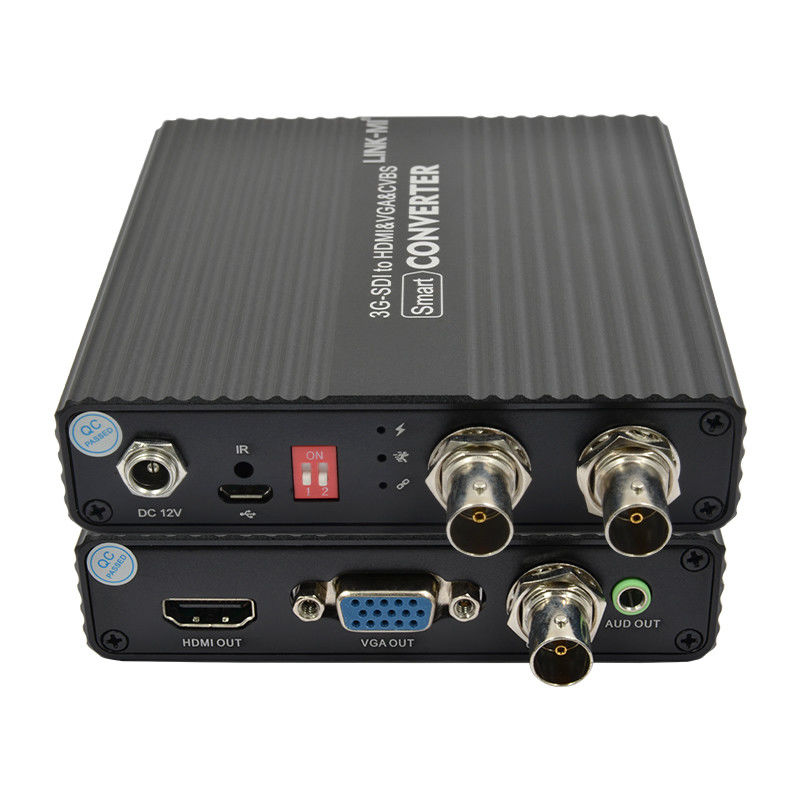

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-SC5810P SDI-HDMI & VGA & CVBS converter gebruikershandleiding...
