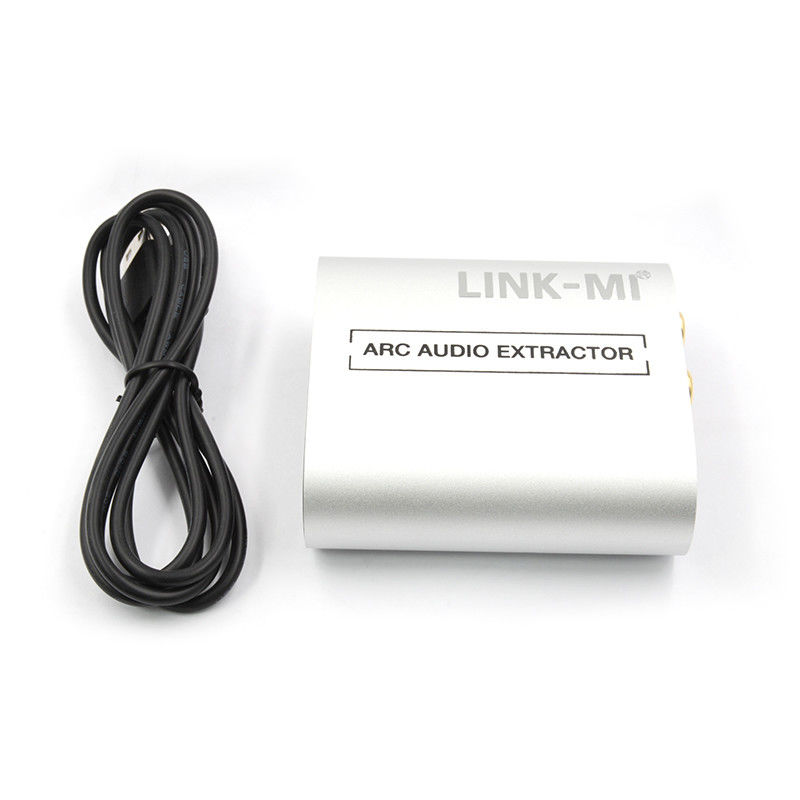

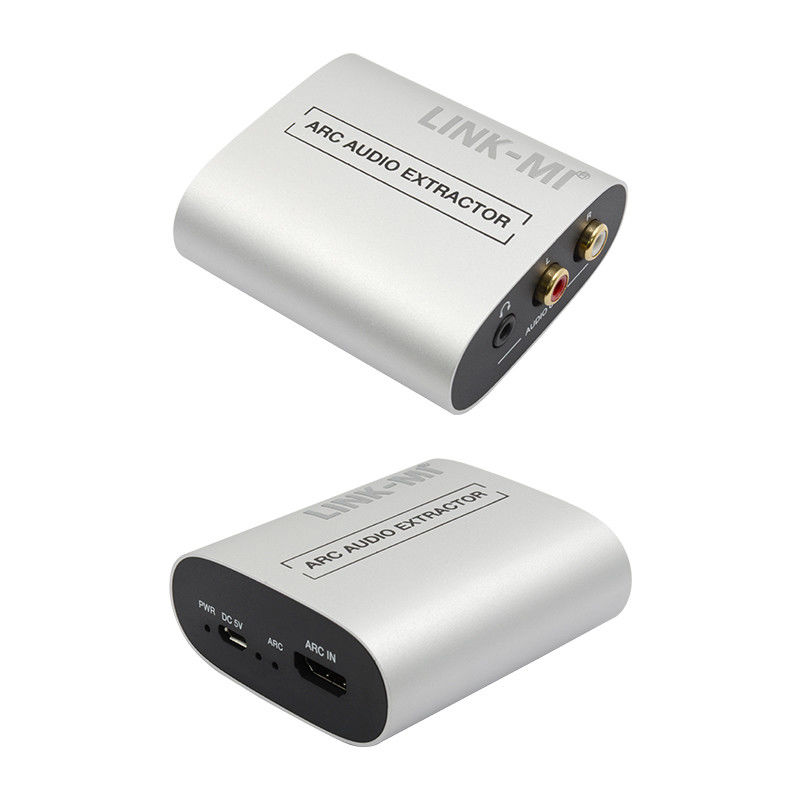

HDMI ARC Audio Extractor voor Audio Receiver/Amplifier Ondersteuning L/R RCA CEC
Inleiding
LINK-MI LM-AUE01 De HDMI ARC-audio-extractor kan audiosignaal van een ARC-aangedreven HDTV extraheren naar een 2-kanaals analoge stereo-audio-uitgang, voor toepassingen voor audioreceiver/versterker/koptelefoon.Het ondersteunt PCM2.0 audio. TV afstandsbediening kan het volume via CEC-functie regelen.
Kenmerken
1. HDMI 1.4-compatibel
2Input: HDMI x 1; Uitgang: 3,5 mm L/R x1, RCA x 2
3. ARC ingeschakeld: Audio-signaal uit ARC halen
(Audio Return Channel) met HDTV-to-analoog stereo-uitgang, voor toepassingen voor audioreceiver/versterker/koptelefoon
4. Ondersteun PCM audio naar 2-kanaals stereo audio output
5. Ondersteuning CEC functie (TV afstandsbediening kan het volume te regelen)
Specificatie
| Technische |
|
HDMI-conformiteit
|
HDMI één.4
|
|
Vmax
|
2Vrms
|
|
SNR
|
> 90 dB
|
|
THD+N-ratio
|
< 0,1%(V_max)
0.001%~0.01%V_best)
|
|
Overstroom
|
> 80 dB
|
|
Frequentie-respons
|
20 Hz~20 kHz±1 dB |
|
HDMI-audioformaten
|
PCM 2.0 |
|
L/R-audioformaten
|
Analoog stereo 2CH
|
| Verbinding |
|
Inbreng
|
1x HDMI Type A [19-pin vrouwelijk]
1×Micro USB
|
|
Outputs
|
1x L/R Audio Out [RCA]
1 x 3,5 mm L/R
|
| Mechanische apparatuur |
|
Huizen
|
Aluminium behuizing
|
|
Kleur
|
Zilver
|
|
Afmetingen
|
70 mm [W] x 65 mm [D] x 27 mm [H]
|
|
Gewicht
|
80 g
|
|
Stroomvoorziening
|
USB 5V/500mA
|
|
Energieverbruik
|
0.86W (maximaal)
|
|
Operatie
Temperatuur
|
32 - 104°F / 0 - 40°C
|
|
Bergingstemperatuur
|
-4 - 140°F / -20 - 60°C
|
|
Relatieve luchtvochtigheid
|
20 - 90% RH (geen condensatie)
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

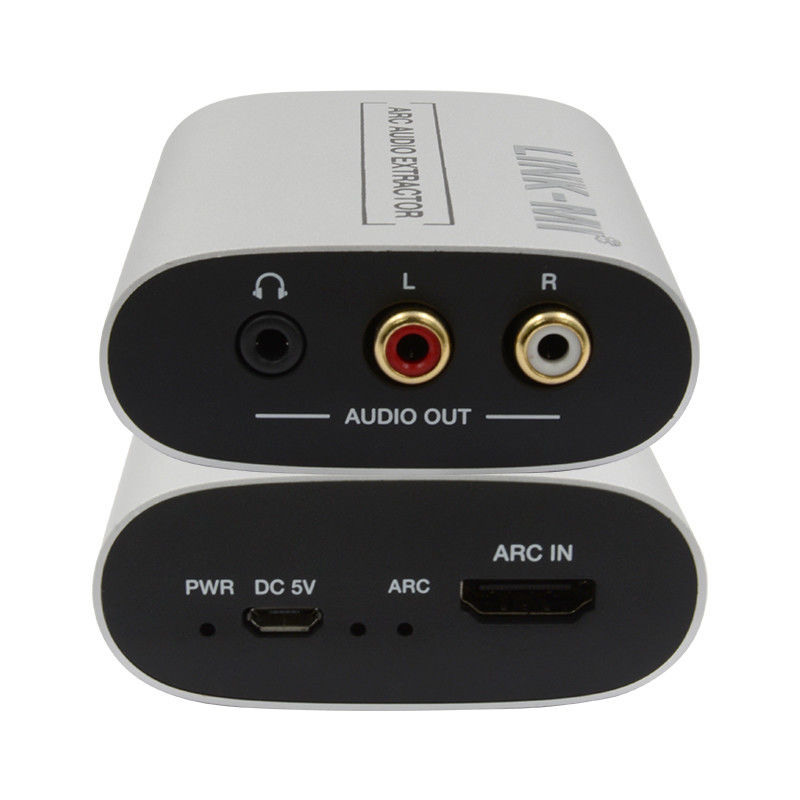

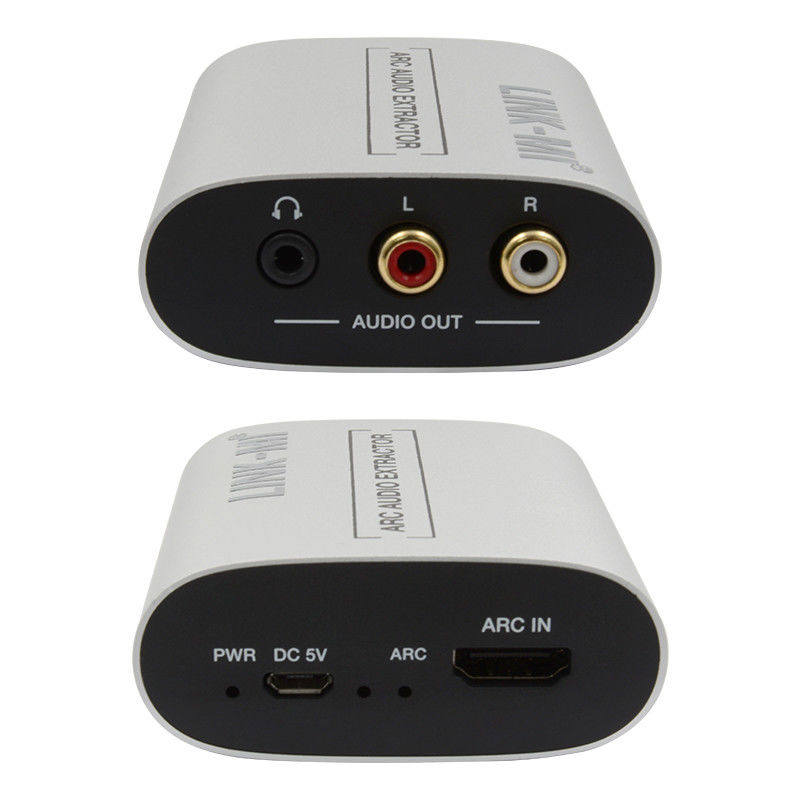

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-AUE01 HDMI ARC Audio Extractor.pdf
