18 Gbps HDMI-audio-extractor met ondersteuning voor audio downmix 4K@60Hz
Inleiding

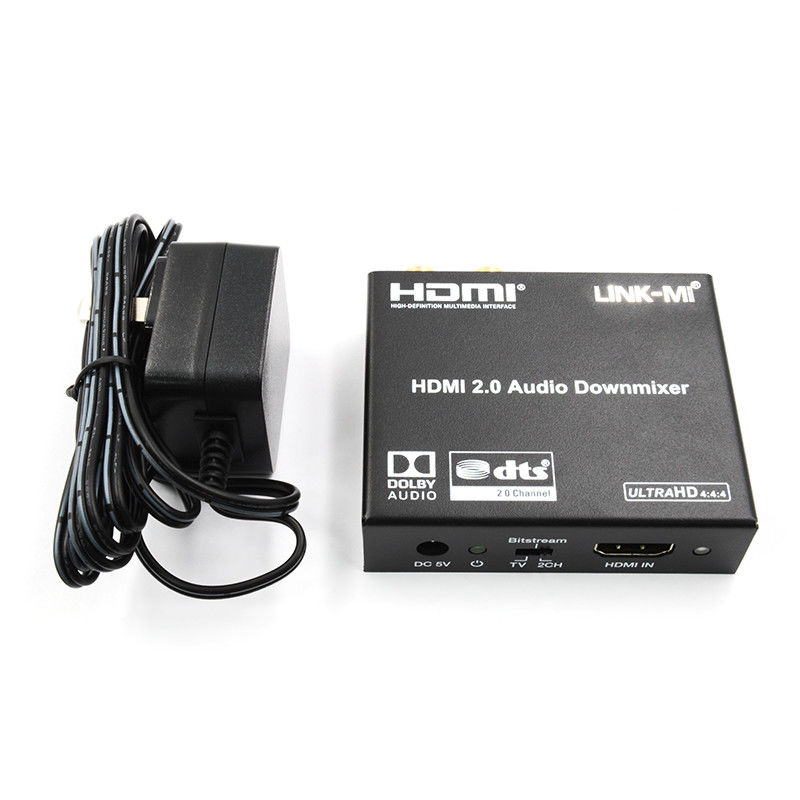

LINK-MI LM-AUE03 De HDMI 18Gbps Audio Extractor kan audiosignalen van elke HDMI-compatibele bron extraheren naar digitale optische of analoge stereo L/R-audio-uitgangen.Deze audio extractor ondersteunt ook bitstream audio down-mix naar analoge stereo output en houdt optische en HDMI uit audio passeren door.
Verder ondersteunen zowel de invoer- als de uitvoer HDMI-video-resolutie tot 4K2K@50/60Hz (YUV444).Het ondersteunt 10bits HDR (High Dynamic Range) door en HDMI high resolution digitale audio formats omzeilen, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos en DTS-HD Master Audio, audio-sampleringssnelheid tot 192 kHz. HDCP 2.2 en CEC bypass worden ondersteund.
Kenmerken
1. HDMI 2.0b (18Gbps), HDCP 2.2 en DVI-compatibel
2. Video-resoluties tot 4K2K@50/60Hz (YUV444)
3. HDMI-audio extraheren naar multi-channel optisch (SPDIF) of L/R analoge audio
4. HDMI Pass-through audio-invoer naar HDMI en optische audio-uitvoer
5Ondersteunt bitstream audio down-mix naar L/R analoge output
6Optische audio ondersteunt LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Ondersteun HDMI High Bit Rate (HBR) audio passeren door
8. Audio-sample-snelheden tot 96 kHz
9. 10bits HDR (High Dynamic Range) passeren
10. Ondersteuning van de CEC doorloop
Specificatie
| Technische |
|
HDMI-conformiteit
|
HDMI 2.0b
|
|
HDCP-naleving
|
HDCP 2.2 en HDCP 1.4
|
|
Video-bandbreedte
|
18 Gbps |
|
Video-resoluties
|
Tot 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
en 1080P 3D@60Hz
|
|
Kleurenruimte
|
RGB, YCbCr4:4:4, YCbCr 4:2:2
|
|
Kleurdiepte
|
10-bit, 12-bit
|
|
HDMI-audioformaten
(Pass-through)
|
LPCM 2/5.1/7.1CH, Dolby Digital,
DTS 5.1, Dolby Digital+, Dolby
TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Optische audio
Formaten
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1CH
|
|
L/R-audioformaten
|
Analoog stereo 2CH
|
|
ESD-bescherming
|
Mensenlichaammodel ± ±8kV
(luchtkloofontlading) & ±4kV
(contactontlading)
|
| Verbindingen |
|
Inbreng
|
1x HDMI Type A [19-pin vrouwelijk]
|
|
Outputs
|
1x HDMI Type A [19-pin vrouwelijk]
1x L/R Audio Out [RCA]
1x optische uitslag [S/PDIF]
|
|
Mechanische apparatuur
|
|
Huizen
|
Metalen behuizing
|
|
Kleur
|
Zwart
|
|
Afmetingen
|
73.5mm[W] x 60.7mm[D] x20 mm[H]
|
|
Gewicht
|
135 g
|
|
Stroomvoorziening
|
Input: AC100 - 240V 50/60Hz
Uitgang: DC 5V/1A (VS/EU) de norm, CE/FCC/UL gecertificeerd)
|
|
Energieverbruik
|
1.25W (maximaal)
|
|
OperatieTemperatuur
|
32 - 104°F / 0 - 40°C
|
|
Bergingstemperatuur
|
-4 - 140°F / -20 - 60°C
|
|
Relatieve luchtvochtigheid
|
20 - 90% RH (geen condensatie)
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

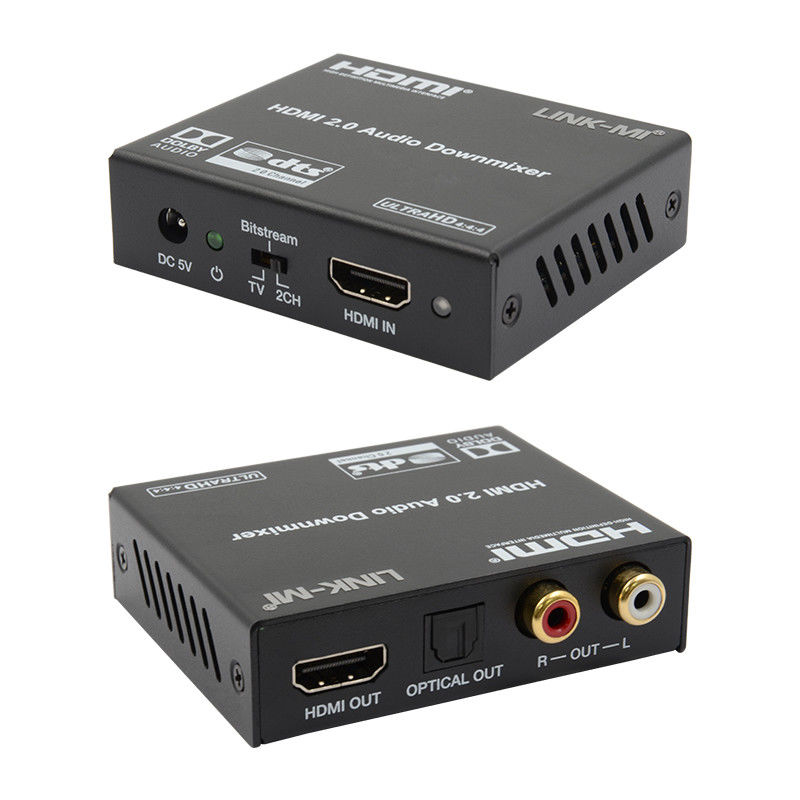

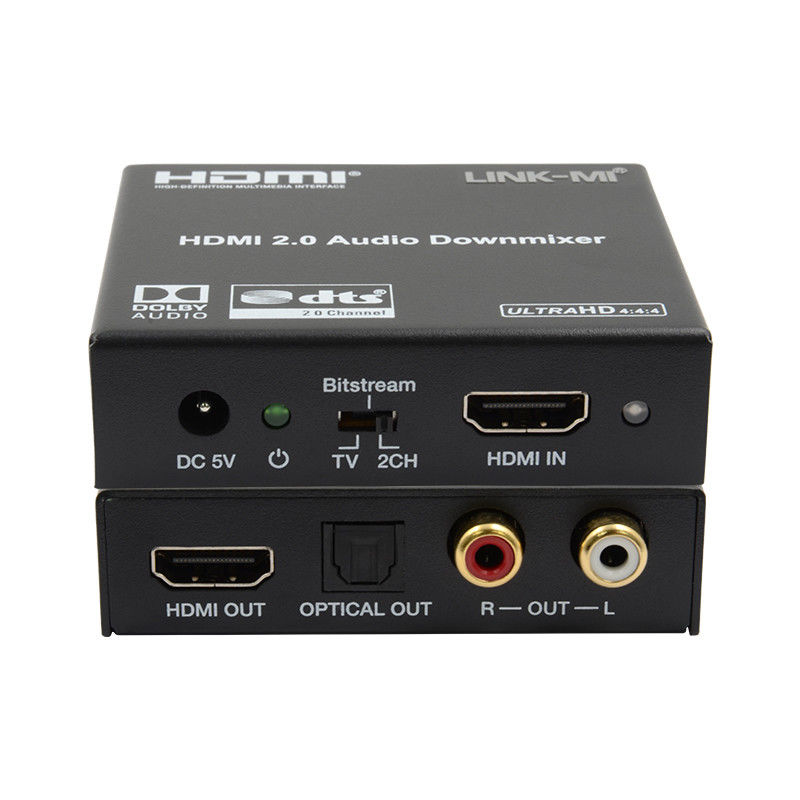

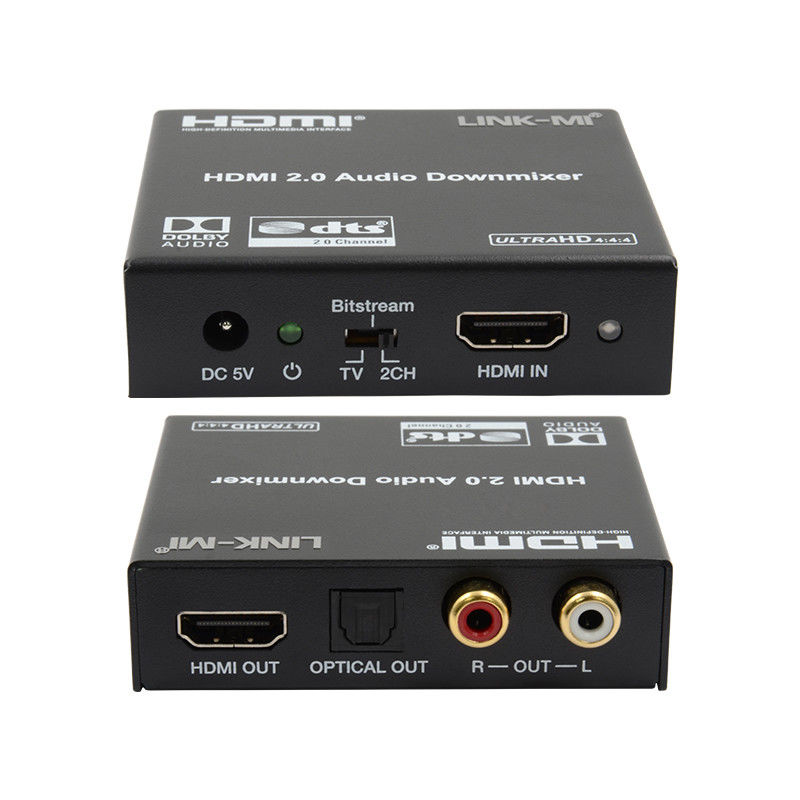

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-AUE03 HDMI 18Gbps Audio Extractor.pdf
