1X4 HDMI Video Wall Controller Ondersteuning USB-C-ingang, Audio, RS232
Inleiding
LINK-MI LM-TV04MDe 18Gbps 1x4 Video Wall Controller is ontworpen om echt op te vangen, AD-converteren, routeren en distribueren van alle-formaat signaal aan de video muur (LCD-displays),met behoud van een echte digitale signaaloverdrachtHet heeft HDMI- en USB-C-invoer met een resolutie tot 4K@604:4:4Het ondersteunt meerdere video wall-modes die kunnen worden ingesteld voor videuoutput. Verder worden ook optische audio- en L/R analoge audio-de-embedding-output ondersteund.
Kenmerken
1HDMI 2.0, HDCP 2.2 en DP1.2a-conform
2. Ondersteunt HDMI-invoer en USB-C-invoer, en de resolutie is tot 4K@60Hz 4:4:4
3. Ondersteunt optische audio en L / R analoge audio de-embedding output

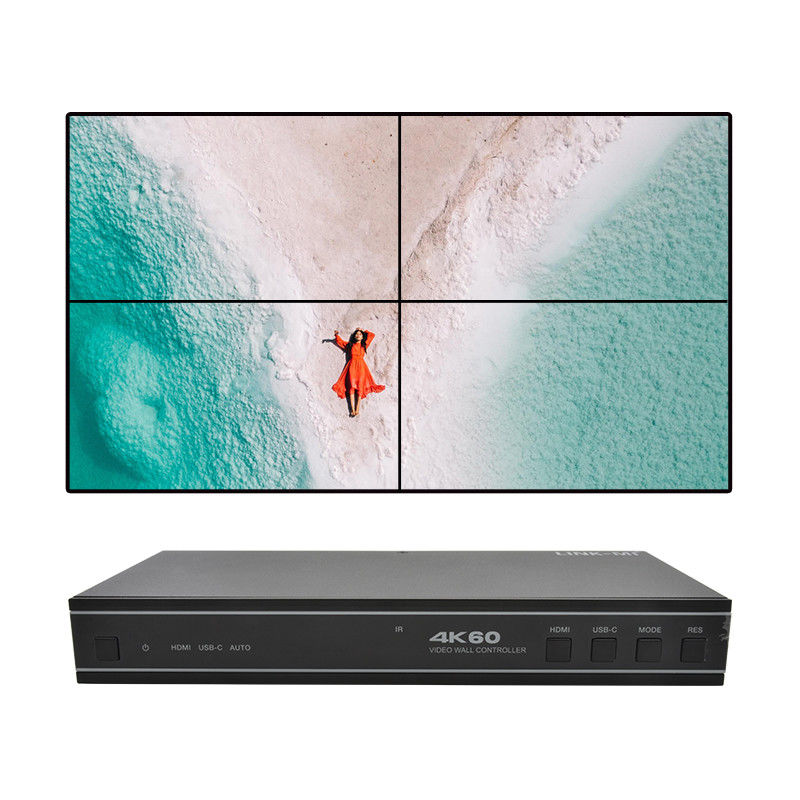

4Ondersteuning van 8 videomuursplicing modi: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5. Ondersteuning van beeld 180° rotatie, handig voor plafond installatie
6. Ondersteuning van de bezel aanpassing voor de splitsing rand
7Geavanceerd EDID-beheer
8Beheersing via knoppen op het voorpaneel, IR-afstandsbediening en RS-232-commando's
9Eenvoudig plug and play, geen aandrijving en installatie nodig
Specificatie
| Model nr. |
LINK-MI LM-TV04C |
| Technische |
| HDMI-conformiteit |
HDMI 2.0b |
| HDCP-naleving |
HDCP 2.2 |
| Video-bandbreedte |
18 Gbps |
| Video-resolutie |
Invoer: tot 4K@60Hz 4:4:4
Uitgang: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Kleurenruimte |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| Kleurdiepte |
8/10/12 bit |
| IR-niveau |
5Vp-p |
| IR-frequentie |
IR-frequentie |
| Audio-indelingen |
HDMI IN/OUT: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTICAL): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
| Audio-latentie |
Geen latentie |
| Video-latentie |
Geen latentie |
| ESD-bescherming |
Mensenlichaammodel ± ±8kV (luchtkloofontlading)
± 4 kV (contactontlading) |
| Verbinding |
| Invoerpoorten |
1 × HDMI-INPUT [Type A, 19-pin vrouwelijk]
1 × USB-C-INPUT [Type C, 24-pin vrouwelijk] |
| Uitgangspoorten |
4 × HDMI-UITGANG [Type A, 19-pin vrouwelijk]
1 × OPTICAL AUDIO OUT [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Controleporten |
1 × RS-232 [3pin-3.81mm Phoenix connector]
1 × IR EXT [3,5 mm, stereo mini-jack] |
| Mechanische apparatuur |
| Splitsingsmodus |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Andere functies |
Ondertitels, zoomen en knippen, cascade, rotatie, randverblinding... |
| Andere |
| Huizen |
Metalen behuizing |
| Kleur |
Zwart |
| Afmetingen |
220 mm [W] × 100 mm [D] × 30 mm [H] |
| Gewicht |
590 g |
| Stroomvoorziening |
Input: AC 100-240V 50/60Hz, Uitgang: DC 12V/1A
(VS/EU-norm, CE/FCC/UL-gecertificeerd) |
| Energieverbruik |
5.5W (maximaal) |
| Werktemperatuur |
32 - 104°F / 0 - 40°C |
| Bergingstemperatuur |
-4 - 140°F / -20 - 60°C |
| Relatieve luchtvochtigheid |
20 - 90% RH (zonder condensatie) |
Verbindingsdiagram

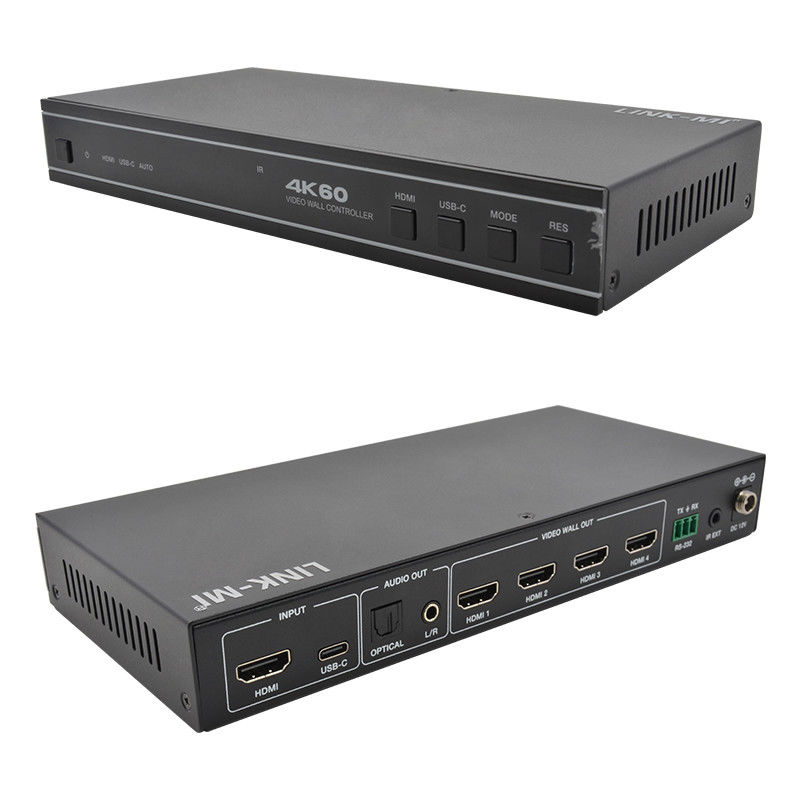

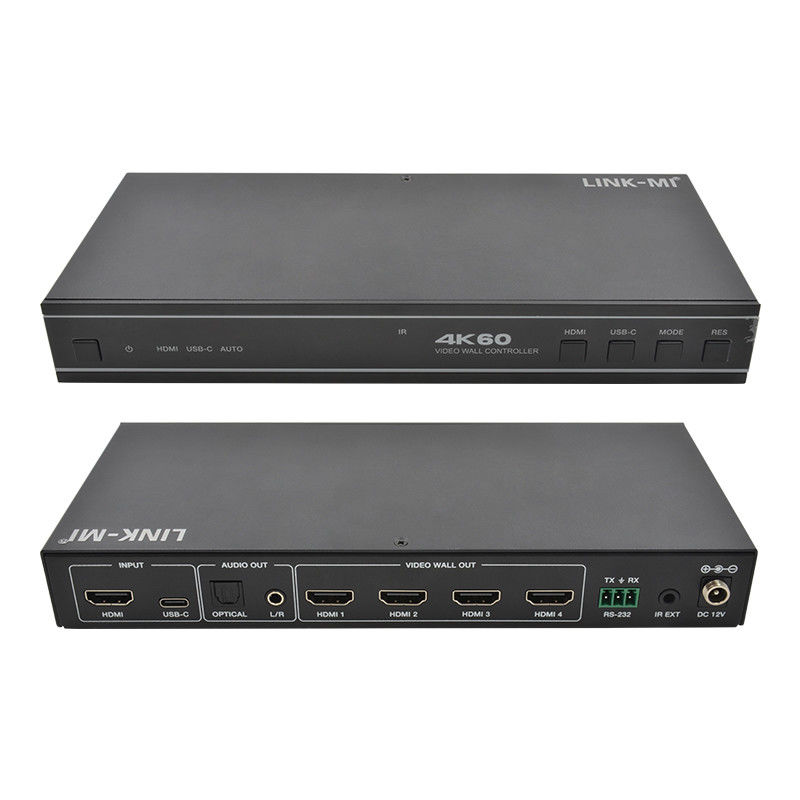

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren wij HDMI gerelateerde producten meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen bij het plaatsen van de bestelling.
