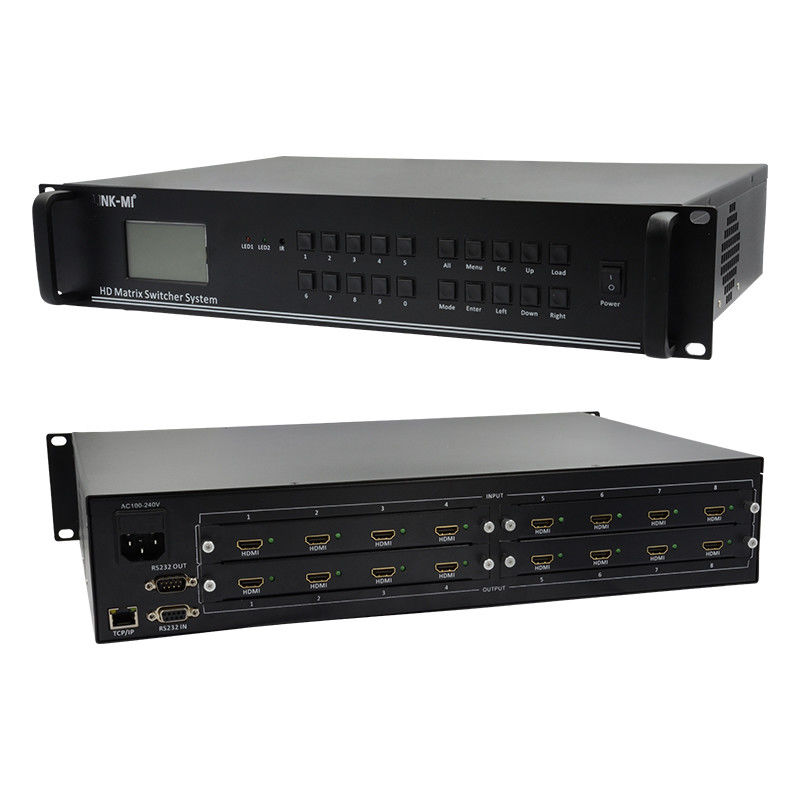

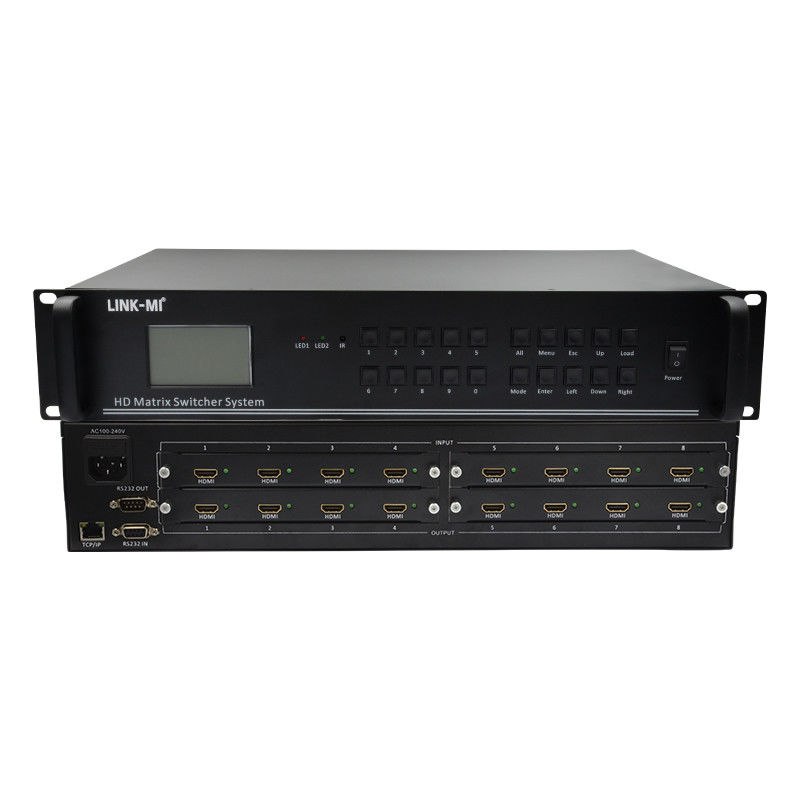

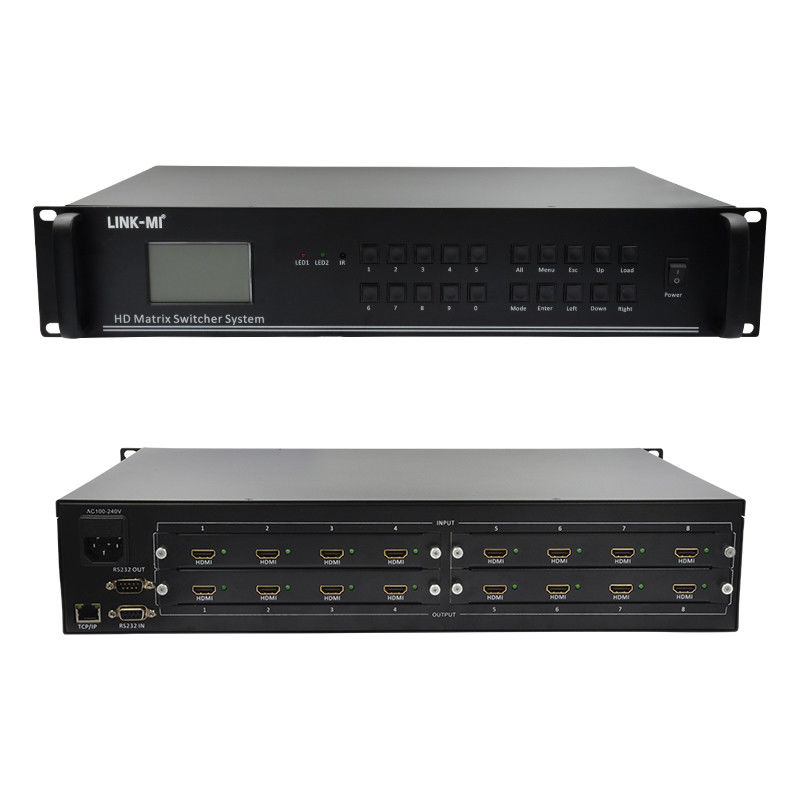

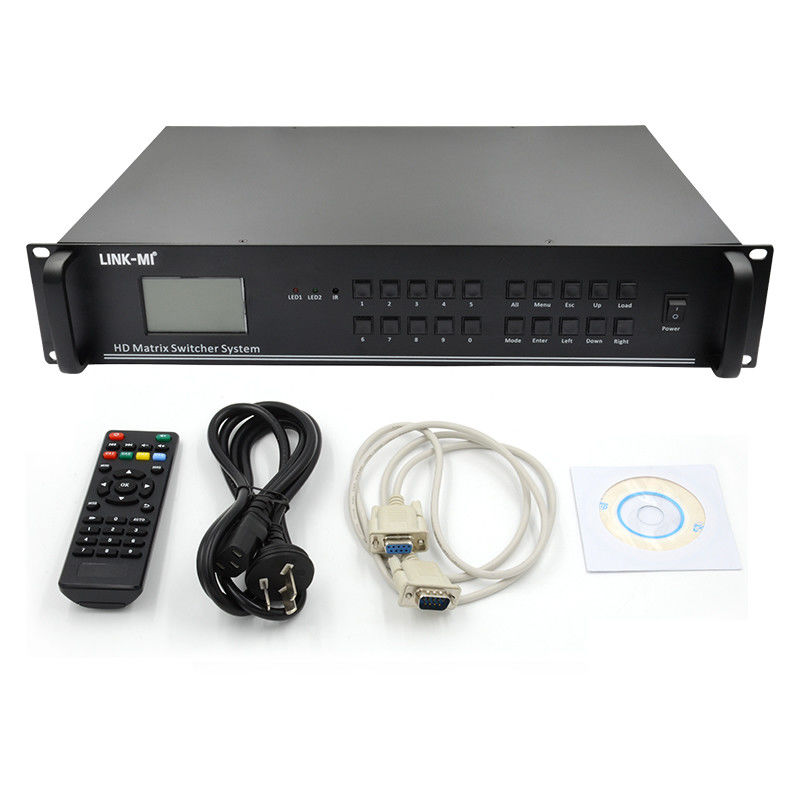

4K Video Matrix 8X8 HDMI Matrix Switcher System Support RS232 TCP/IP afstandsbediening
Inleiding
LINK-MI LM-MX88H 4K 8x8 Matrix Switcher is een professionele high-performance video-signaalschakelaar voor het kruisschakelen van meerdere video-in- en uitgangen.Het neemt geavanceerde high-performance beeldverwerking chip om de signaaltransmissie verzwakking te minimaliseren, beeld en het geluidssignaal kan een hoge trouw output.
De Matrix wordt hoofdzakelijk gebruikt in de omroep- en televisietechniek, multimediaconferentiezalen, grootschermtechniek, televisieonderwijs,Bevel- en controlecenters en andere gelegenhedenDit product ondersteunt chassistoetsen, infrarood afstandsbediening, RS-232-seriepoort, TCP/IP (niet-standaard) en open besturingscode voor centrale besturing.
Kenmerken
1Geïntegreerd structurele ontwerp, standaard 8 HDMI-invoer en 8 HDMI-uitvoer, compatibel met HDMI, DVI-signaalformaat, ondersteunt HDCP1.4 versie;
2Ondersteunt de hoogste resolutie: 3840x2160P@30Hz;
3Ondersteunt EDID-transparante transmissiefunctie en stelt ook vaste EDID-identificatie-informatie in;
4Interface bandbreedte 3,4 Gbps (totale bandbreedte 10,2 Gbps);
5. Ondersteunt Blu-ray DVD of andere apparaten die HDCP-decodering vereisen;
6. met een geheugenfunctie voor uitschakelen en een veldbeschermingsfunctie voor uitschakelen;
7Meerdere besturingswijzen: standaard chassisknop, infrarood afstandsbediening, RS-232-seriepoort, centrale besturing, optionele TCP-IP-besturing;
8Stroomvoorziening: 100~240 V wisselstroom, 50/60 Hz.
Specificatie
| Model nr. |
LM-MX88H |
|
Video-invoer
|
|
Invoer
|
HDMI 1.4, HDCP1.4
|
|
Invoerconnector
|
HDMI één.4
|
|
Invoerweerstand
|
50Ω
|
|
Video-uitgang
|
|
Output
|
HDMI, DVI, VGA
|
|
Uitgangsconnector
|
HDMI één.4
|
|
Uitgangsimpedantie
|
50Ω
|
|
Video signaal
|
|
Gewin
|
0 dB
|
|
Video signaal
|
HDMI, DVI, VGA
|
|
Maximale ondersteuningsresolutie
|
3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ,achterwaarts compatibel
|
|
EDID-beheer
|
Ondersteuning van EDID-transparante transmissiefunctie en EDID-bindingsfunctie
|
|
HDCP-beheer
|
Ondersteunt HDCP 1.4-standaard voor bescherming van digitale inhoud met een hoge bandbreedte.
|
|
Audio-signaal
|
|
Digitale audio
|
Ondersteun HDMI-audio-overdracht
|
|
Beheerssectie
|
|
Seriebesturingspoort
|
9-pin vrouwelijke RS-232 connector
|
|
Infrarood afstandsbediening
|
Standaard infrarood afstandsbediening
|
|
Frontpaneelbesturing
|
Knikker
|
|
Protocol
|
TCP/IP door PTNET (programmabel paneel) te bedienen
|
|
Conventioneel
|
|
Stroomvoorziening
|
100VAC ~ 240VAC, 50/60Hz
|
|
Temperatuur
|
-20 ~ +70°C
|
|
Vochtigheid
|
10% ~ 90%
|
|
Energieverbruik
|
40 W
|
|
Chassisgrootte
|
483x309x133 mm (LxWxH)
|
|
Gewicht van het product
|
60,75 kg
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram
Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-MX88H 8x8 Hybride Matrix Switcher System.pdf
