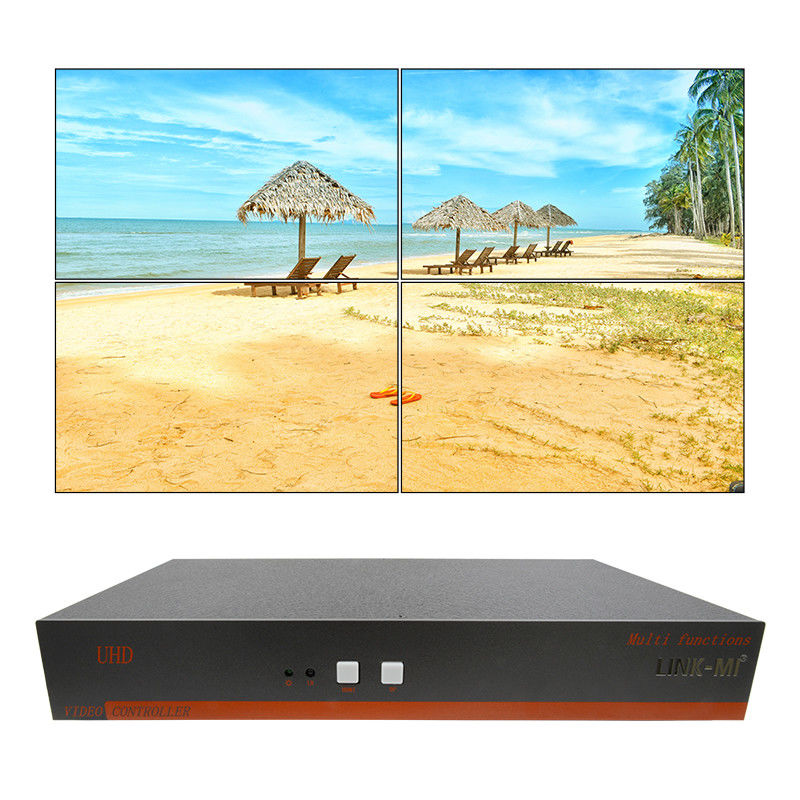

4K 2X2 HDMI Video Wand Controller 1X4 Verticale TV WandMulti-screen extender
Inleiding
LINK-MI LM-TVM04-4K Series Multi-screen Extender wordt ook wel superresolutie splicing processor, point-to-point splicing processor genoemd.Het belangrijkste kenmerk van het product is dat het een resolutie van meer dan 4K kan ondersteunen, en realiseer punt-tot-punt verliesloos, gelijk schaal, niet vervormd en niet uitgerekt weergave van beelden.
LM-TVM04-4K Series Multi-screen Extender kan elke modusinstelling ondersteunen binnen maximaal 16 splices en kan ook verschillende superresoluties instellen voor verschillende splicingmodes.1x3 ondersteunt 5760x1080@60Hz-invoer, 3x1 ondersteunt 3240x1920@60Hz resolutie input...(Steunt aanpassing voor meer uitgangen, bijvoorbeeld 3x3 modus ondersteunt 5760x3240@30Hz input, 2x3 modus ondersteunt 5760x2160@30Hz input,3x2-modus ondersteunt 3840x3240@30Hz-invoer)
Door het cascaden van meerdere multi-screen extenders, kan het supergrootschalige punt-tot-punt steken of meer scherm steken ondersteunen met supergrote resolutie zonder vervorming of rekken.Bijvoorbeeld:, kunnen twee sets LM-TVM09-4K 3x6 punt-tot-punt hechtingen vormen, en de totale resolutie bereikt 11520x3240.
Kenmerken
1Ondersteunt 1 kanaal DP1.2 en 1 kanaal HDMI1.4 input
2. Ondersteunt elke splitsingsmodus binnen 4 displays (Ook ondersteuning voor aanpassing binnen 16 displays)
3. Modulair ontwerp, kan een verscheidenheid aan verschillende splicing schalen aan te passen
4Een enkele DP-invoerpoort ondersteunt 5760x3240@30Hz, 5760x1080@60Hz en andere ultrahoge resolutie-invoer
5. Ondersteun de oplossingsfunctie op maat, realiseer een superresolutie met gelijke verhouding zonder vervorming en rekken
6. Ondersteunt een verscheidenheid aan oplossingen voor de uitslagresolutie, compatibel met LCD-schermen en projecties met verschillende resoluties
7. Ondersteunt 1x2, 1x3, 2x1, 3x1 volledig punt-tot-punt verliesloos display, en andere modi zijn proportioneel display (ondersteunt meer aanpassing voor meer uitgangen om grotere splicing-modus te bereiken,zoals 2x3, 3x2, 3x3 full point-to-point lossless display)
8. Meerdere eenheden kunnen samen worden gebruikt om punt-tot-punt weergave van supergrote video muren te bereiken
9Ondersteun 180 graden flip en rand afscherming van elk beeld
10Ondersteun infrarood afstandsbediening, chassis sleutel, RS-232 besturing
Specificatie
| Model nr. |
LM-TVM04-4K |
| Signalinvoer |
| Invoerinterface |
1x HDMI1.4-invoer, 1x DP1.2-invoer |
| DP-invoerresolutie |
3840x2160@60Hz, 5760x3240@30Hz, 1920x3240@60Hz.
Achteruit compatibiliteit en aangepaste resolutie;
|
| HDMI-invoerresolutie |
Ondersteuning 3840x2160@30Hz, 1920x3240@30Hz, achterwaarts compatibel en op maat gemaakte resolutie; |
| Sbrandkracht |
| Uitgangsinterface |
2 tot en met 16 HDMI-poorten (LM-TVM04-4K is voorzien van 4 HDMI-uitgangen)
Ondersteunen van synchrone audio- en video-uitgangen;
1 3,5 mm audio linker- en rechterkanaalstereo, gebruikt voor verbinding met stereo;
|
| Uitgangsresolutie |
1024*768@60Hz, 1280*800@60Hz, 1280*720@60Hz, 1920*1080@60Hz, 1920*1200@60Hz, Resolutie kan worden ingeschakeld; |
| Andere functies |
| Kleurdiepte |
24 bit, 16,77 miljoen kleuren |
| Manier om te controleren |
Chassisknoppen, afstandsbediening, RS232; |
| Inlaatspanning |
kleine chassis DC12V; 1U en 2U chassis AC110-220V; |
| Afbeeldingsmodus |
Alle modus binnen 16 stitches (LM-TVM04-4K ondersteunt videomuurmodus binnen 4 displays) |
| Chassisgrootte, gewicht |
| Kleine zaak |
Machinaal formaat: 302mm (lengte) x 152mm (breedte) x 40mm (hoogte),Gewicht: 1,3 kg |
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |

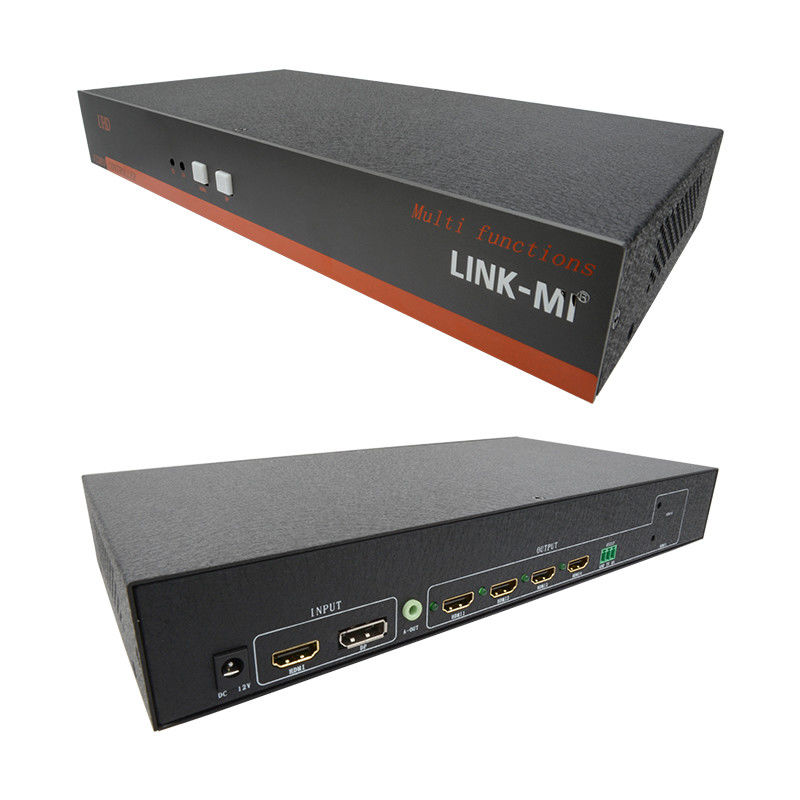

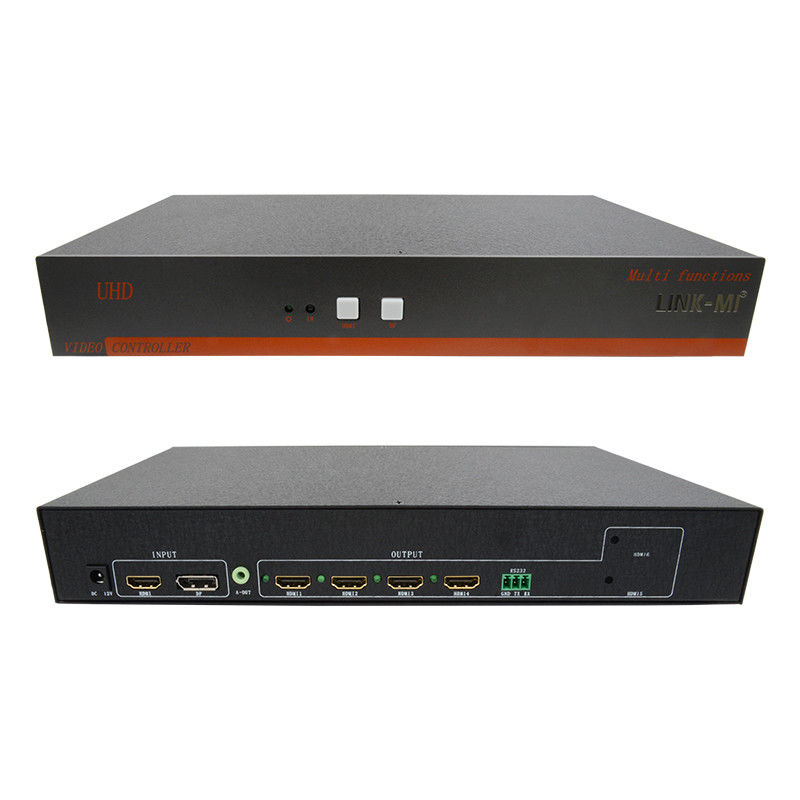

Panelbeschrijving
Verbindingsdiagram
Videowandmodus
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
