4x1 HDMI Multi-Viewer PIP POP met IR Remote RS232 Control Center Control
Inleiding

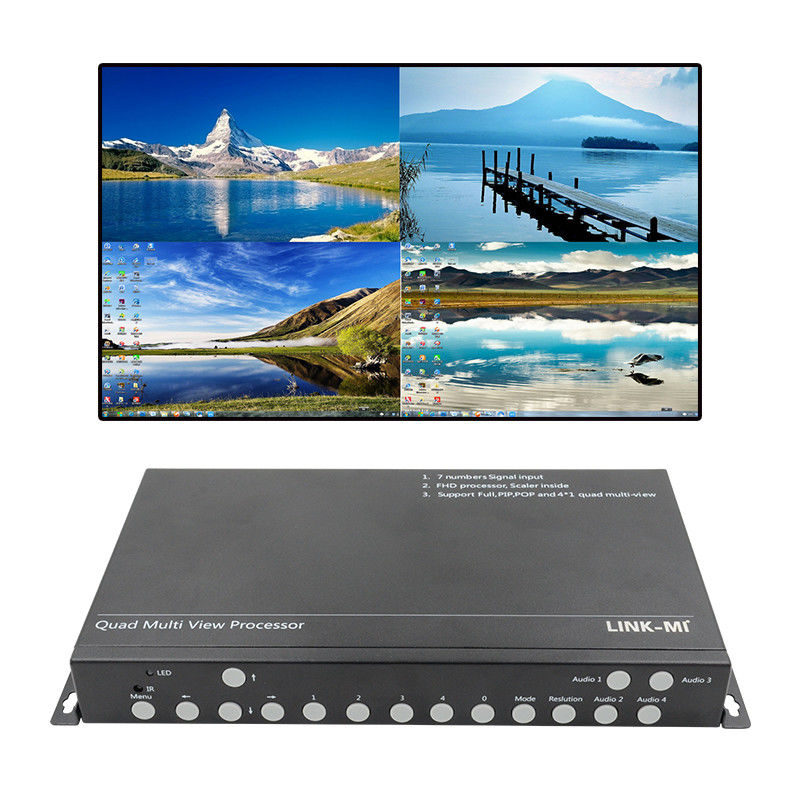

LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer is een high-performance,de belangrijkste functie is om de vier HD- of analoge signalen tegelijkertijd te laten weergeven op een superhigh-definition display-eenheid in quad-modusDit type HD Quad video multi viewer ondersteunt 1 kanaal VGA, 2-weg DP, 4-weg HDMI signaalinput.het hoogste HDMI-invoersignaal kan 1920x1080@60Hz ondersteunen, en de maximale uitvoerresolutie tot 1920x1080@60Hz; ondersteunt 1 HDMI-signaaluitgang, de uitvoerresolutie en vernieuwingsfrequentie tot 1920x1080@60Hz.
De LM-TS71 4x1 HD Quad Video Multiviewer maakt momenteel gebruik van een relatief groot aantal standaardproducten op de markt.Deze producten worden voornamelijk gebruikt wanneer een enkele display-eenheid meerdere HD-signalen tegelijkertijd moet weergeven op het werk, zoals bij videoconferenties., lesgeven, tentoonstellingen...etc.
Kenmerken
1. Ondersteuning van 1 enkel scherm apparaat tegelijkertijd 4 high-definition signalen weergeven, of een bepaald signaal overschakelen naar een full-screen display.
2Ondersteuning van 1-kanaal VGA, 2-weg DP, 4-weg HDMI (inclusief 3-weg compatibel mobiel signaal) invoersignaal.
3. Ondersteunt 1 HDMI-uitgang, uitgangsresolutie tot 1920x1080@60Hz.
4Alle ingangssignalen bevatten audio, ondersteunen audio en video synchrone schakeling en vier audio onafhankelijke schakeling onder kwartieren.
5Ondersteuning van beeldbevestiging POP, PIP-functie.
6Ondersteuning van besturing door middel van chassisknoppen, IR-afstandsbediening, RS-232 seriepoort en de centrale besturing.
Specificatie
| Naam |
Specificatie |
| Signalinvoer |
| Invoerpoort |
1 kanaal VGA, 2-weg DP, 4-weg HDMI, 4-weg USB, 1 linker- en rechterkanaal audio |
| Resolutie |
DP ondersteunt een maximale resolutie van 1920×1080 @ 60HZ, achterwaarts compatibel;
HDMI ondersteunt een maximale resolutie van 1920×1080 @ 60HZ, compatibel naar beneden
|
| audio |
Input audio ondersteunt 3,5 mm audio interface voor bind VGA |
| Kleurdiepte |
24 bit, 1677 tienduizend |
| POP, PIP-modus |
Vast model |
| uitgang |
| Interface |
1 kanaal HDMI 1.4-uitvoer verbonden displayapparaten die audio- en videosynchronisatie-uitvoer ondersteunen;
Een 3,5 mm audio linker- en rechterkanaalstereo, voor het aansluiten van stereo
|
| Resolutie |
1920×1080 @ 60HZ, 1280×720 @ 60HZ optioneel |
| Kleurdiepte |
24 bit, 1677 tienduizend |
| Besturingsmodus |
RS232, IR, kluisje |
| Beheerssoftware |
Niet beschikbaar |
| Spanning |
DC: 12 V |
| afmeting |
278 mm ((L) × 36 mm ((H) × 166 mm ((W) |
| gewicht |
1.2 kg |
| Kracht |
Maximaal 15 W |
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

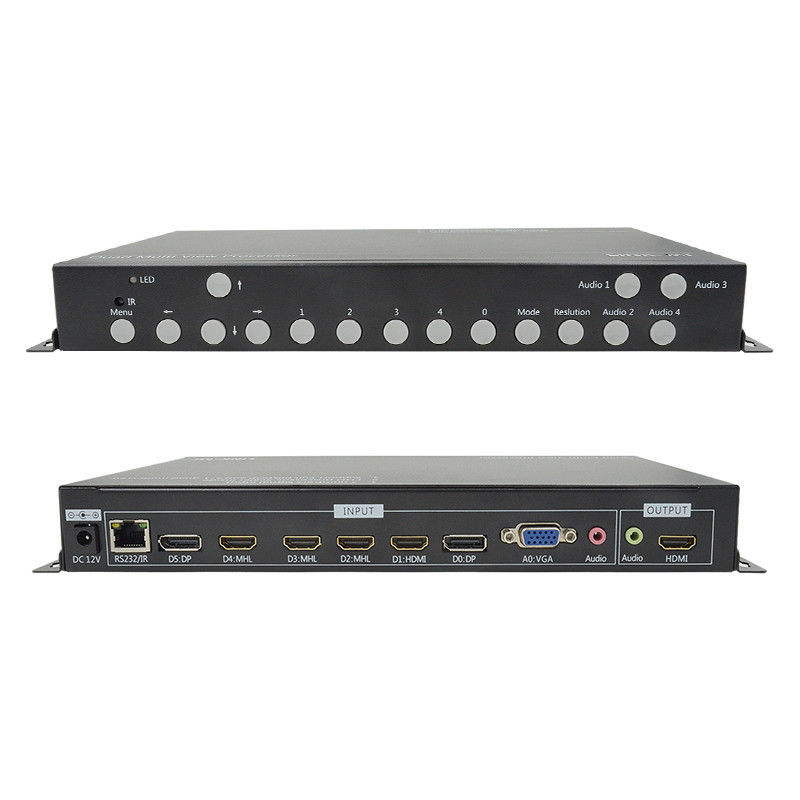

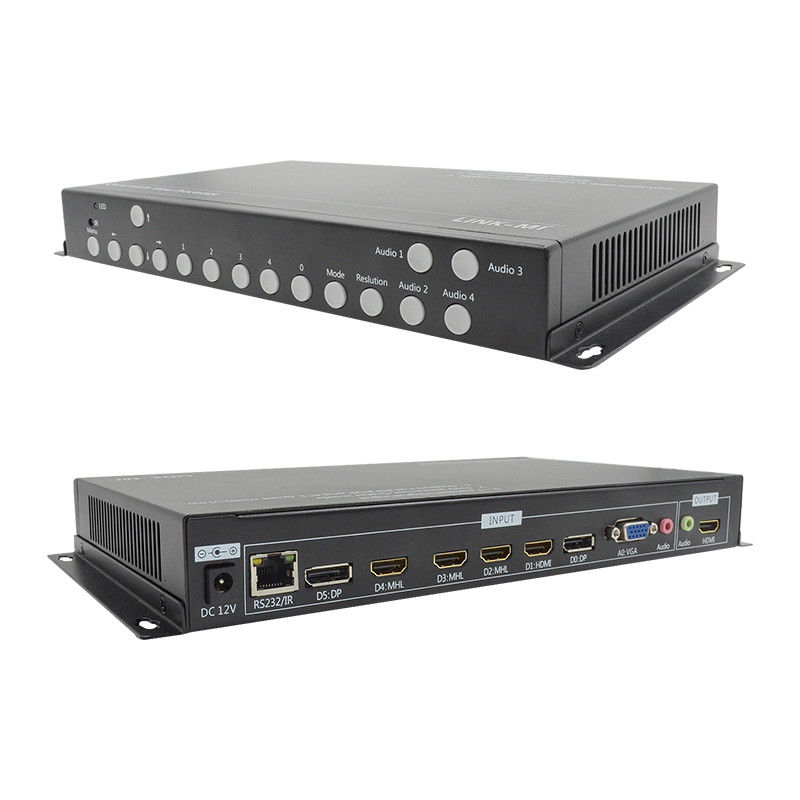

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-TS71 4x1 HD Video Multiplexer.pdf
