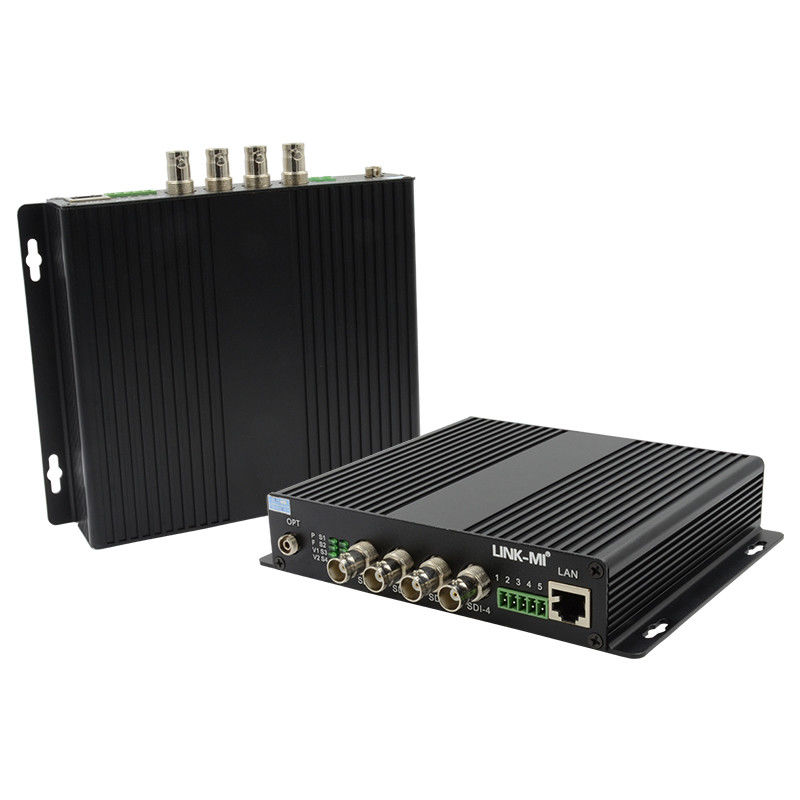

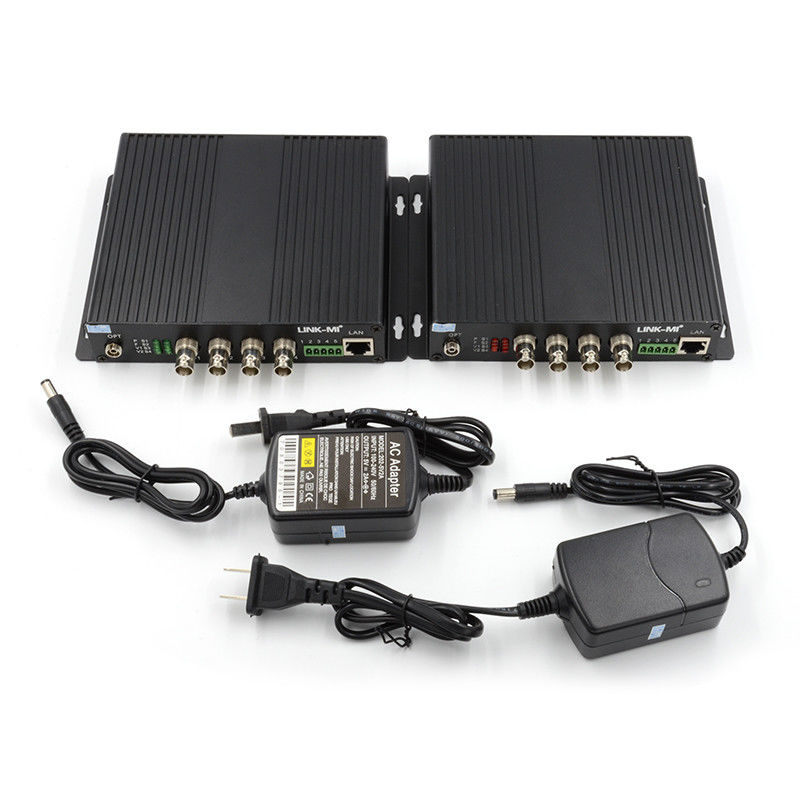

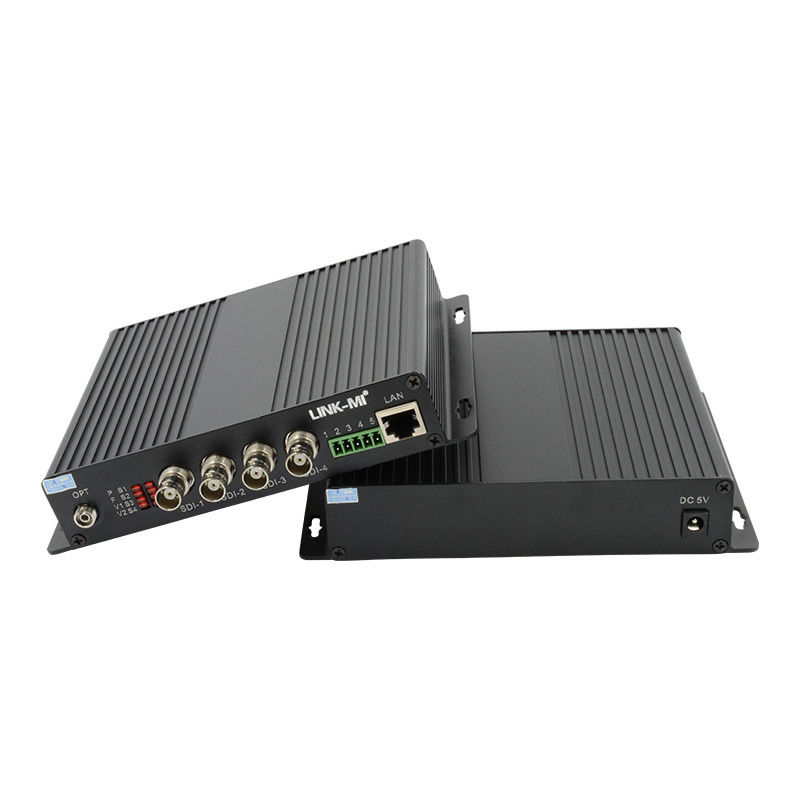

4ch multifunctionele / HD-SDI naar glasvezel converter
Inleiding
LINK-MI LM-SF44N De SDI-video-naar-vezelconverter is een ideale en economische oplossing voor uitzend- of bewakingstoepassingen.,De SDI-serie glasvezel video converter worden meestal gebruikt in toepassingen waar de camera's P / T / Z mogelijkheden hebben.Plug and Play-ontwerp zorgt voor een gemakkelijke installatie en bediening. Elektronische en optische aanpassingen zijn nooit vereist. LED-indicatoren worden geleverd voor onmiddellijk toezicht op de status van het systeem.die geschikt is voor verschillende werkomgevingen.
Kenmerken
1, Compatibel met SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI en SMPTE-259M SD-SDI standaardsignalen, ondersteunt 1485Mb/s en 270Mb/s, 2,97Gbps snelheid
2, ondersteunt 1ch 10/100M ethernet met RJ45-interface en 1ch bidirectionele/unidirectionele RS485/RS232 met Phoenix-terminal-interface, tot 115,2Kb/s baudrate
3, Ondersteun 1080P@,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 en andere videoformaten.
4, Input met kabelvergelijkingsfunctie ter compensatie van kabeltransmissieverlies
5Ingebouwde ESD- en overspanningsbescherming om schade door statische elektriciteit en bliksem te voorkomen
6, Biedt optisch verdwijningsalarm, afstandsstroomonderbrekingsalarm, uitgangssignaalstatusindicatie en invoersignaalblokstatusindicatie
7, stand-alone type of kaart-type geïnstalleerd in 19' 4U rack-mount chassis.
Specificatie
| Opitcal: |
| Waallengte |
1310 nm, 1550 nm |
| Serial digitale video-invoer/uitvoerspanning |
Typische maximale waarde 800mVp-p, 600~1000mVp-p |
| Vlakken |
50/125u multimode,62.5/125u multimode,9/125u single mode,single fiber of dual fibers |
| Verlies van het videosignaal |
≤-15dB@5MHz/1,5GHz,-10dB@1,5GHz/3,3GHz |
| optische connector |
SC,FC |
| Afstand |
0~500M (MM) / 0~100KM (SM, selecteerbaar) |
| Gegevens: |
| Gegevensprotocol |
Eenrichtingsverkeer of tweerichtingsverkeer RS485 of RS422 of RS232, selectief |
| Gegevenspercentage |
0~115,2 Kbps |
| Foutpercentage |
< 10-9 |
| Verbinding |
Industriële standaard terminalblok (kan ook worden geconfigureerd met interfaces zoals DB9/DB25) |
| Ethernet: |
| Werkstand |
Full duplex/half duplex |
| Gegevenspercentage |
10/100Mbps (AUTO) |
| Verbindingsterminal |
RJ45 |
| Video: |
| |
SDI-invoer |
| Signaltype SDI |
MPTE259M,292M,344M,424M |
| Gegevenspercentages |
143Mbit/s 2.97Gbit/s |
| Kabelvergelijking |
≤ 140 meter Belden 1694A bij 1,485 Gbps
≤400 meter Belden 1694A bij 270 Gbps
|
| Verbinding |
BNC 75 Ohm |
| Algemeen: |
| Invoervermogen |
5 V gelijkstroom |
| Energieverbruik (maximaal) |
5W |
| Werktemperatuur |
0°C tot 55°C |
| Bergingstemperatuur |
-20°C tot 70°C |
| Werkvochtigheid |
0 ~ 95% (niet-condenserend) |
| Afmeting voor de converter ((TX&RX) |
173 x 150 x 32 mm |
| Afmeting voor de verpakking van 1 paar |
320x247x61MM |
| Nettogewicht |
1.75kg |
| Bruto gewicht |
2 kg |
| Materiaal van de koffer |
Aluminium |
Verbindingsdiagram

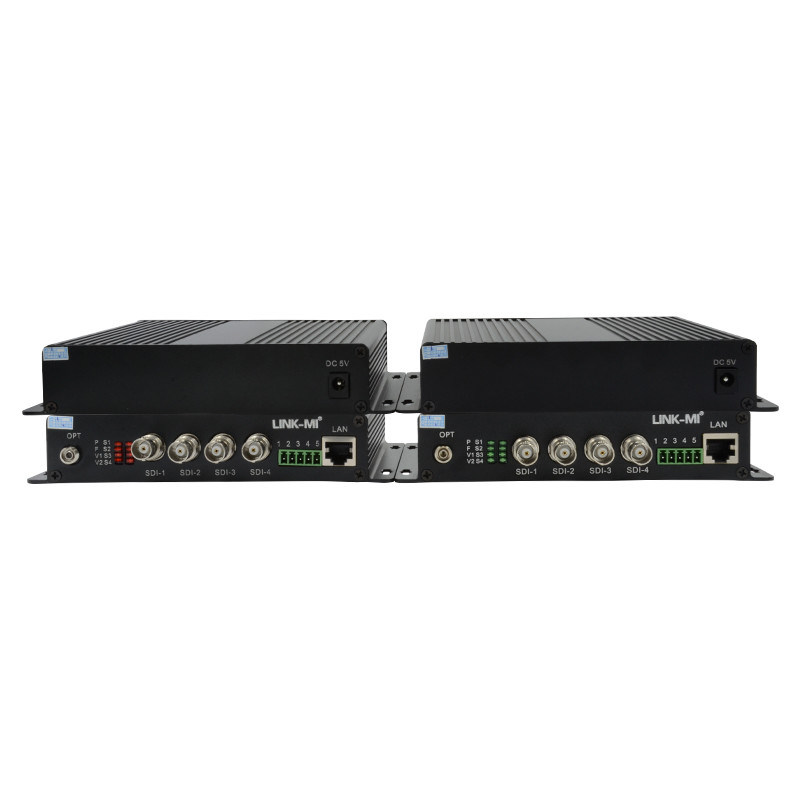

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren wij HDMI gerelateerde producten meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen bij het plaatsen van de bestelling.
Gebruikershandleiding:
LM-SF44N 4CH HD-SDI naar vezelconverter (NEW).pdf
