SDI-gegevensmedia-vezelconverter
Inleiding

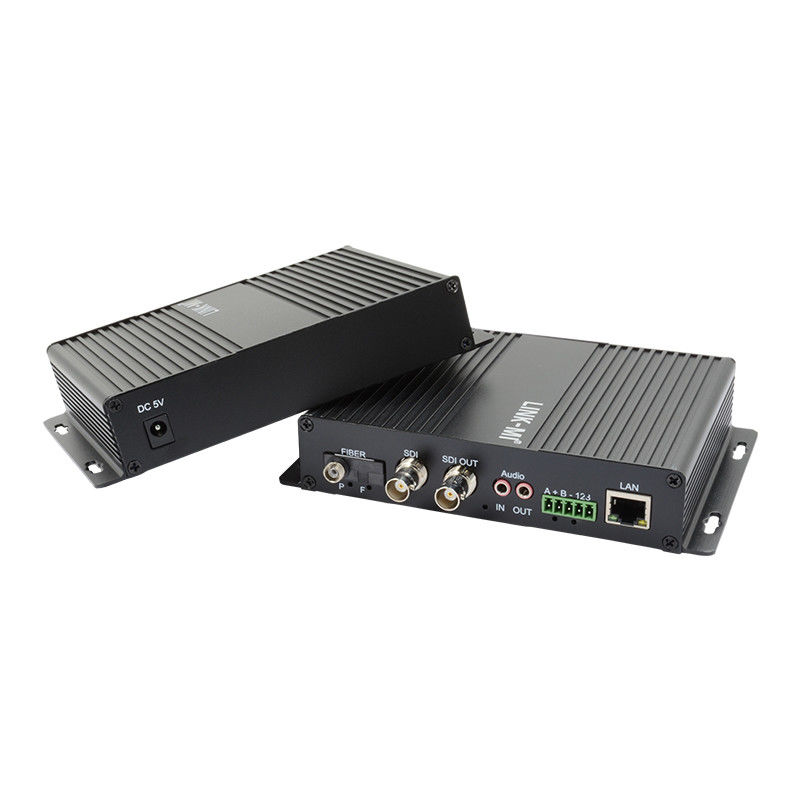

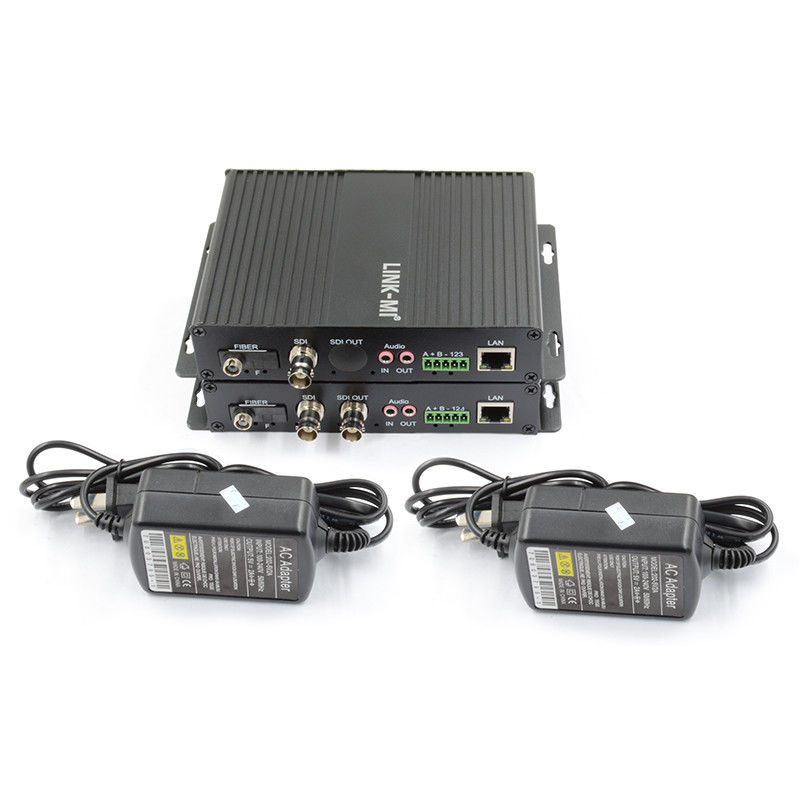

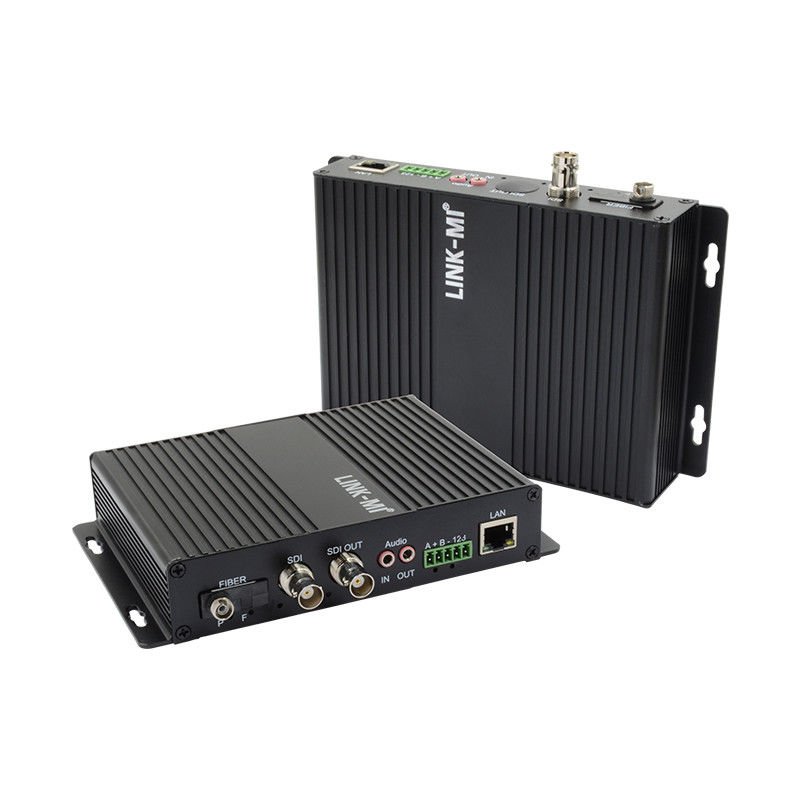

LINK-MI LM-SF02 De HD/3G-SDI-naar-vezelconverter bevat een zender en een ontvanger, een goedkoop overdrachtsapparaat voor unidirectionele HD/3G-SDI-video,1ch 10/100M ethernet en 1ch rs422 gegevens over een enkelmodus- en multimodus-optische glasvezelkabelHet is ontworpen door digitale optische overdrachtstechnologie en ondersteunt SMPTE292M / SMPTE259M / SMPTE424 signaal.die 16PCS ontvanger invoegkaarten ondersteunt met 2pcs 90~240V stroomvoorziening.
Kenmerken
1. 3G/HD-SDI video (geïntegreerd audiosignaal) via een vezel met verliesloze langeafstandsoverdracht
2Ondersteunt 1CH eenrichtingsverbinding of BIDI RS485 of RS422 of RS232 besturingsgegevensoverdracht, 1ch full duplex 10/100M Ethernet.
3. ASIC geïntegreerde ontworpen technologie met kern onafhankelijke intellectuele eigendomsrechten
4Geavanceerd circuitontwerp, volledig hardwareprogramma om de betrouwbaarheid van apparatuur, consistentie en stabiliteit te waarborgen
5. Op grote schaal gebruikt in tv-live-uitzendingen, high-definition videoconferenties, high-definition video surveillance en andere velden
6. Ondersteunt enkelmodus- of meermodusvezeloverdracht (de gebruiker moet het type zendkabel bevestigen)
7Biedt een veelgebruikte LC/FC/SC/ST vezelinterface
8Maximale transmissieafstand tot 120 km over enkelmodusvezel
9. 3G-SDI hoge digitale Video en audio signaal optische transmissie
10. Aanpassen aan SDI 270Mbps, 1.485Gbit snelheid en 3G automatisch
11Accepteer customization en OEM business mode.
Specificatie
| Optische |
| Waallengte |
multi-mode 850nm / 1300nm, single-mode 1310nm / 1550nm |
| Uitgangsvermogen |
-10 ~ -4 dBm |
| toegestane ketenverliesbereik |
18 dBm~35 dBm |
| optische vezels |
50/125u multimode,62.5/125u multimode,9/125u enkelmodus |
| Lichtontvangende gevoeligheid |
<= 30 dBm |
| optische connector |
LC FC,ST,SC (keuzebaar), enkel- of dubbelvezels |
| Afstand |
0~500M (MM) / 0~80KM (SM) |
| Video-SDI |
| Signaaltype SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Videoformaat |
De in de bijlage vermelde gegevens zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
1920*1080P24;1920*1080I601920*1080I50;1280*720P60;1280*720P50;525i;625i
|
| Gegevenspercentages |
270Mbit/s - 1,48Gbit/s, 3Gbit/s |
| Kabelvergelijking |
Automatische kabel EQ (Belden 1694A kabel)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s,80m @ 3Gbit/s
|
| Verbinding |
BNC 75 Ohm |
| Video-Algemeen |
| Invoervermogen |
5V, 0,2-2,0A |
| Energieverbruik (maximaal) |
Transmitter: 2,5 W ontvanger: 2,5 W |
| Werktemperatuur |
-20°C tot 60°C |
| Bergingstemperatuur |
-40°C tot 85°C |
| Werkvochtigheid |
0 ~ 95% (niet-condenserend) |
| Kleur van de koffer |
Zwart |
| Materiaal van de koffer |
aluminium |
| Afmeting |
15.5x12x3.2cm |
| Nettogewicht |
1 kg per paar |
| Materiaal van de koffer |
Aluminium |
| MTBF: |
>100000 uur |
| Gegevens |
| Gegevensprotocol |
RS422 |
| Gegevenspercentage |
0~500 Kbps |
| Foutpercentage |
< 10-9 |
| Verbinding |
Terminal Phoenix |
| Ethernet |
| Werkstand |
Full duplex/half duplex |
| Gegevenspercentage |
10/100Mbps (AUTO) |
| verbindingsterminal |
RJ45 |
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

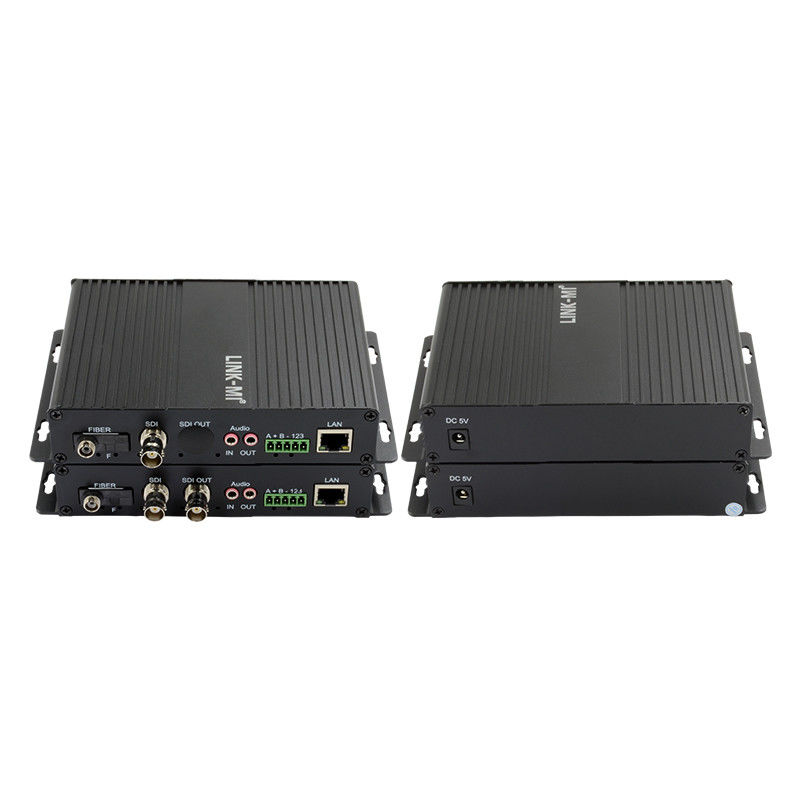

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
