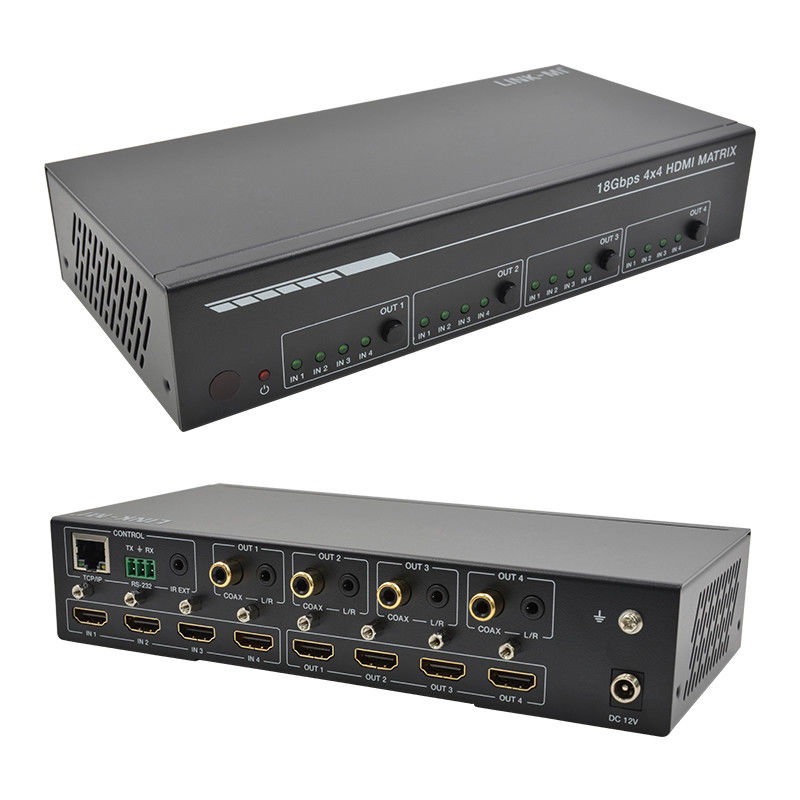

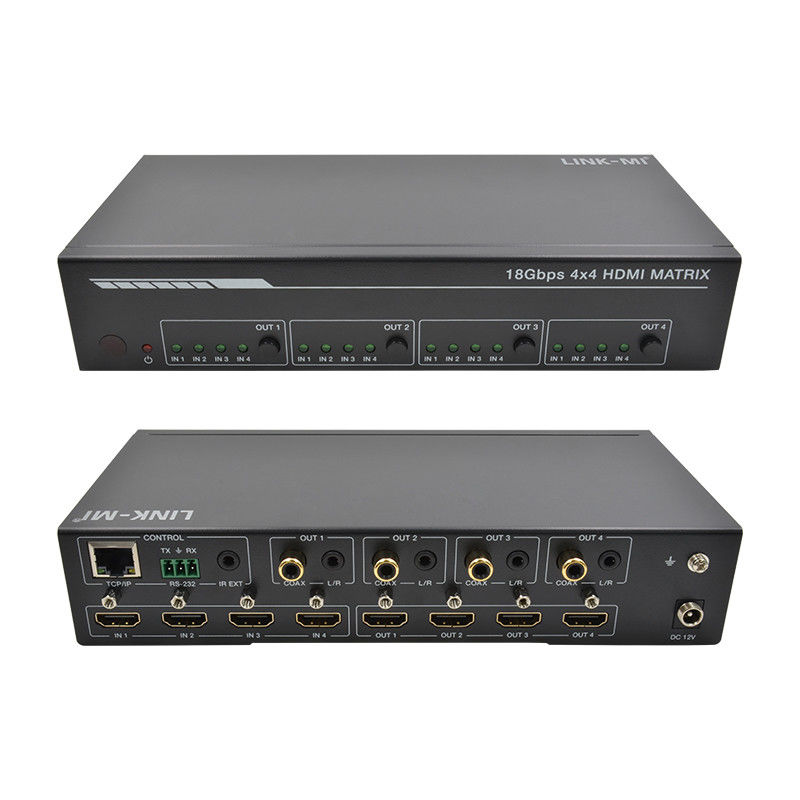

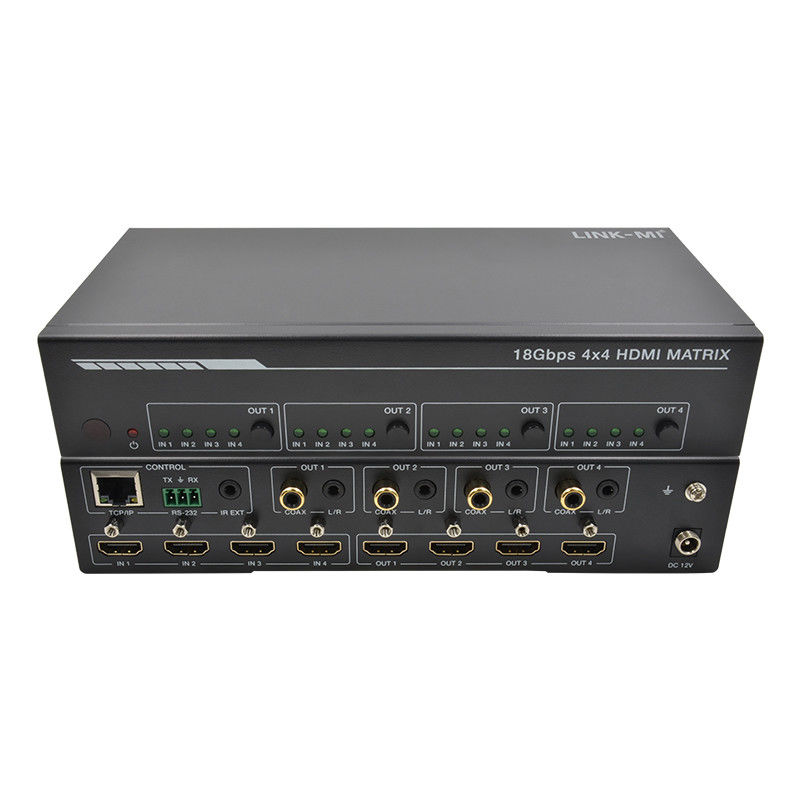

4X4 HDMI Matrix Switch 4K Video Switcher Support Downscaler met Audio ARC
Inleiding
LINK-MI LM-MX44D Deze high performance HDMI Matrix Switcher kan een van deze vier HDMI 2.0 bronnen schakelen naar vier HDMI 2.0 displays.Elke invoer en uitvoer ondersteunt tot 4K60 444 resolutie en HDCP 2.2De uitgangen kunnen individueel worden geschaald voor 1080p. De-embedded audio als analoge L/R en coaxiale is beschikbaar voor beide uitgangen.
De ARC-functie kan alleen de audio van het displayapparaat naar de coaxiale poortuitgang terugsturen. Gevorderd EDID-beheer wordt ondersteund. Met zijn 18Gbps bandbreedte en de extra functies met de nieuwste HDMI-normen.Deze schakelaar kan worden bestuurd vanaf het frontpaneel, RS-232, IR afstandsbediening of TCP/IP.
Kenmerken
1HDMI 2.0, HDCP 2.2 / HDCP 1.4 en DVI 1.0 conform
2. Vier 18G HDMI 2.0 video-invoer ondersteunen tot 4K60 444 resolutie
3. Vier 18G HDMI 2.0 video-uitgangen ondersteunen tot 4K60 444 resolutie
4. Vier uitgangen kunnen individueel worden geschaald voor 4K→1080p
5De-geïntegreerde audio naar analoge L/R en coaxiale poorten
6. ARC audio terugkeer naar de coaxiale poorten uitgang alleen
7. Ingebouwde Web GUI voor TCP/IP controle
8. Geavanceerd EDID-beheer ondersteund
9Vier besturingsmethoden: voorpaneel, RS-232, IR remote en TCP/IP
10Compact ontwerp voor een gemakkelijke en flexibele installatie
11Ondersteun 3D, HDR
Specificatie
| Model nr. |
LM-MX44D |
| Technische |
| HDMI-conformiteit |
HDMI 2.0 |
| HDCP-naleving |
HDCP 2.2 en HDCP 1.4 |
| Video-bandbreedte |
18 Gbps
|
| Video-resolutie |
4K2K 50/60Hz 4:4:4
4K2K 50/60Hz 4:2:0
4K2K 30Hz 4:4:4
1080p, 1080i, 720p, 720i, 480p, 480i
Alle HDMI 3D-tv-formaten
Alle PC-resoluties, inclusief 1920 x 1200 |
| Output Scaling |
4K tot 1080p |
| 3D-ondersteuning |
- Ja, dat klopt. |
| Kleurenruimte |
RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0 |
| Kleurdiepte |
8 bit, 10 bit, 12 bit [1080P, 4K30Hz, 4K60Hz (YCbCr 4:2:0)]
8-bits [4K60Hz (YCbCr 4:4:4)] |
| HDMI-audioformaten |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD,
DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| Coaxiale audioformaten |
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| L/R-audioformaten |
PCM2.0CH |
| HDR-ondersteuning |
HDR10, HDR10+. Dolby Vision, HLG.
|
| ESD-bescherming |
Mensenlichaammodel: ±8 kV (luchtkloofontlading),
± 4 kV (contactontlading) |
| Verbindingen |
| Invoerpoorten |
4x HDMI Type A [19-pin vrouwelijk] |
| Uitgangspoorten |
4x HDMI Type A [19-pin vrouwelijk]
4x L/R audio uit [3.5mm Stereo Mini-jack]
4x COAX audio uit [RCA] |
| Controleporten |
1x TCP/IP [RJ45]
1x RS-232[3-pin Phoenix connector]
1x IR EXT [3.5mm stereo mini-jack] |
|
Mechanische apparatuur
|
| Huizen |
Metalen behuizing
|
| Kleur |
Zwart
|
| Afmetingen |
220 mm (W) × 105 mm (D) × 44 mm (H)
|
| Gewicht |
792 g
|
| Stroomvoorziening |
Input: AC100~240V 50/60Hz
Uitgang: DC12V/2.5A (vergrendelingsconnector)
|
| Energieverbruik |
10W (maximaal), 1,56W (standby)
|
| Werktemperatuur |
0°C ~ 40°C / 32°F ~ 104°F
|
| Bergingstemperatuur |
-20°C ~ 60°C / -4°F ~ 140°F
|
| Relatieve luchtvochtigheid |
20 tot 90% RH (niet-condenserend)
|
| Resolutie / kabellengte |
HDMI IN / OUT
4K60 - Voeten / Meter: 10ft / 3M
4K30 - Voeten / Meter: 30ft / 10M
1080P60 - Voeten / Meter: 42ft / 15M
|
|
Het gebruik van een HDMI-kabel met hoge snelheid wordt sterk aanbevolen.
|
