4X2 HDMI Matrix Switch Ondersteuning Audio Extraction 4K naar 1080P downscale EDID
Inleiding
LINK-MI LM-MX42S De 4x2 HDMI 2.0 Matrix Switcher routert vier HDMI-bronnen tegelijkertijd naar twee HDMI-displays.44 en HDCP 2.2. Output A ondersteunt audio-de-embedding naar optische en analoge L/R-outputs. Output B kan automatisch 4K tot 1080P downscale-functie ondersteunen als de bron 4K is, maar TV ondersteunt alleen tot 1080P.16 verschillende EDID-configuraties kunnen voldoen aan de meeste gebruiksgevallenFlexibel bedienen via knoppen op het paneel, IR-controle.
Kenmerken
1. HDMI2.0b, HDCP2.2/HDCP1.4-compatibel.
2. Tot 4K2K@60Hz (4:4:4) op alle HDMI-poorten.
3Ondersteunt pass-through audio tot 7,1 kanalen High Definition audio (LPCM, Dolby TrueHD en DTS-HD Master Audio).
4Een audio-de-inbedden naar optische en analoge L/R-out.
5Out B ondersteunt 4K naar 1080p downscale automatisch.
6. HDR, ARC, Smart EDID management.

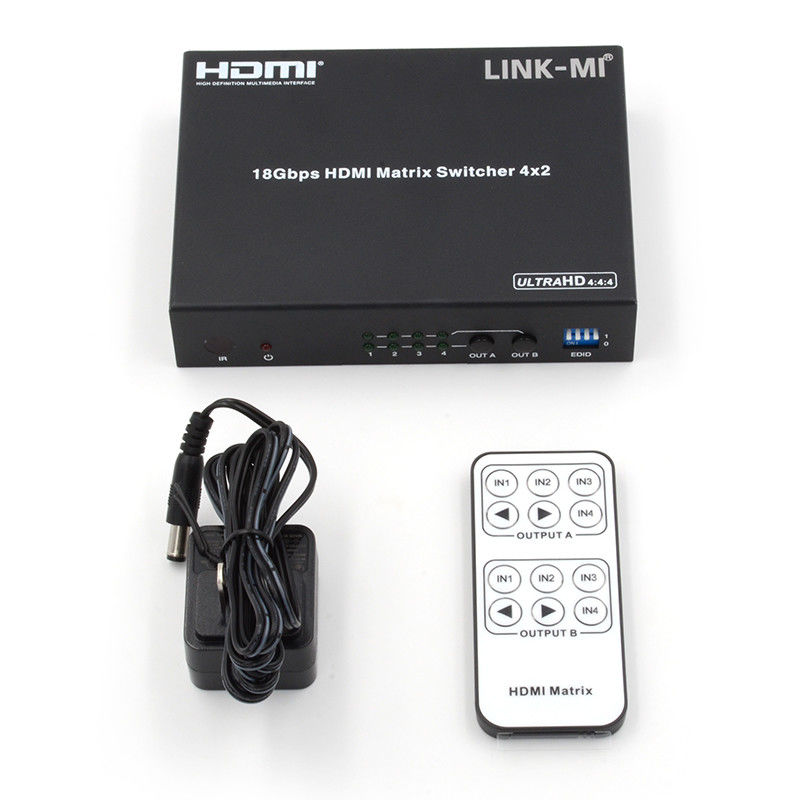

7De controle is via de knop en IR.
Specificatie
| Model nr. |
LM-MX42S |
| Technische |
| HDMI-conformiteit |
HDMI 2.0 |
| HDCP-naleving |
HDCP 2.2 en HDCP 1.4 |
| Video-resolutie |
4K2K@50/60Hz ((YUV4:44K2K@30Hz. Alle HDMI 3D-tv's
formaat
|
| Kleurenruimte |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Kleurdiepte |
8 bit, 10 bit, 12 bit |
| HDMI-audioformaten |
PCM2.0/5.1/7.1CH, Dolby 5.1DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Optische audioformaten |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| L/R-audioformaten |
Analoogstereo 2CH
|
| ESD-bescherming |
Mensenlichaammodel: ±8kV (luchtkloofontlading), ±4kV (contactontlading) |
|
Verbindingen
|
| Invoerpoorten |
4×HDMI Type A [19-pin vrouwelijk]
1×IR-ontvangervenster
|
| Uitgangspoorten |
2×HDMI Type A [19-pin vrouwelijk]
1×L/R audio uit [3.5mm Stereo Mini-jack]
1×OPTICAL audio uit [S/PDIF]
|
|
Mechanische apparatuur
|
| Huizen |
Metalen behuizing |
| Kleur |
Zwart |
| Afmetingen |
12.5mm(W) ×9.5mm(D) ×2.5mm(H)
|
| Gewicht |
363 g |
| Stroomvoorziening |
Input: AC100~240V 50/60Hz
Uitgang: DC5V/1A ((VS/EU-normen,CE/FCC/UL-certificering)
|
| Energieverbruik |
3.2W (maximaal) |
| Werktemperatuur |
0°C ~ 40°C / 32°F ~ 104°F |
| Bergingstemperatuur |
-20°C ~ 60°C / -4°F ~ 140° |
| Relatieve luchtvochtigheid |
20 tot 90% RH (niet-condenserend) |
| Opmerking: de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram

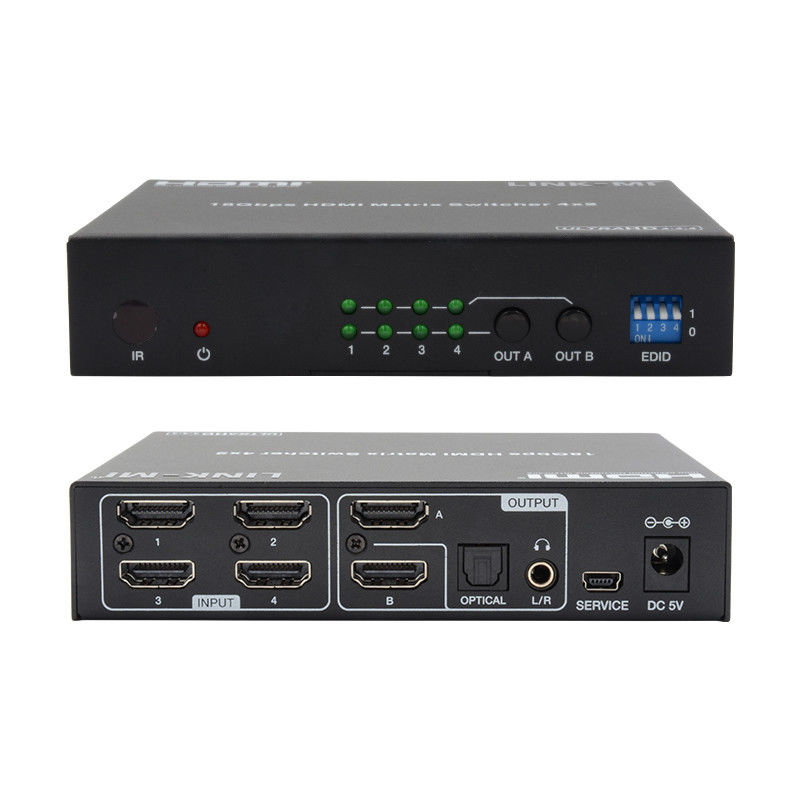

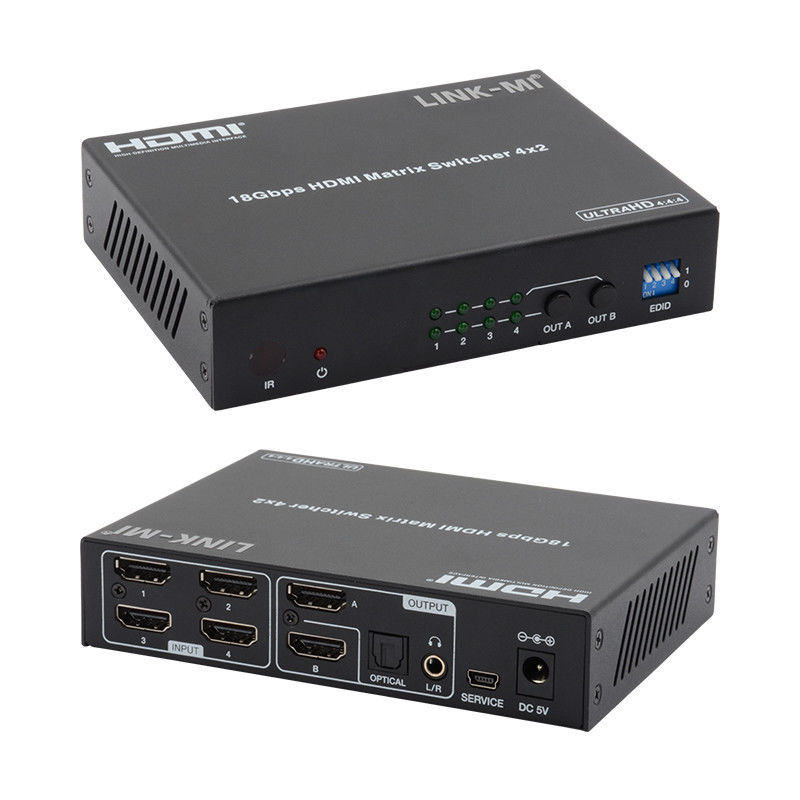

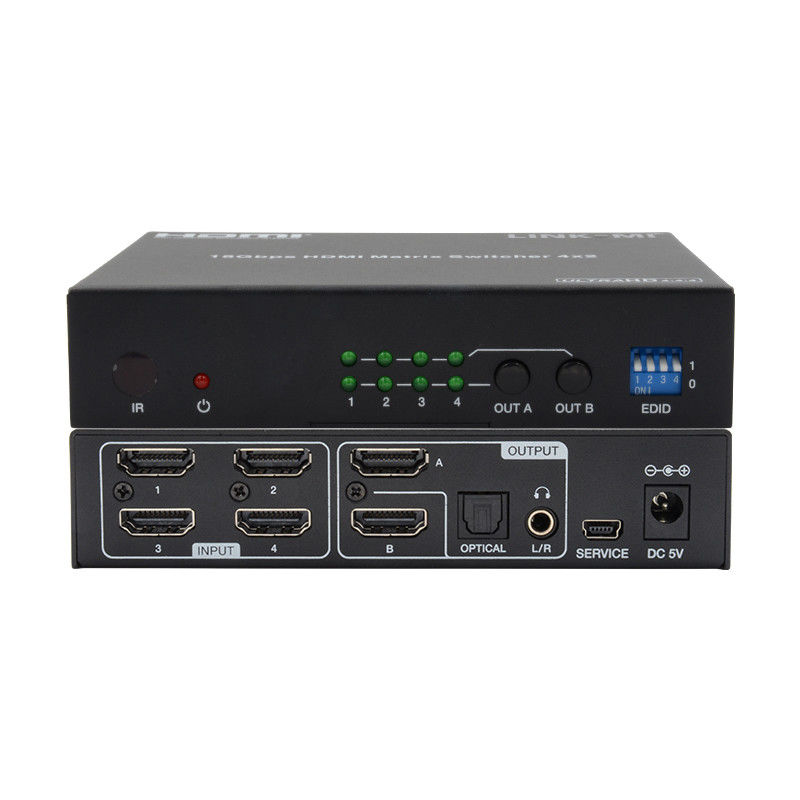

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
