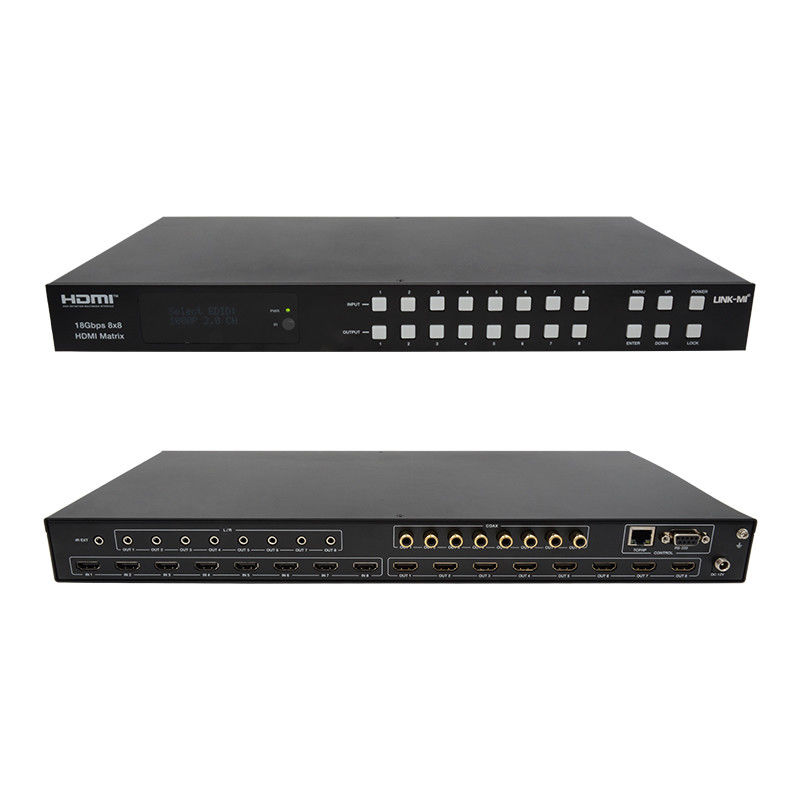

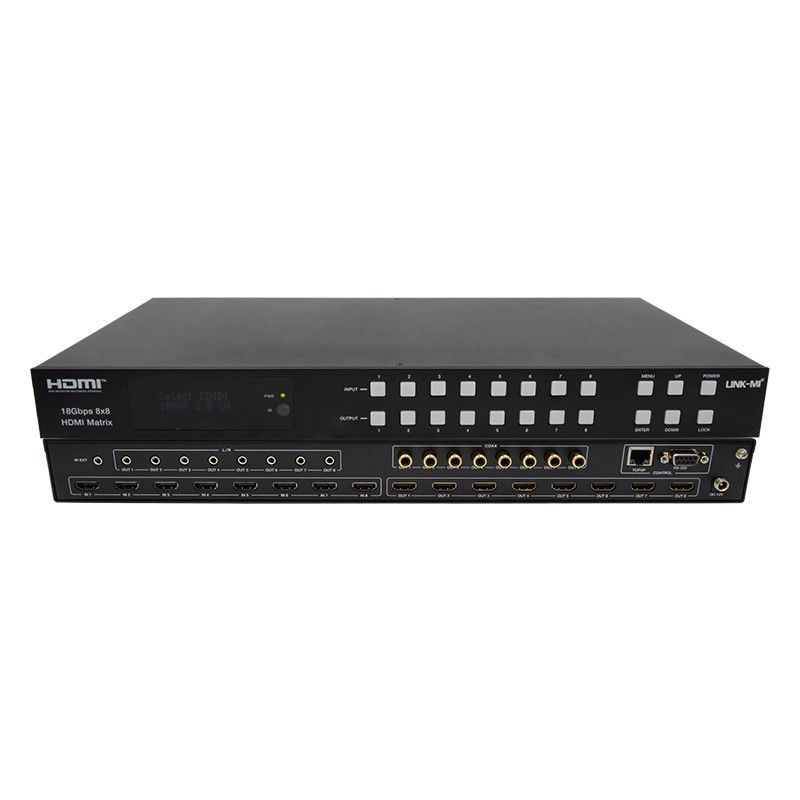

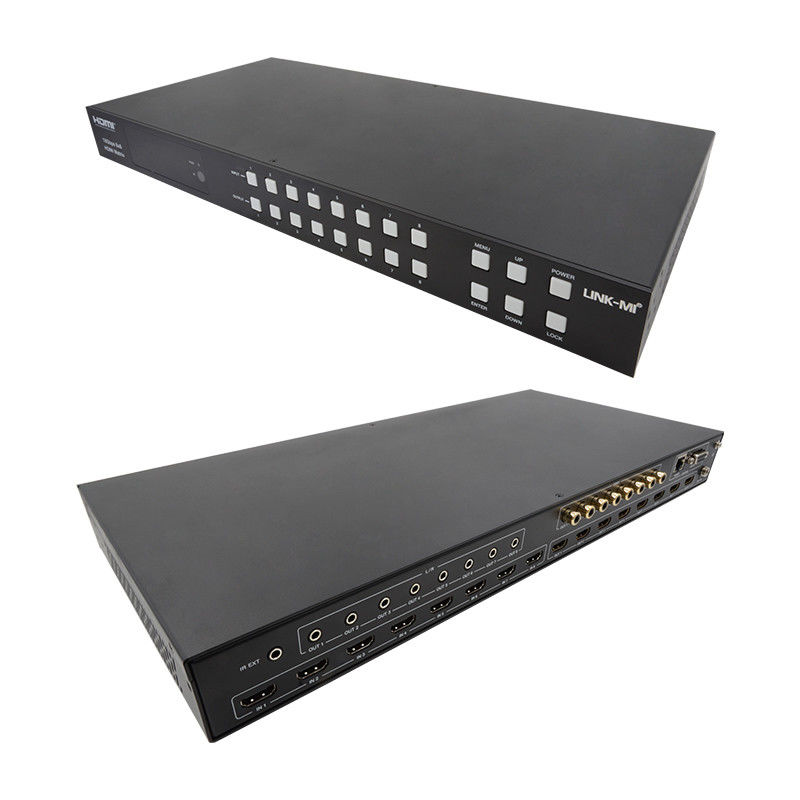

18Gbps 8x8 HDMI matrix met ARC functie ondersteuning 4K2K@60Hz YUV 4:4:4
Inleiding
LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix ondersteunt de overdracht van video (tot 4K2K@60Hz YUV 4:4Het programma ondersteunt audio die is ontbonden in analoge en coaxiale audio via 8 HDMI-uitgangspoorten.Terwijl HDMI-uitvoer ARC functie is ingeschakeld, zal de ARC-audio van HDMI-displayapparaten worden geëxtraheerd naar coaxiale audio-uitgang.Beheersing is via de knoppen van het voorpaneel, IR afstandsbediening, RS-232, LAN en Web GUI.
Kenmerken
1. HDMI 2.0b, HDCP 2.2 en HDCP 1.4-compatibel
2. Video-resolutie tot 4K2K@60Hz (YUV 4:4:4) op alle HDMI-poorten
3Ondersteunt 18Gbps video bandbreedte
4. Dolby Vision, HDR10+ en HLG worden ondersteund.
5. Ondersteuning van 4K->1080P Down Scaler voor elke uitvoerpoort
6. HDMI-audio-pass-through tot 7.1CH HD-audio (LPCM, Dolby TrueHD en DTS-HD Master Audio)
7. Audio de-embedded wordt ondersteund via analoge en coax poorten
8. ARC, CEC en slim EDID-beheer worden ondersteund
9. 1U rack gemonteerd ontwerp met frontpaneel OLED display
10Beheersing via knoppen op het voorpaneel, IR-afstandsbediening, RS-232, LAN en Web GUI
Specificatie
|
Technische
|
|
HDMI-conformiteit
|
HDMI 2.0b
|
| HDCP-naleving |
HDCP 2.2 en HDCP 1.4
|
|
Video-bandbreedte
|
18 Gbps
|
|
Video-resolutie
|
Tot 4K2K@50/60Hz (4:4:4)
|
|
Kleurenruimte
|
RGB, YCbCr4:44/4:2Twee kwart.2:0
|
|
Kleurdiepte
|
8 bit, 10 bit, 12 bit
|
|
HDMI-audioformaten
(Pass-through)
|
LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Coax-audioformaten
|
LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
L/R-audioformaten
|
PCM2.0
|
|
HDR-formaten
|
HDR10, HDR10+, Dolby Vision, HLG
|
| ESD-bescherming |
Mensenlichaammodel:
±8 kV (luchtkloofontlading) en ±4 kV (contactontlading)
|
|
Verbinding
|
|
Invoerpoorten
|
8×HDMI Type A [19-pin vrouwelijk]
1xIR EXT [3.5mm Stereo Mini-jack]
|
|
Uitgangspoorten
|
8×HDMI Type A [19-pin vrouwelijk]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Stereo Mini-jack]
|
|
Controleporten
|
1×TCP/IP [RJ45]
1 × RS-232 [D-Sub 9]
|
|
Mechanische apparatuur
|
|
Huizen
|
Metalen behuizing
|
|
Kleur
|
Zwart
|
|
Afmetingen
|
TX: 440 mm (W) × 200 mm (D) × 44,5 mm (H)
|
|
Gewicht
|
TX: 2,8 kg
|
|
Stroomvoorziening
|
Input: wisselstroom 100-240V 50/60Hz
Uitgang: DC 12V/5A (VS/EU-standaard, CE/FCC/ULcertified)
|
|
Energieverbruik
|
43W
|
|
Werktemperatuur
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Bergingstemperatuur
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Relatieve luchtvochtigheid
|
20 tot 90% RH (niet-condenserend)
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram
Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-MX88A 8x8 HDMI Matrix LR Coax Audio 4K@60 ARC.p...
