4x4 HDMI Matrix Switcher metHDMI VGA AV gemengde ingangen naadloze schakeling 2X2 video wall controller
Inleiding
LINK-MI LM-H944F 4x4 Matrix Switcher is een high-performance 4x4 matrix switcher met naadloze schakeluitgang en gemengde invoer, 4 gemengde invoer om digitale videosignalen en analoge videosignalen te ondersteunen,en 4 uitgangen met naadloze schakelfunctie, naadloze schakelmodus: snelle schakeling, faden in/uit, jaloezieën enz.; de mixmatrixschakelaar gebruikt de geavanceerde digitale technologie, met scalerfunctie,en een verscheidenheid aan formaten te bereiken om een verenigd output signaal te bereiken, naadloos perfecte visuele effecten schakelen.

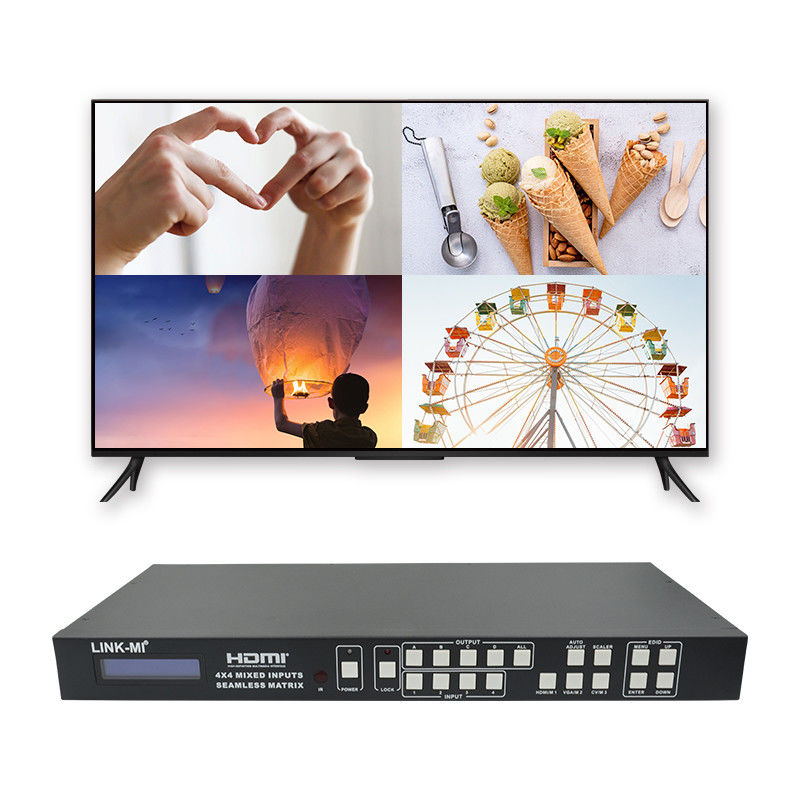

Tegelijkertijd is het voorzien van infrarood matrix functie, analoge video signaalinvoer met ingebouwde audio functie.RS-232 en TCP/IP-controleAls een video wall processor, kan de matrix switcher zoomen in één ingangsbeeld vier keer naar de uitgangen.De matrix switcher kan ingangen mengen met een combo tot één beeld, en vervolgens over te dragen aan alle uitgangen.
Kenmerken
1Voldoende HDMI1.3, HDCP1.3 en DVI1.0
2Invoervideo ondersteunt HDMI, VGA en C-video
3. Ondersteunt invoerresoluties: HDMI: 480i tot 1080p VGA:1920 x 1080P@60Hz, 1360 x 768P@60Hz,1280 x 1024P@60Hz, 1024 x 768P@60Hz,1280 x 720P@60Hz,1280 x 768P@60Hz, 800 x 600@60Hz,640 x 480P@60Hz
CV: Ondersteunt PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N standaard TV-formaten
4Ondersteunt uitvoerresoluties: 1920 x 1080P@60Hz
5. Ondersteunt naadloze schakeluitgang, optionele naadloze schakelmodus:snelle schakeling, fade in/fade out, blinds enz.
6De RS-232 voor de firmware update
7. Ondersteunt RS-232, afstandsbediening, on-panel controle en TCP/IP Control
8Ondersteunt slim EDID-beheer
9. Instellingen voor afbeeldingsinstellingen
10. Automatisch aanpassen van de VGA-invoer video
11Ondersteunt uitzetten van geheugen.
Specificatie
|
Invoerpoorten
|
4×HDMI, 4×VGA, 4×RCA, 1×RS-232,
1xRJ-45 ((Control), 5xIR INPUT, 4xAudio
|
|
Uitgangspoorten
|
4 × HDMI, 4 × IR-uitgang
|
|
Ondersteuning van inputresoluties
|
Tot 1920x1080P@60Hz
|
|
Ondersteuning van outputresoluties
|
Tot 1920x1080P@60Hz
|
|
Controle
|
IR, RS-232, TCP / TP, knoppen
|
|
ESD-bescherming
|
Mensenlichaammodel:
± 8 kV (luchtkloofontlading)
± 4 kV (contactontlading)
|
|
Stroomvoorziening
|
12 V/2,5 A gelijkstroom (VS/EU-normen,
CE/FCC/UL gecertificeerd)
|
|
Afmetingen
|
440 mm (W) × 200 mm (D) × 44,5 mm (H)
|
|
Gewicht
|
2380 g
|
|
Chassismateriaal
|
Metalen
|
|
Kleur van zijde
|
Zwart
|
|
Werktemperatuur
|
0 oC~40 oC/32 oC~104 oC
|
|
Bergingstemperatuur
|
-20 oC~60 oC/−4 oC~140 oC
|
|
Relatieve luchtvochtigheid
|
20 tot 90% RH (niet-condenserend)
|
|
Energieverbruik
|
13.5 W (max) /1.2 W (standby)
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

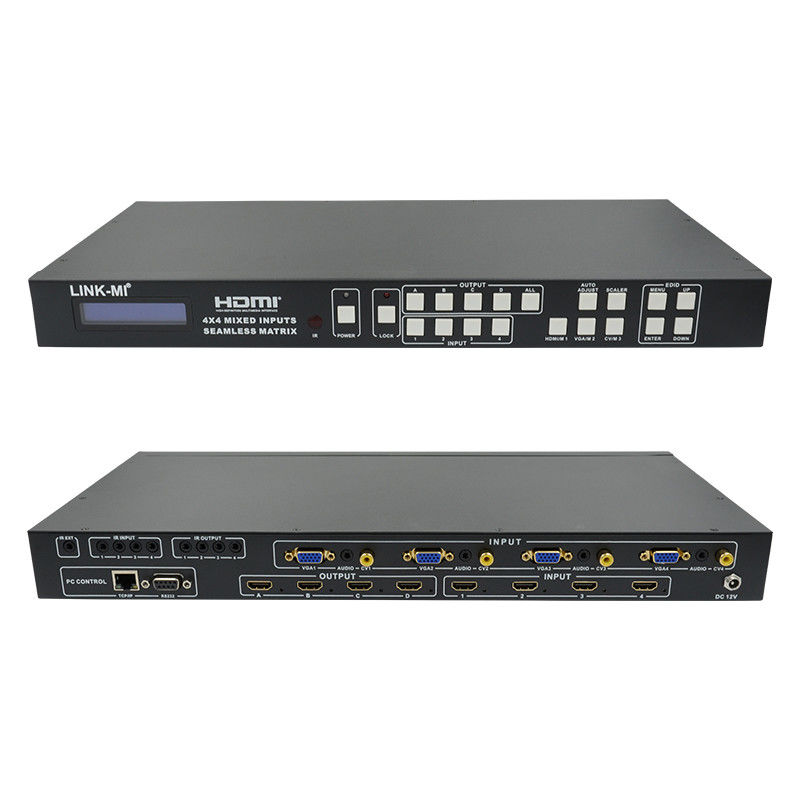

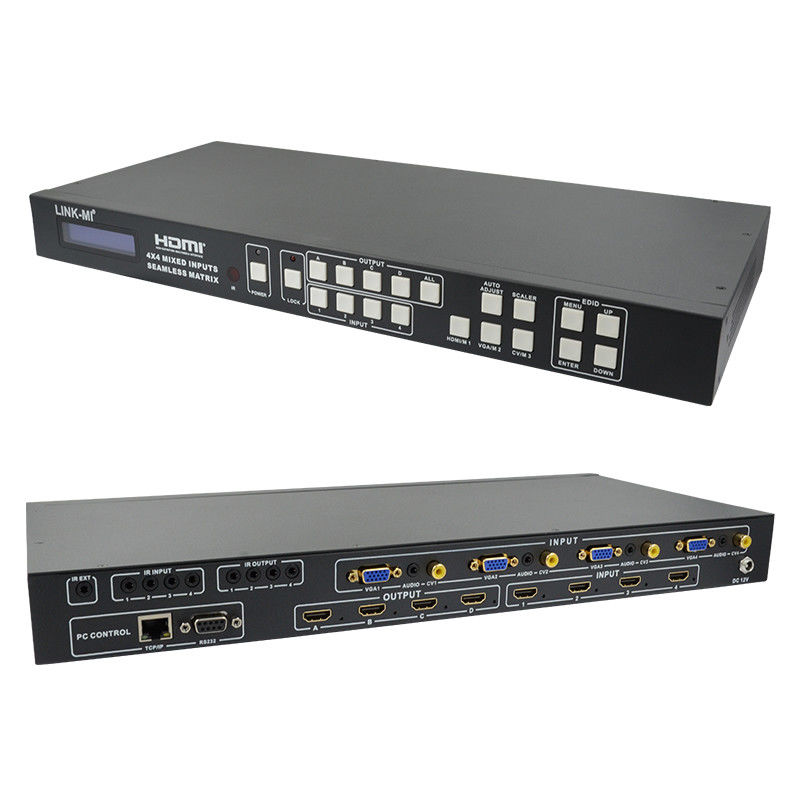

Panelbeschrijving
