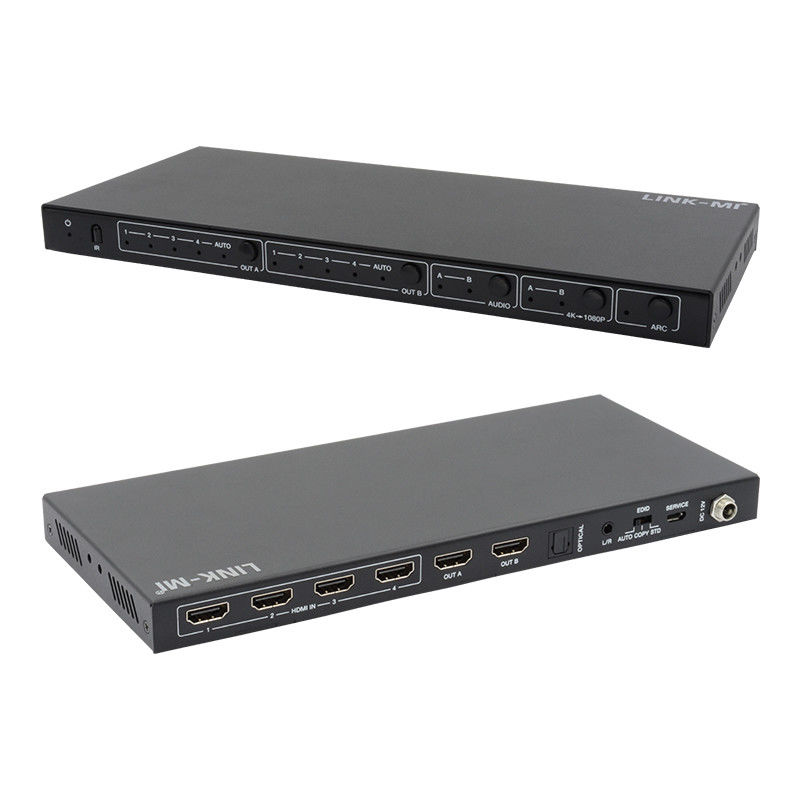

4X2 HDMI Matrix Switcher met audio-extractie 4K60Hz Downscaler ARC EDID-functie
Inleiding
LINK-MI LM-MX42-AUDIO Deze hoogwaardige HDMI Matrix Switcher kan een van de vier HDMI-bronnen schakelen naar twee HDMI-displays.44 en HDCP 2.2Het kan HDMI-bronapparaat audio extraheren naar optische en analoge L/R-uitvoer.
Het ondersteunt 4K, 1080P downscale functie als de bron 4K is, maar TV ondersteunt alleen tot 1080P. Het ondersteunt ook ARC en EDID (AUTO / COPY / STD) functie.Met zijn 18 Gbps bandbreedte en de extra functies met de nieuwste HDMI-standaardenFlexibel bedienbaar via knoppen en IR-afstandsbediening.
Kenmerken
1. Ondersteunt 4K@60Hz zoals gespecificeerd in HDMI 2.0; HDCP 2.2 / HDCP 1.4 en DVI 1.0 conform
2. Ondersteunt 4 HDMI-invoer en 2 HDMI-uitvoer
3Video-resolutie tot 4K2K@60Hz YCbCr 4:4:4
4Ondersteunt 18 Gbps ongecomprimeerde bandbreedte op alle HDMI
5Ondersteunt Dolby Vision, HDR 10+, HLG en CEC functie
6Ondersteuning voor het extraheren van HDMI-invoerbron-apparaatgeluid van OUT A of OUT B naar optische en analoge L/R-uitvoer
7. OUT A en OUT B ondersteunen 4K tot 1080P downscale functie
8. Ondersteuning van ARC (Audio Return Channel) functie
9Ondersteuning van geavanceerd EDID-beheer, inclusief AUTO, COPY en STD

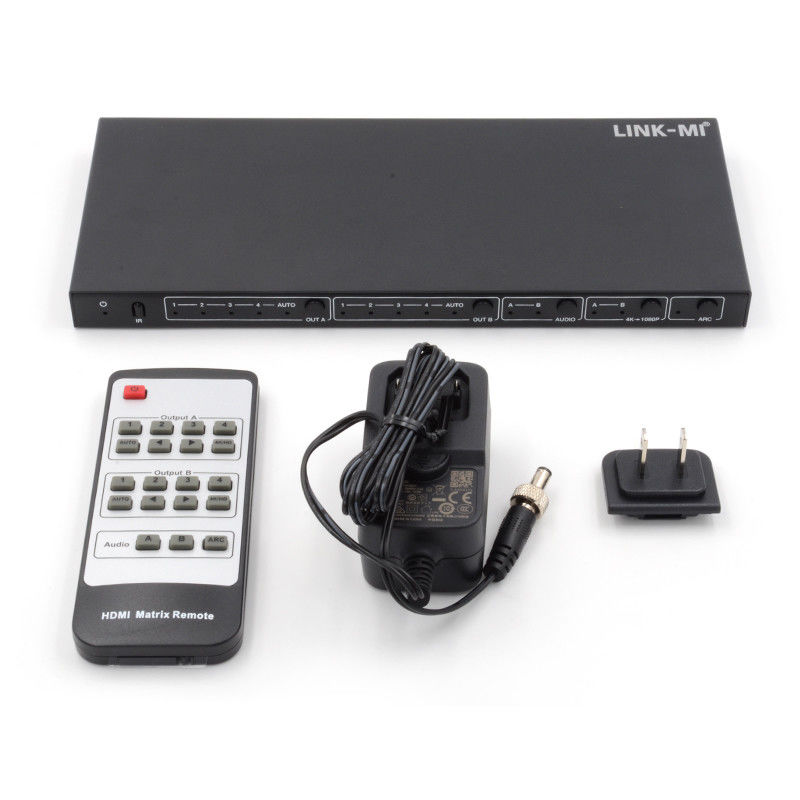

10De bediening is via de knoppen en de IR afstandsbediening.
Specificatie
| Model nr. |
LM-MX42-AUDIO |
| Technische |
| HDMI-conformiteit |
HDMI 2.0 |
| HDCP-naleving |
HDCP 2.2 en HDCP 1.4 |
| Video-bandbreedte |
18 Gbps |
| Video-resolutie |
Tot 4K2K@50/60Hz ((YCbCr 4:44K2K@30Hz. Alle
HDMI 3D-tv-formaat, enz. |
| Kleurenruimte |
RGB, YCbCr4:4:4YCbCr4:2:2, YCbCr 4:2:0 |
| Kleurdiepte |
8 bit, 10 bit, 12 bit [1080P, 4K30Hz, 4K60Hz (YCbCr4:2:0)]
8 bits [4K60Hz (YCbCr4:4:4)] |
| HDMI-audioformaten |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True
HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD
Master Audio, DSD |
| Optische audioformaten |
PCM2.0, Dolby Digital / Plus, DTS |
| L/R-audioformaten |
PCM2.0CH
(Opmerking: als de ARC-functie is ingeschakeld, zal de audio poort
zwijgen.)
|
| ESD-bescherming |
Mensenlichaammodel: ±8kV (luchtkloofontlading), ±4kV (contactontlading) |
|
Verbindingen
|
| Invoerpoorten |
4×HDMI Type A [19-pin vrouwelijk]
|
| Uitgangspoorten |
2×HDMI Type A [19-pin vrouwelijk]
1×L/R audio uit [3.5mm Stereo Mini-jack]
1×OPTICAL audio uit [S/PDIF]
|
|
Mechanische apparatuur
|
| Huizen |
Metalen behuizing |
| Kleur |
Zwart |
| Afmetingen |
251 mm ((W) × 105 mm ((D) × 20 mm ((H) |
| Gewicht |
620 g |
| Stroomvoorziening |
Input: AC100~240V 50/60Hz
Uitgang: DC12V/1A
|
| Energieverbruik |
3.8W (maximaal) |
| Werktemperatuur |
0°C ~ 40°C / 32°F ~ 104°F |
| Bergingstemperatuur |
-20°C ~ 60°C / -4°F ~ 140° |
| Relatieve luchtvochtigheid |
20 tot 90% RH (niet-condenserend) |
| Opmerking: de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram

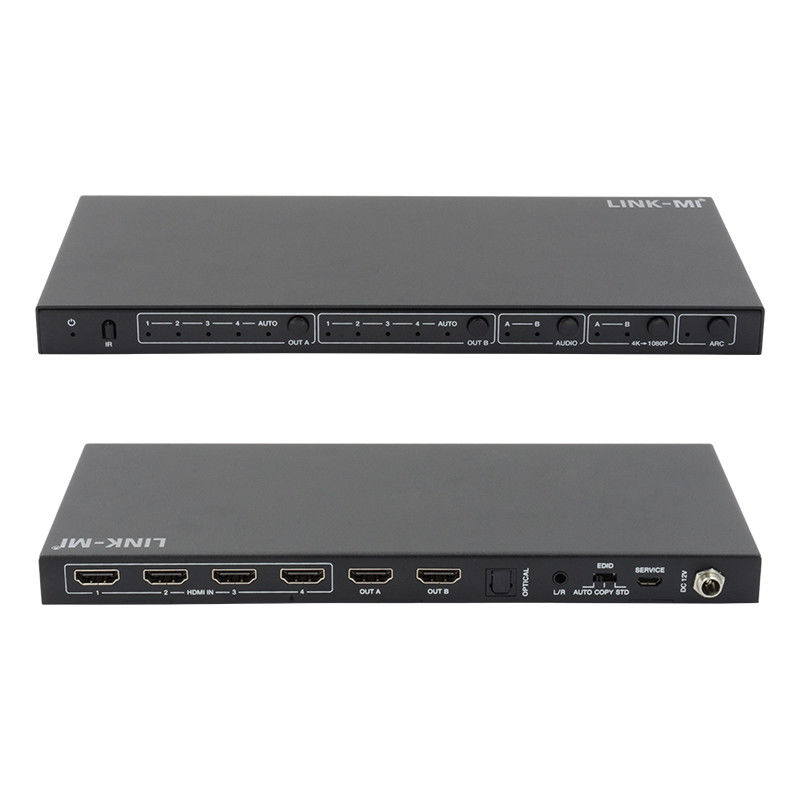

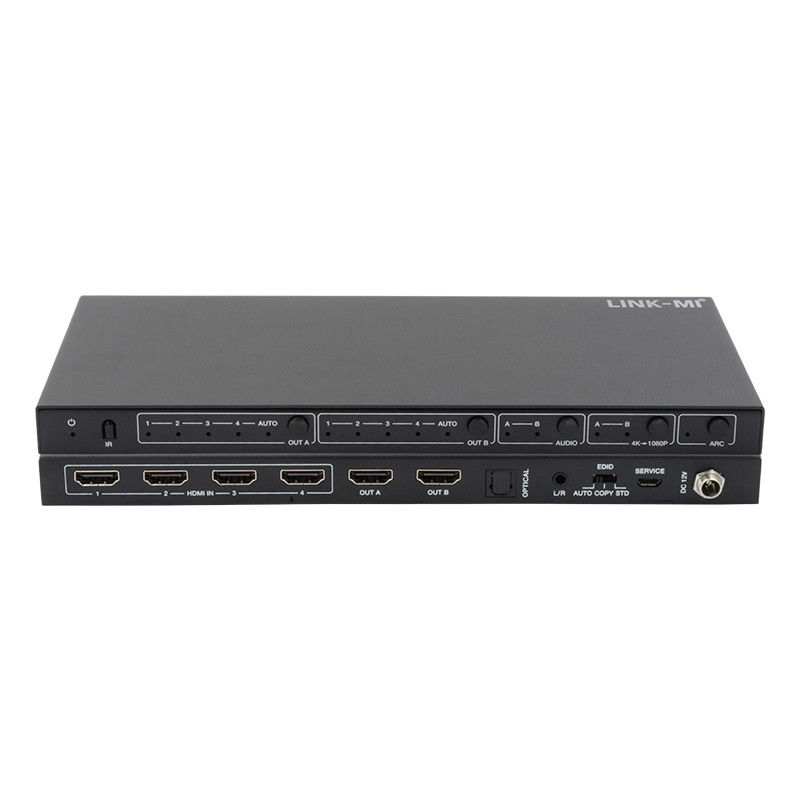

Panelbeschrijving
