120M HDMI Extender over IP Extender met LED Remote RS232 AV over IP
Inleiding
LINK-MI LM-EX36 HDMI over IP Extender gebruikt de geavanceerde H.264 als compressie-type, waardoor het minder bandbreedte inneemt en soepeler over het LAN verzendt.Het ondersteunt 120m over een enkele cat5e/6 kabel van punt tot puntDe over IP oplossing wordt veel gebruikt op verschillende locaties, zoals vergaderruimte, klaslokaal, metro, luchthaven, thuis, winkelcentrum reclame...enz..
Kenmerken
1. Met behulp van H.264 compressie codering, ondersteuning resolutie tot 1080p@60hz
2. Verzenden tot 120 m over een enkele Cat5e/6-kabel, met 1x loopende HDMI-uitgang
3. Met IR Remote om de bron te kiezen, met LED om de groep ID weer te geven
4. Voldoen aan TCP/IP protocol, streaming bit rate is tot 15Mbps
5Ondersteunt LPCM-audioformaat
6. Slim IP-adres instellen: Dynamic Host Configuration Protocol (DHCP)
7. Breedband IR-passage om de bron te regelen (38 kHz tot 56 kHz)
8. Door door te gaan 2 way UART/RS232 (tot 115200), gebruik de afstandsbediening om 8 groep Baud tarief te selecteren
9. Ondersteunt één-op-één, één-op-veel, veel-op-één, veel-op-veel modus, met grote cascade
10. HDCP-conform
11. Ondersteuning van PC-toolbesturing
12. DC 5V 1A voedingsbron
Specificatie
|
Prestaties
|
|
Protocol
|
H.264-encoder via TCP/IP
|
|
Ondersteuning Video formaat
|
De in de bijlage bij Verordening (EG) nr. 449/2009 genoemde gegevens moeten worden verzameld.
|
|
Ondersteunde audio-indeling
|
LPCM, geluidsmonstertempo 48KHZ
|
|
Streaming bitrate
|
15 Mbps
|
|
HDCP
|
Voldoende
|
|
IR-frequentie
|
38 -56 KHZ
|
|
RS232 Baudpercentage
|
Standaard 2400bps, in totaal 8 soorten optionele
|
|
IP-instelling&Instelling van de groep-ID
|
|
Standaard IP
|
TX: 192.168.1.11; RX: 192.168.1.12
|
|
Groeps-ID
|
Groep 00 ~ groep 63
|
|
Verzoek om schakelaar/router
|
Ondersteuning van IGMP en DHCP
|
|
Verbindingen op de zender
|
|
Invoer
|
1xHDMI Vrouwelijke poort
|
|
Output
|
1x RJ45-uitgang, 1x HDMI-lusuitgang
|
|
RS232
|
Phoenix RS232 poort
|
|
IR
|
IR TX-poort (ondersteuning 38K-56KHz)
IR Ext-poort (ondersteuning 38KHz)
|
|
Connectoren op de ontvanger
|
|
Invoer
|
1xRJ45-invoer
|
|
Output
|
1x HDMI Vrouwelijke poort-lusuitgang
|
|
RS232
|
Phoenix RS232 poort
|
|
IR
|
IR RX-poort (ondersteuning 38K-56KHz)
IR Ext-poort (ondersteuning 38KHz)
|
|
Milieu- en energiebehoeften
|
|
Werktemperatuur
|
-5 tot +35 °C (+23 tot +95 °F)
|
|
Werkvochtigheidsbereik
|
5 tot 90%RH (geen condensatie)
|
|
Stroomvoorziening
|
DC 5V 1A
|
|
Energieverbruik
|
Maximaal 3 watt
|
|
Fysiek
|
|
|
Afmeting
|
TX: 119x79.5x28 mm; RX: 119x79.5x28 mm
|
|
Nettogewicht
|
TX: 0,28 kg; RX:0.28kg
|
| Notitie: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram

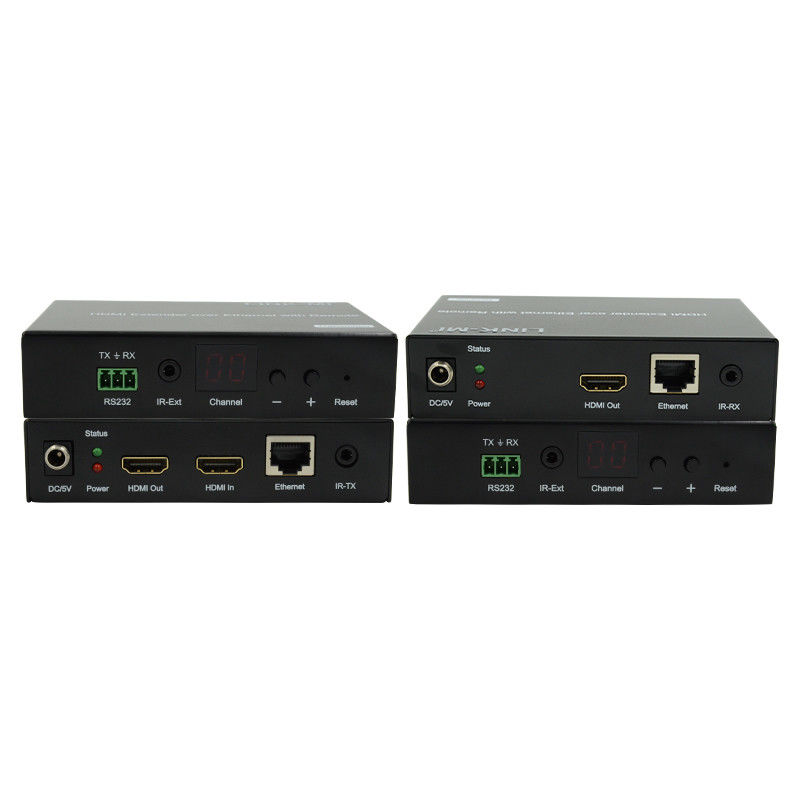

Panelbeschrijving
