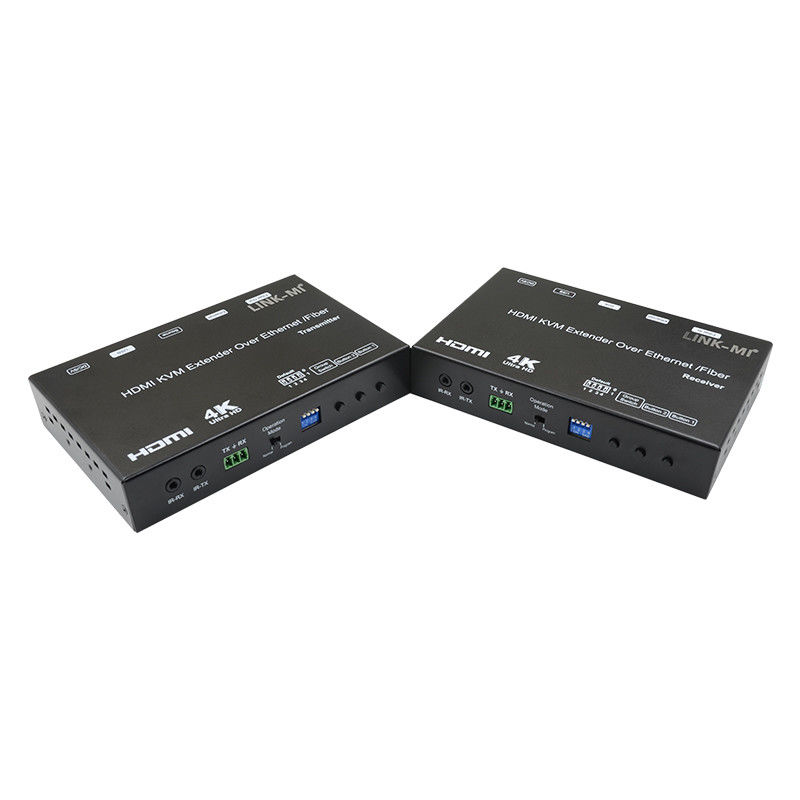

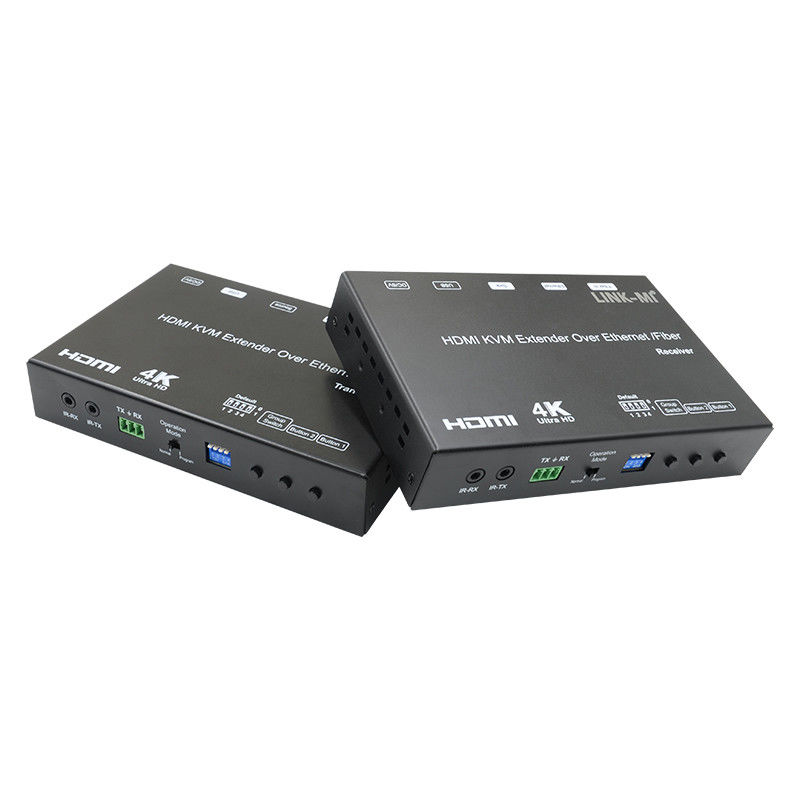

4K AV over IP Fiber HDMI KVM Extender met USB RS232 Ondersteuning Unicast Multicast
Inleiding
LINK-MI LM-EX37 4K HDMI+USB over IP Extender is een oplossing voor audio-, video- en USB-signaalverlenging via Local Area Network (LAN).video- en KVM-extender over IP en punt-op-punt toegepast, wijzen naar multi-punt, multi-punt naar multi-punt en schermmuursysteem voor uitzending, gecontroleerd door USB, RS232, IR en geconfigureerd met de 4K HDMI & USB over IP Extender via een webbrowser.Een eenvoudig te installeren systeem met een Giga Ethernet-switch met IGMP-functie en een CATx-kabel voor uitbreiding of uitzending.
Kenmerken
1. 4K UHD HDMI over IP uitbreiding
2. USB 2.0 via IP-uitbreiding
3. RS232 tweerichtingsverlenging en RS232 besturing
4. 4 bits schakelaar voor 16 stroomkanaal selectie
5Ondersteunt Dolby True HD, DTS-HD Master Audio
6Ondersteuning van tweerichtings IR-verlenging (38khz-56khz)
7. Transmissie via een enkele Cat5e/6-kabel tot 120 m
8. Transmitter via glasvezelkabel tot 60 km (single mode)
9Netwerkomgeving onder Giga Ethernet-switch en CAT5e-kabel
10- Point to point uitbreiding, Unicast, Multicast
11. Uitgang video rotatie
12. Uitvoer video gedeeltelijke vergroting
13. HDCP 1.4-compatibel
Specificatie
|
Prestaties
|
|
Protocol
|
TCP, UDP, RTSP, RTP, DHCP, IGMP, MulticastIPV4
|
|
Ondersteuning Video formaat
|
4K@30HZ,1080P/1080i/720P/576P/576i/480P/480i
|
|
Ondersteunde audio-indeling
|
Stereo 192Kbps
|
|
HDCP
|
Voldoende
|
|
IR-frequentie
|
38 -56 KHZ
|
|
RS232 Baudpercentage
|
Standaard 115200bps, in totaal 8 soorten optioneel
|
|
IP-instelling en groep-ID-instelling
|
|
Standaard IP
|
Automatische toewijzing
|
|
Groeps-ID
|
Groep 00 ~ groep 16
|
|
Verzoek om schakelaar/router
|
Ondersteuning van IGMP en DHCP
|

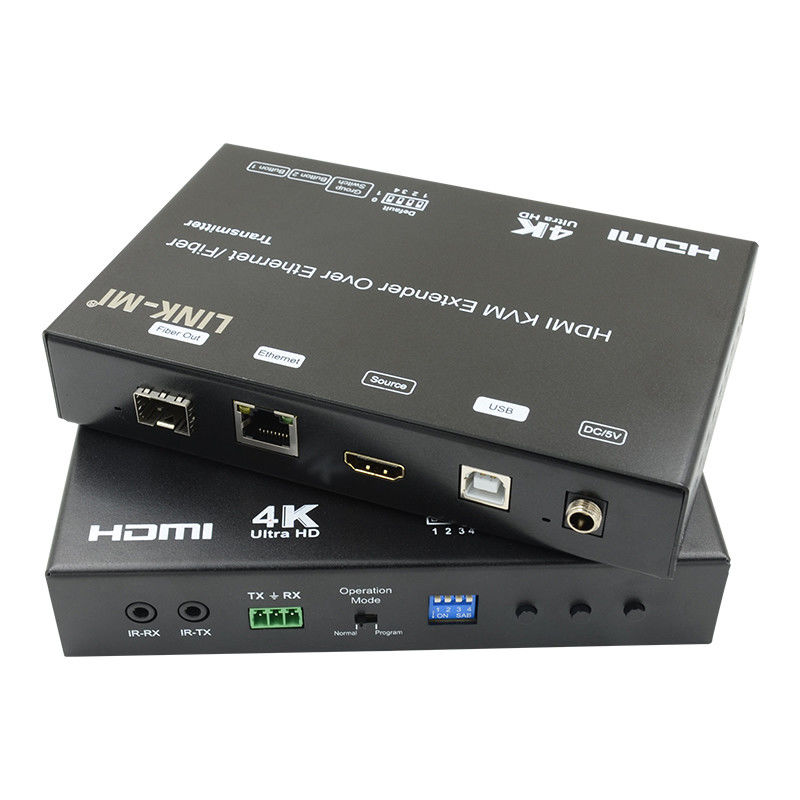

| Verbindingen op de zender |
|
|
Invoer
|
1xHDMI Vrouwelijke poort, 1xUSB type B
|
| Output |
1x RJ45-uitgang, 1x glasvezeluitgang
|
|
RS232
|
Phoenix RS232 poort
|
|
IR
|
1x IR TX-poort; 1x IR RX-poort
Ondersteuning 38K-56KHz
|
|
Connectoren op de ontvanger
|
|
Invoer
|
1xRJ45-invoer, 1xvezel-invoer
|
|
Output
|
1x HDMI Vrouwelijke poort, 2x USB type A
|
|
RS232
|
Phoenix RS232 poort
|
|
IR
|
1x IR TX-poort; 1x IR RX-poort
Ondersteuning 38K-56KHz
|
|
Milieu- en energiebehoeften
|
|
Werktemperatuur
|
-5 tot +35 °C (+23 tot +95 °F)
|
|
Werkvochtigheidsbereik
|
5 tot 90%RH (geen condensatie)
|
|
Stroomvoorziening
|
DC 5V
|
|
Energieverbruik
|
Maximaal 3 watt
|
|
Fysiek
|
|
Afmeting
|
TX: 160x103.2x30 mm; RX: 160x103.2x30 mm
|
|
Nettogewicht
|
TX: 472.8G; RX:472.3G
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

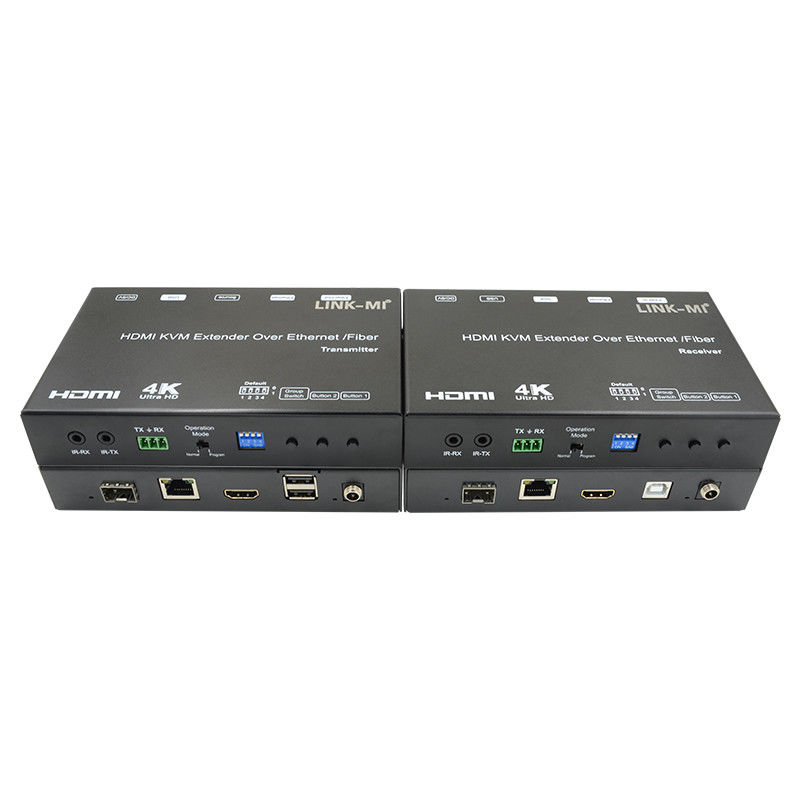

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-EX37 4K HDMI+USB KVM Extender over IP Fiber.pdf...
