8x8 4K HDMI Matrix met SPDIF uit IP Web GUI Control voor 8 UHD Displays
Inleiding

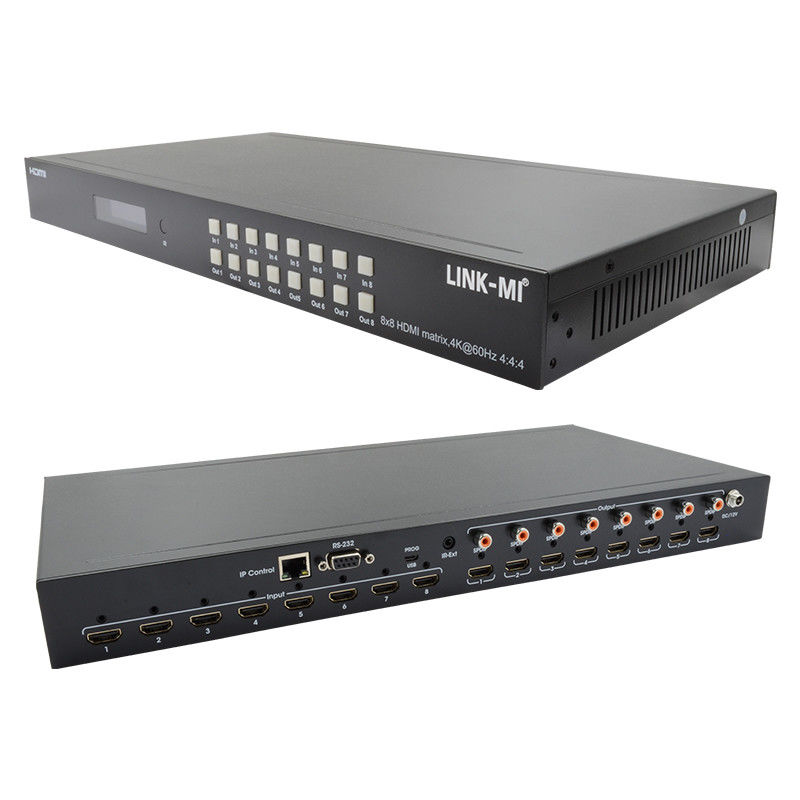

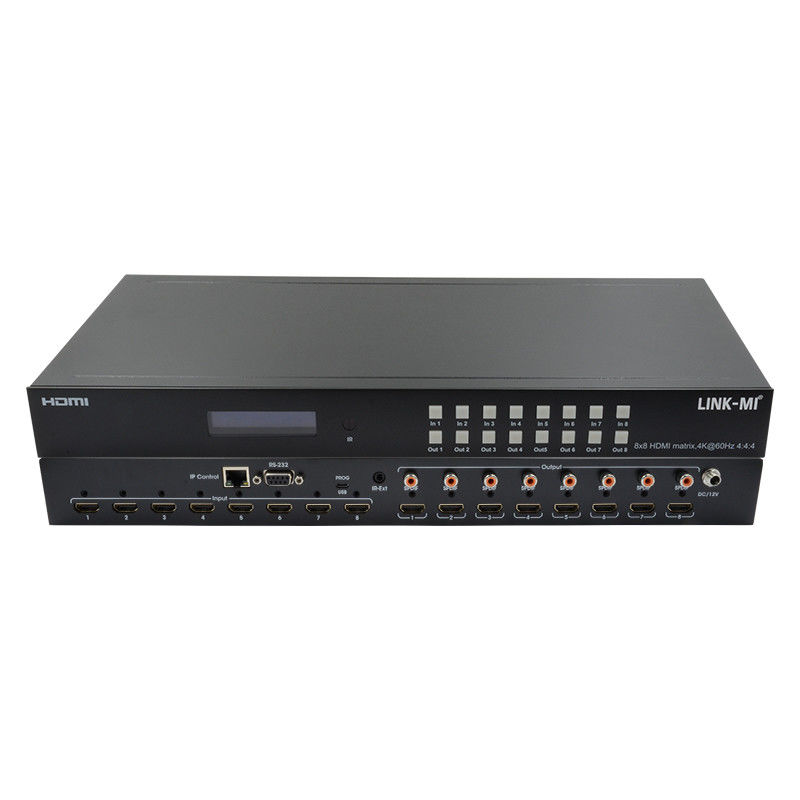

LINK-MI LM-MX11B 8x8 4K HDMI Matrix ondersteunt de overdracht van video (resoluties tot 4K2K@60Hz, HDCP 2.2, HDMI2.0) en multi-kanaal digitale audio van 8 HDMI-bronnen naar 8 HDMI-uitgangen en 8 SPDIF-uitgangen.Deze matrix ondersteunt hoge resolutie digitale audio-formaten zoals Dolby TrueHD en DTS-HD Master Audio evenals 3D-video-inhoud. Beheersbaar via Panel knoppen, lokale IR, RS-232, IP of Web GUI.
Deze unit ondersteunt ook HDR10 om ultieme visuele ervaring te bieden.Bovendien, deze matrix biedt ook extra opties voor de integratie van besturingssystemen van derden, we kunnen besturingsdrivers leveren voor besturingssystemen zoals Control 4.
Kenmerken
1. HDMI 2.0 versie (ondersteuning 4K@60Hz YUV4:4:4)
2Ondersteuning 3D
3Bandbreedte tot 18 Gbps
4. HDCP2.2-invoer, HDCP2.2-uitvoer
5. HDCP1.4-invoer, HDCP1.4-uitvoer
6Ondersteunt HDR10
7. 8xHDMI-invoer, 8xHDMI-uitgang met 8xSPDIFAudio
8. Elk van de 8 Ultra HD bronnen naar een van de 8 Ultra HD schermen
9Ondersteunt Dolby True HD en DTS-HD master audio
10. Micro USB-interface voor gebruiker om firmware te upgraden
11. Beheersbaar via knoppen op het voorpaneel, IR-afstandsbediening, RS232, IP, Web GUI Control
Specificatie
| Model nr. |
LM-MX11B |
| Bandbreedte |
18 Gbps |
| Resolutie |
480p@60hz,576P@50hz,720P@60hz,
1080P@24hz,1080P@50hz,1080P@60hz,4K@24hz,4K@30hz,
4K@60Hz YUV4:2:0, 4K@ 60hz YUV4:4:4 |
| Video-invoerconnectoren |
8xHDMI Type A, 19-pin, vrouwelijk |
| Video-uitvoerconnectoren |
8xHDMI Type A, 19-pin, vrouwelijk |
| RS-232 seriële poort |
DB9, vrouw. |
| Ethernet-poort (IP-besturing) |
RJ45, vrouwelijk |
| IR Ext-poort |
met een diameter van niet meer dan 20 mm |
| Op een rek te monteren |
Met inbegrip van de oren |
| Afmetingen ((WxHxD) |
L440XW220XH44,5 mm |
| Nettogewicht |
20,8 kg |
| Werktemperatuur |
32°F tot 104°F (0°C tot 40°C) |
| Bergingstemperatuur |
14°F tot 140°F (-10°C tot 60°C) |
| Energieverbruik |
23W ((Max) |
| Opmerking: de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram

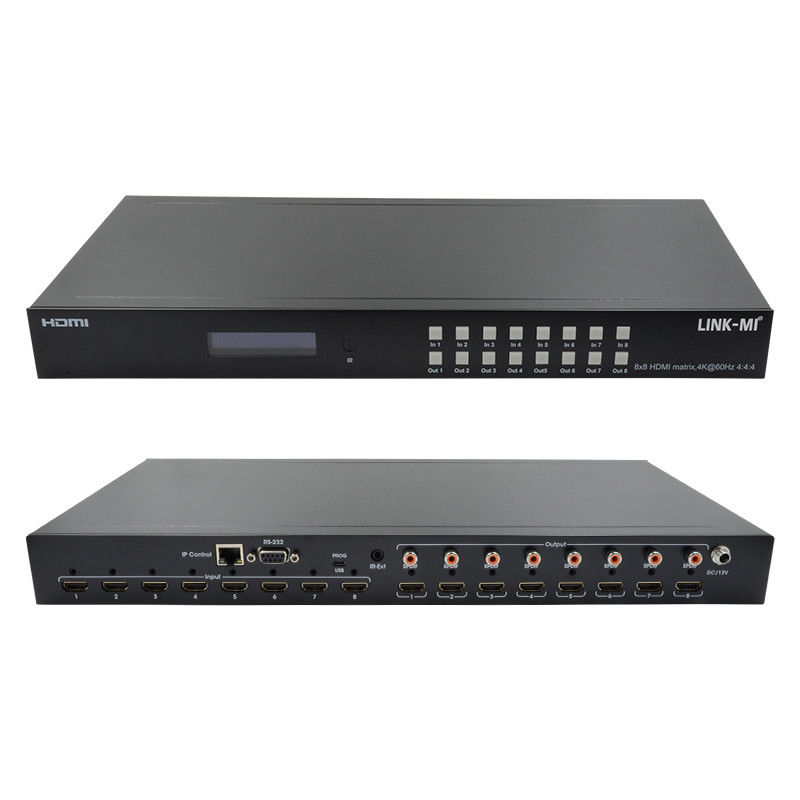

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-MX11B 8x8 HDMI 2.0 Matrix 4K @ 60Hz, 18Gbps, HDR....
