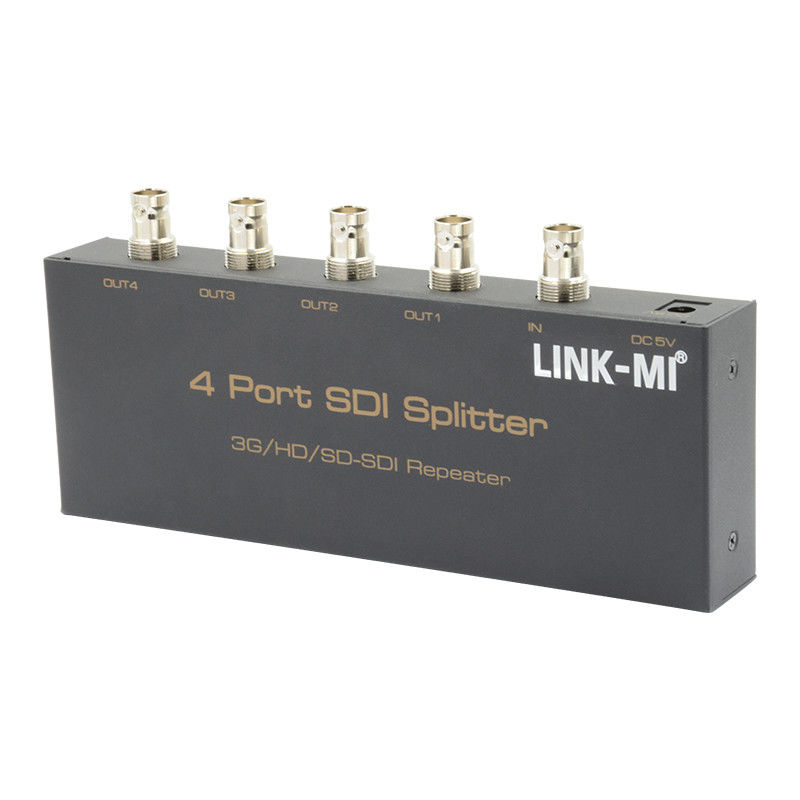

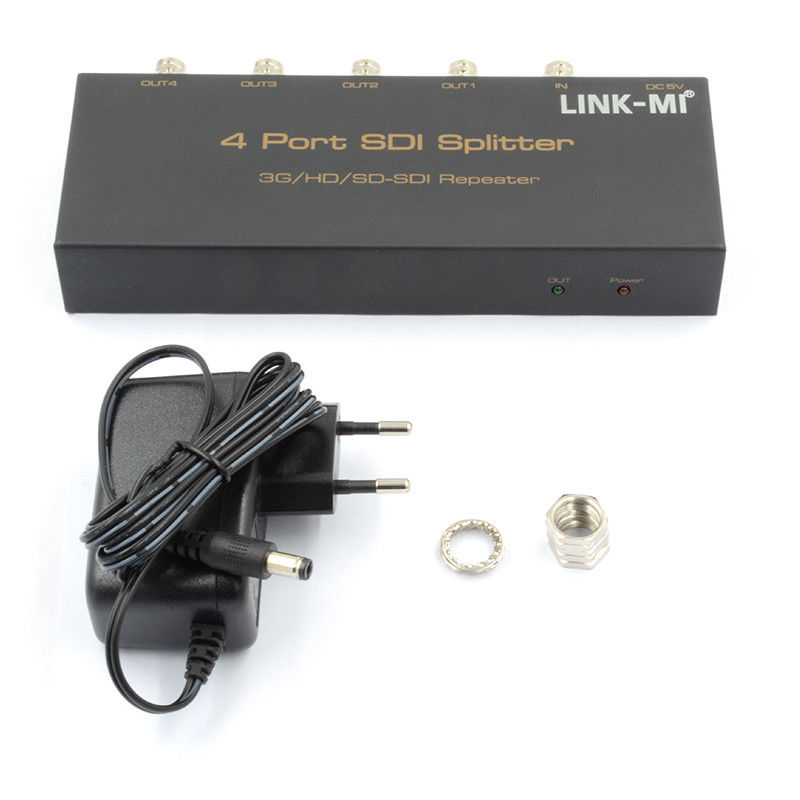

3G-SDI, HD-SDI, SD-SDI 1x4 Splitter HD SDI Repeater
Inleiding
LINK-MI LM-SS14 4-Port 3G/HD/SDI-SDI Splitter/Repeater kan eenvoudig 1 SDI-signaal distribueren naar 4 SDI-compatibele displays zonder enig signaalverlies, vervorming en vertraging.HD-SDI- en 3G-SDI-formaatsignalenHet kan ook het SDI-signaal versterken.
Onze apparaten bieden oplossingen voor geluids-, ruimte- en veiligheidsproblemen, datacentercontrole, informatieverspreiding, conferentieruimtepresentatie, school- en bedrijfsopleidingsomgevingen.
Kenmerken
1Eén signaal verspreiden naar vier SDI-signalen.
2Ondersteunt SD-SDI, HD-SDI en 3G-SDI videoformaat.
3. SDI ondersteunt 1080P/1080I/720P/576I/ 480I video resolutie.
4Ondersteuning van SDI-transmissie: SD-SDI:270Mbps,HD-SDI:1.485 Gbps en 3G-SDI: 2.97 Gbps.
5. Ondersteunde Max Cable Length ((SYV-75-5):SD ondersteunt tot 400m,HD ondersteunt tot 200m, 3G ondersteunt tot 80 ‰ 100m(Note: De kabel
lengte zal afhangen van de kabel spec)
6Ondersteuning van diepe kleuren 8bit, 10bit, 12bit
7Ondersteuning tot 3G-SDI
8. Gezamenlijk audio- en video-uitvoer
9. Ondersteun Clock Recovery
10Geen aandrijving nodig, ondersteunt Hot-Plug, Plug and Play
11Breedspanningsinvoer, kan DC 5V~12V input ondersteunen.
Specificatie
|
Ondersteunde SDI-indeling
|
SD-SDI,HD-SDI en 3G-SDI
|
|
SDI-resolutie
|
1080P/1080I/720P/576I/ 480I
|
|
Ondersteunt kleurenformaat video
|
8 bits/diepe kleur 10 bits, 12 bits
|
|
Audio signaal
|
SDI ingebouwd
|
|
SDI baudrate
|
270 Mbps,1.485 Gbps en 2.97 Gbps
|
|
Coaxkabel Kenmerken
Impedantie
|
75Ω |
|
Maximale werkstroom
|
300mA/DC 5V
|
|
Format van de voedingsadapter
|
Input: AC (50HZ, 60HZ) 100V-240V; Uitgang: DC5V~12V/2A
|
|
Operatietemperatuurbereik
|
-10 tot +55°C
|
|
Berging Temperatuurbereik
|
-20 tot +60°C
|
|
Werkvochtigheidsbereik
|
10 tot 90%RH (geen condensatie)
|
|
Opbergingsvochtigheidsbereik
|
5 tot 95% RH (geen condensatie)
|
|
Afmetingen (L x W x H)
|
178X66X28 (mm)
|
|
Gewicht
|
418 g
|
| Notitie: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram

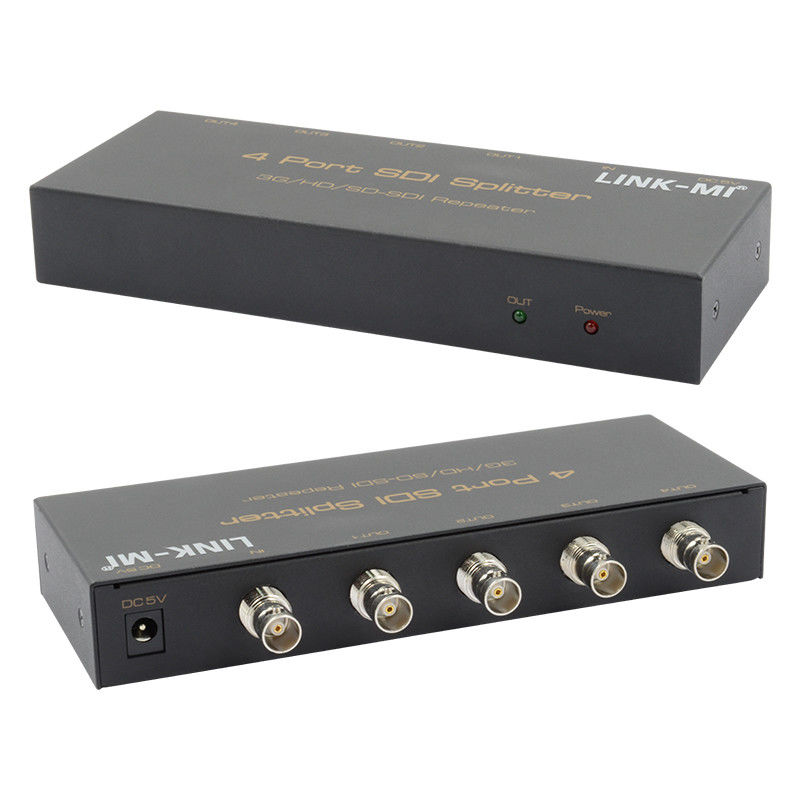

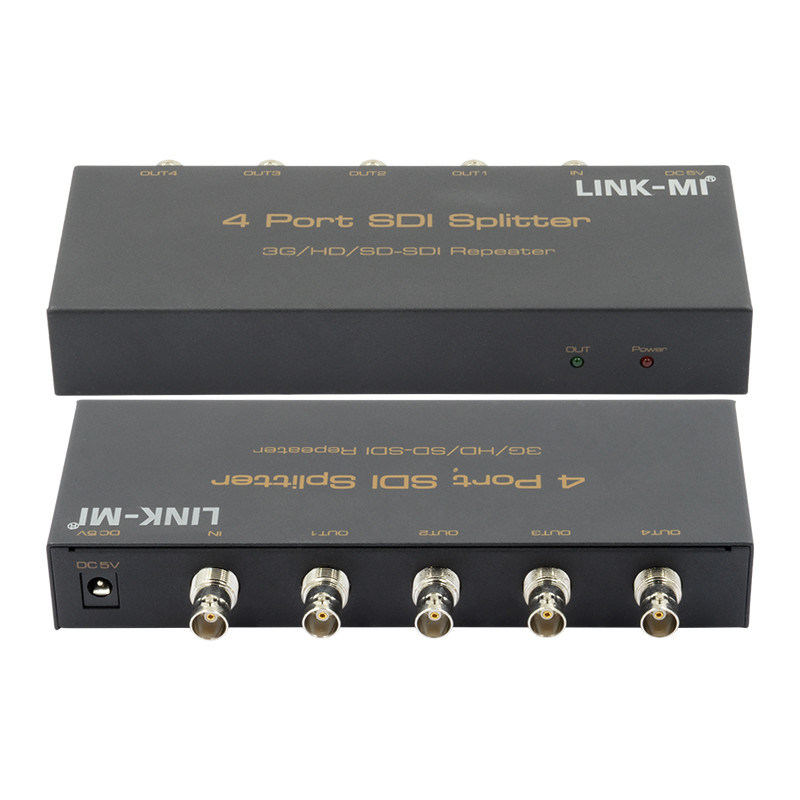

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
