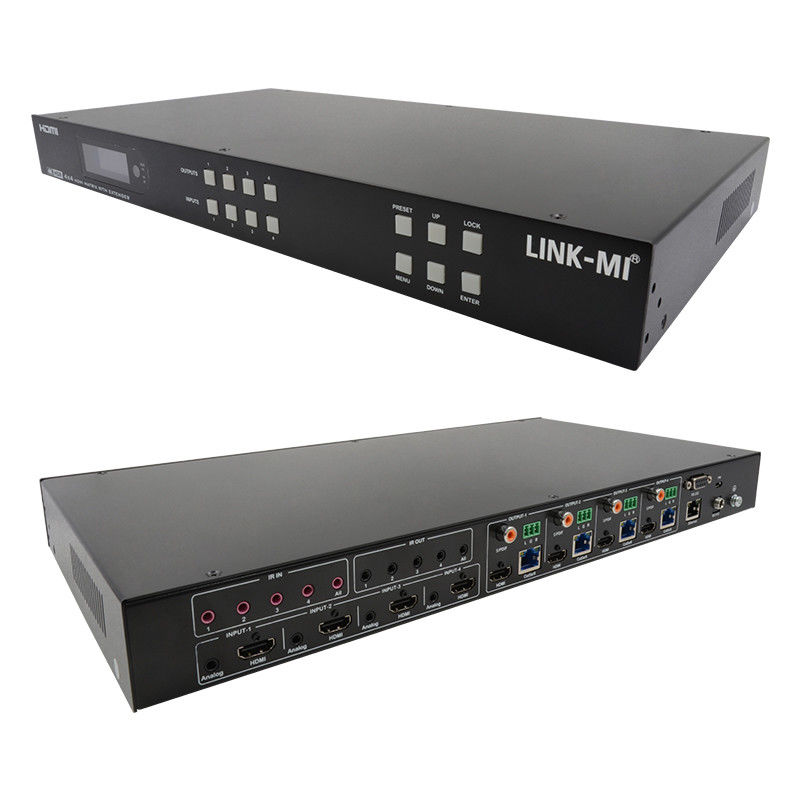

70m 4x4 HDMI Matrix Extender met 4 HDMI loop uit 4K HDMI Matrix Switch
Inleiding

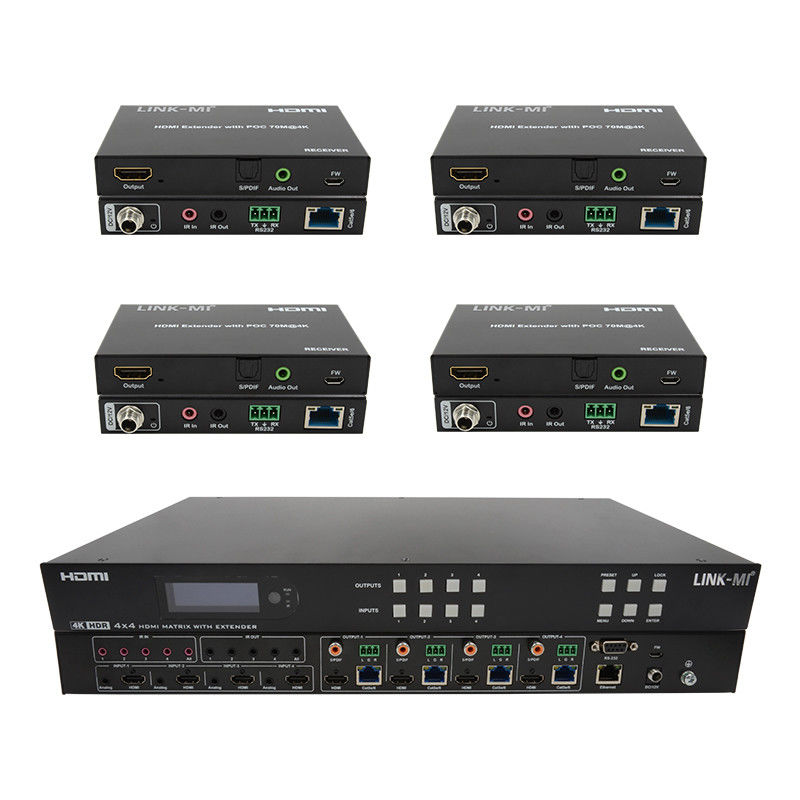

LINK-MI LM-MX19 is een 70m 4x4 HDMI 2.0 Matrix Extender met 4 HDMI loop out. Het ondersteunt 4x Analoog audio extractie en 4x SPDIF audio extractie. Het ondersteunt resolutie tot4K60Hz, 18Gbps.
Kenmerken
1. 4x HDMI-invoer en 4x Ethernet-uitgang met 4x HDMI Loop-out
2. HDMI 2.0-versie ondersteunt 4K@60Hz YUV4:4:4, 8bit, 18G, HDR-HLG
3. Verlenging van 4K60Hz videosignaal tot afstanden van maximaal 70m over een enkele Cat6 Ethernet-kabel
4. HDCP 2.2/1.4-compatibel
5. met breedband Bi-Direction IR routed control ((38~56KHz)
6. Ondersteuning van 4x Analoog Audio extractie (3pin phoenix poort)
7. Ondersteun 4x SPDIF Audio extractie output
8Ondersteuningspaneelknop met LCD, IR-afstandsbediening, RS232-bediening, TCP/IP-bediening
9Inclusief slim EDID-beheer
10. Ondersteuning voor Micro USB voor FW-update
Specificatie
| Model nr. |
LM-MX19 |
|
Werktemperatuurbereik
|
-5 tot +40 °C ((23 tot +104 °F)
|
|
Werkvochtigheidsbereik
|
5 tot 90% RH (geen condensatie)
|
|
Invoer video signaal
|
00,5-1,0 volt p-p
|
|
Invoer DDC-signaal
|
5 volt p-p (TTL)
|
|
Bandbreedte
|
18 Gbit/s
|
|
HDCP-conform
|
HDCP2.2 en HDCP1.4
|
|
Ondersteund videoformaat
|
4K@60Hz, YUV4:4Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde methodieken in de praktijk vergemakkelijkt. |
|
Uitgangsvideo
|
HDMI 2.0 versie
|
|
Ondersteund audioformaat
|
PCM, Dolby5.1, DTS5.1 digitale audio
|
|
Maximale transmissieafstand
|
70m
|
|
Energieverbruik
|
45 watt (maximaal)
|
|
Afmetingen
|
Matrix: L438 x W394 x H44 mm
Ontvanger: L110.2xW68.3xH18 mm
|
|
Massa (hoofdeenheid)
|
3 kg
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

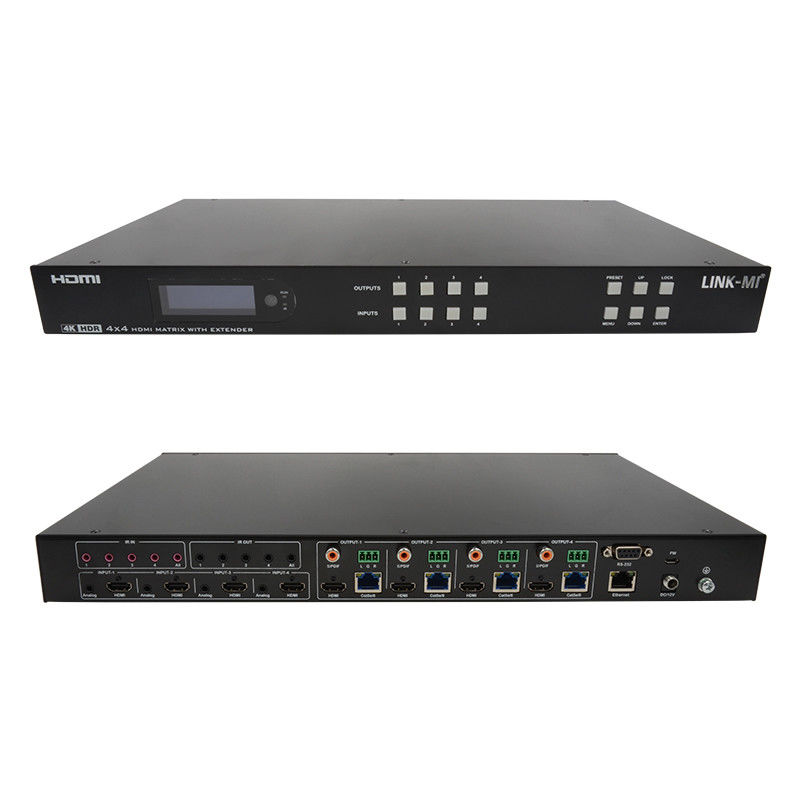

Panelbeschrijving
