4x2 HDMI Matrix Ondersteuning 4K@60hz YUV4:44 18Gbps HDCP2.2 4 in 2 uit Matrix Switch HDMI
Inleiding

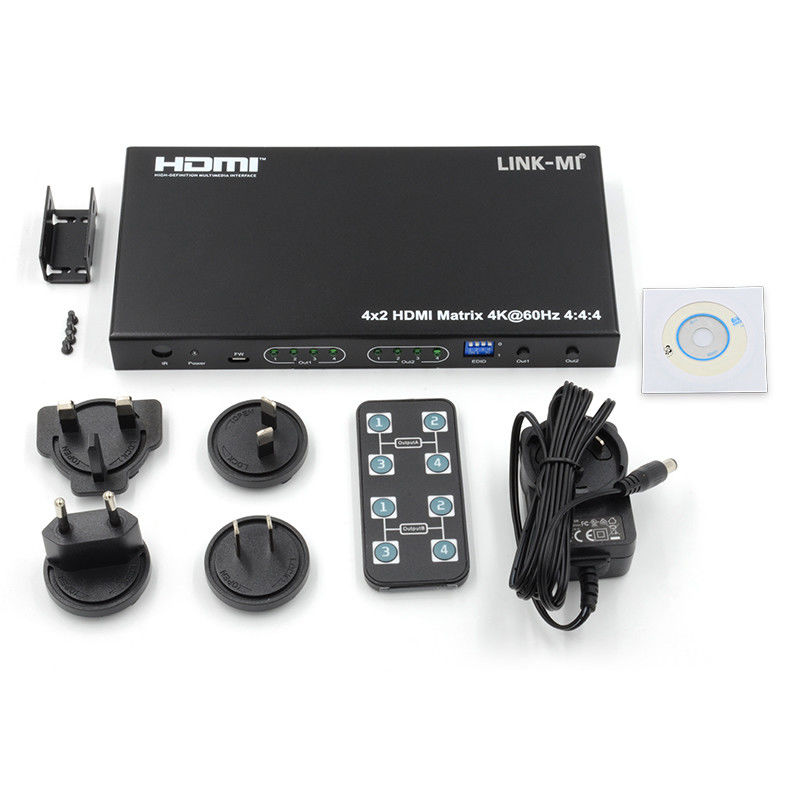

LINK-MI LM-MX13 is een high performance HDMI Matrix met vier HDMI-invoer & twee uitgangen, het maakt het mogelijk om elke bron (Blue-Ray-speler, HD DVD-speler, satellietontvanger, game systeem, etc.) op een van de twee schermen tegelijkertijd te tonen.Met zijn bandbreedte van 18 Gbps en de extra functies van de nieuwste HDMI-standaarden kunt u er zeker van zijn van een geweldige HDMI-distributie.
Kenmerken
1. 4×2 HDMI Matrix, 4×HDMI Input, 2×HDMI Output
2. HDMI 2.0-versie ((Ondersteuning 4K@60Hz YUV4:4:4)
3Bandbreedte tot 18 Gbps
4. HDCP 2.2/HDCP1.4-compatibel
5Ondersteuningsknop, IR-besturing
6. Met micro USB-poort voor firmware-upgrade
7Ondersteuning van analoge audio 2.0 extractie voor HDMI output2 poort
8Ondersteunt Dolby Vision en HDR10
9. Ondersteuning van OVP via spanningsbeschermingsmodus ((Wanneer de ingangsspanning DC 6V overschrijdt)
10. Eenheidsgrootte: L205XW103.8XH22mm
Specificatie
| Model nr. |
LM-MX13 |
| Bandbreedte |
18 Gbps |
| Resolutie |
480p@60hz,576P@50hz,720P@60hz,
1080P@24hz,1080P@50hz,1080P@60hz,4K@24hz,4K@30hz,
4K@60Hz YUV4:2:0, 4K@ 60hz YUV4:4:4 |
| Invoer video signaal |
00,5-1,0 volt p-p |
| Invoer DDC-signaal |
5 volt p-p (TTL) |
| Invoerpoorten |
4x HDMI |
| Uitgangspoorten |
2x HDMI |
| Analoog Audio Ext-poort |
met een diameter van niet meer dan 10 mm, |
| Uitgangsvideo |
HDMI 2.0+HDCP1.4/2.2 |
| Uitvoer Audio |
Ondersteuning PCM, analoog audio 2.0 ((L/R)
Ondersteuning van DTS-HD, Dolby-HD onder EDID-kopieermodus |
| Energieverbruik |
2W ((Max) |
| Afmetingen ((WxHxD) |
L205XW103.8XH22mm |
| Nettogewicht |
0.61kg |
| Werktemperatuurbereik |
-5 tot +40°C (23 tot +104°F) |
| Werkvochtigheidsbereik |
5 tot 90% RH (geen condensatie) |
| Opmerking: de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram

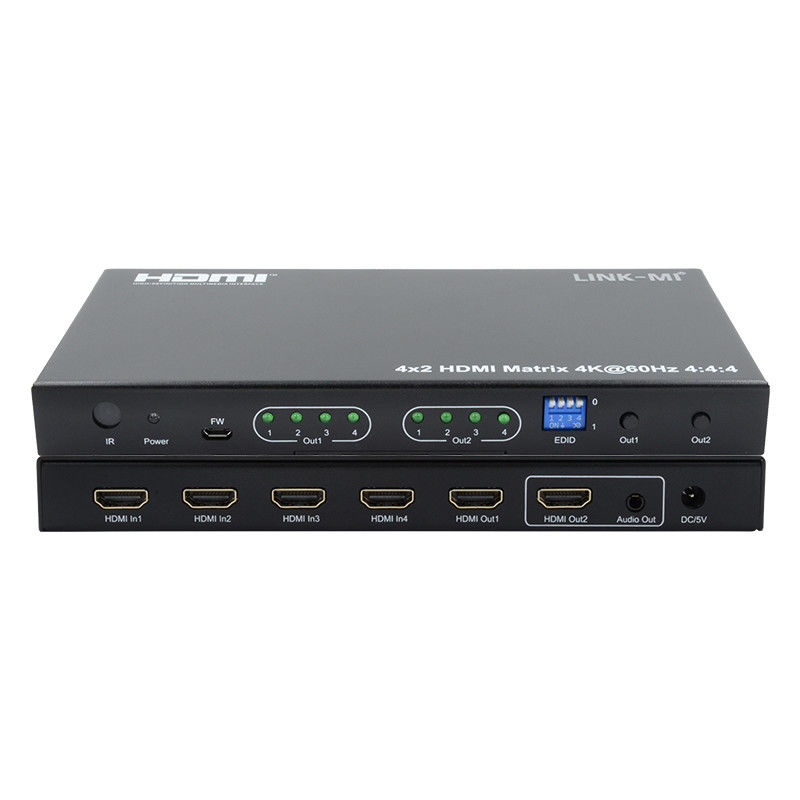

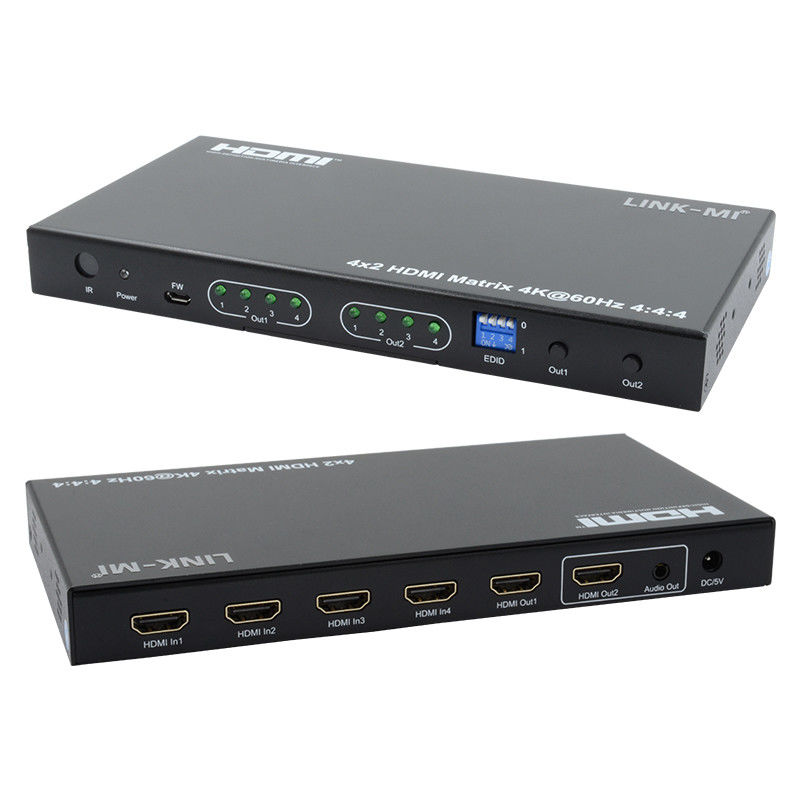

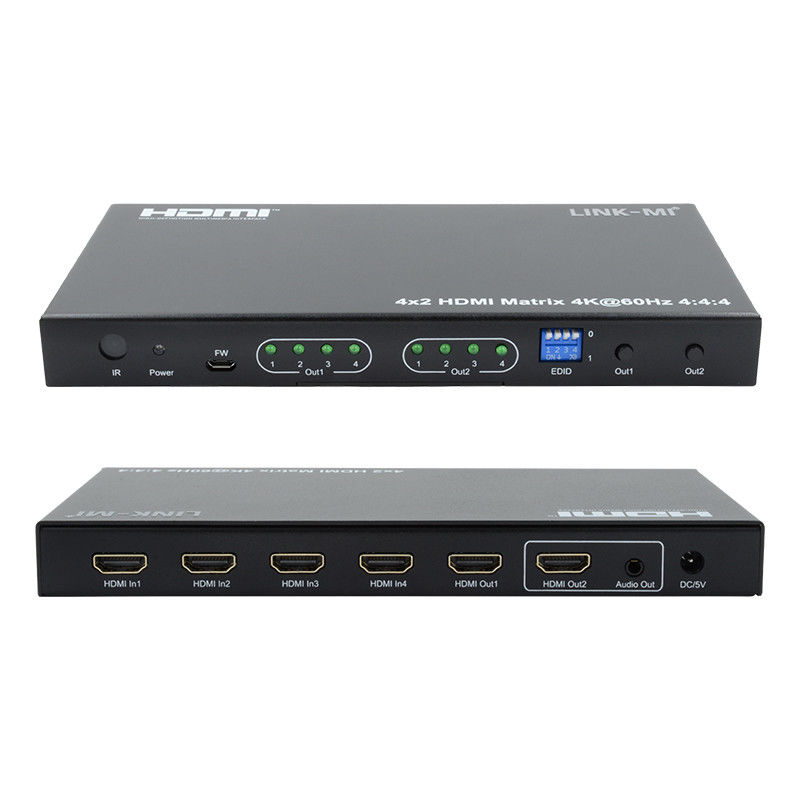

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-MX13 4x2 HDMI2.0 Matrix_ 4K@60Hz 18Gbps.pdf
