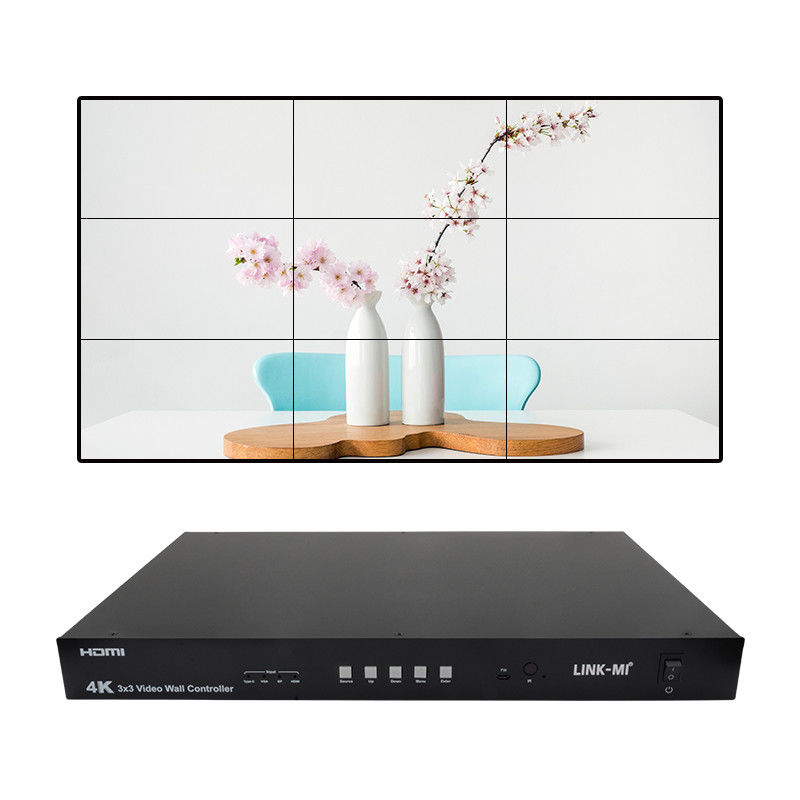

4K Ultra HD Video Wall Controller 3X3 HDMI/DP/VGA/USB Type-C Input 9-Channel Output 1U Rack Design
Inleiding
LINK-MI LM-VW03 is een professionele 9-kanaals ultra HD 4K Video Wall Controller.Het wordt geleverd met 4 invoersignalen zoals 1 HDMI / 1 USB Type C / 1 DP / 1 VGA; met 9 kanalen HDMI-uitgangen, en extra 1 HDMI-lusuitgang voor enkelbeeldschermen of cascading.Gebruiker kan een van de 4 invoersignalen schakelen naar weergave op 9 tv-monitors om een grote 3x3 video muur of 1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...weergave-modus, en cascade 3x4, 4x3, 4x4, 5x5, 6x6...max 10x10 videomuur in cascadingverbinding.
Ondertussen ondersteunt het ook 1x9 HDMI splitter-modus, SPDIF en analoge audio-extractie, hoogste UHD-resolutie tot 3840x2160 @ 30Hz, 180 ° rotatie, EDID-beheer.Gebruiker kan het gemakkelijk besturen via afstandsbedieningHet is in 1U rack ontwerp, gemakkelijk te installeren.
Kenmerken
1Ondersteunt USB TYPE-C/VGA/DP/HDMI-invoer.
2Ondersteunt 4K 3x3 videomuur, cascadend om 3x4, 4x5, 5X6 en max 10x10 videomuur te maken.
3Ondersteuning van 180°-rotatie van het beeld.
4Ondersteunt de hoogste resolutie tot 4K30HZ 4:4:4.
5Ondersteuning van EDID-beheer: twee standaard EDID: 4K30HZ, 1080P.
6Ondersteunt HDCP2.2/1.4.
7. Ondersteuningsknop; IR-afstandsbediening; RS232 commando en Web GUI om te bedienen.
8Ondersteuning van SPDIF en analoge audio extractie
9Ondersteun de controle van het platform door middel van RS232-poort of LAN.
10.1U-rekontwerp, makkelijke installatie.
Specificatie
| Model nr. |
Vervaardiging van motoren |
| Invoerpoorten |
1x USB TYPE-C, 1x DP, 1x VGA, 1x HDMI
|
| Uitgangspoorten |
9x HDMI, 1x HDMI Loop-out voor enkel scherm of cascade verbinding)
1x SPDIF, 1x Analoog Stereo Audio
|
| Controleporten |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Invoer video signaal |
00,5-1,0 volt p-p |
| Invoer DDC-signaal |
5 volt p-p (TTL) |
|
Videoformaat
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Audioformaat
|
LPCM 16bit, 24bit, 44.1KHz/48KHz |
| Controlemethoden |
Panelknoppen; IR-afstandsbediening; RS232-opdracht, Web GUI, platformbesturing van derden |
| Videomuurmodus |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...
Cascade te maken4x3-1; 4x3-2; 3x4-1; 3x4-2; 4x4-1; 4x4-2
Cascade: 4x3, 4x4, 5x5, 6x6...en zo verder, maximaal 10x10 videomuur
|
| Andere functies |
1x9 HDMI Splitter Mode, 180° rotatie, EDID Management, Audio Extraction... |
| Stroomvoorziening |
DC 24V 2A |
| Energieverbruik |
33 watt (maximum) |
| Werktemperatuur |
0 tot +40°C (32 tot +104°F) |
| Werkvochtigheid |
5 tot 90% RH (geen condensatie) |
| Materiaal |
Metalen behuizing |
| Kleur |
Zwart |
| Afmeting |
438 mm ((L) x 274 mm ((W) x 44 mm ((H) |
| Gewicht |
4 kg |
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

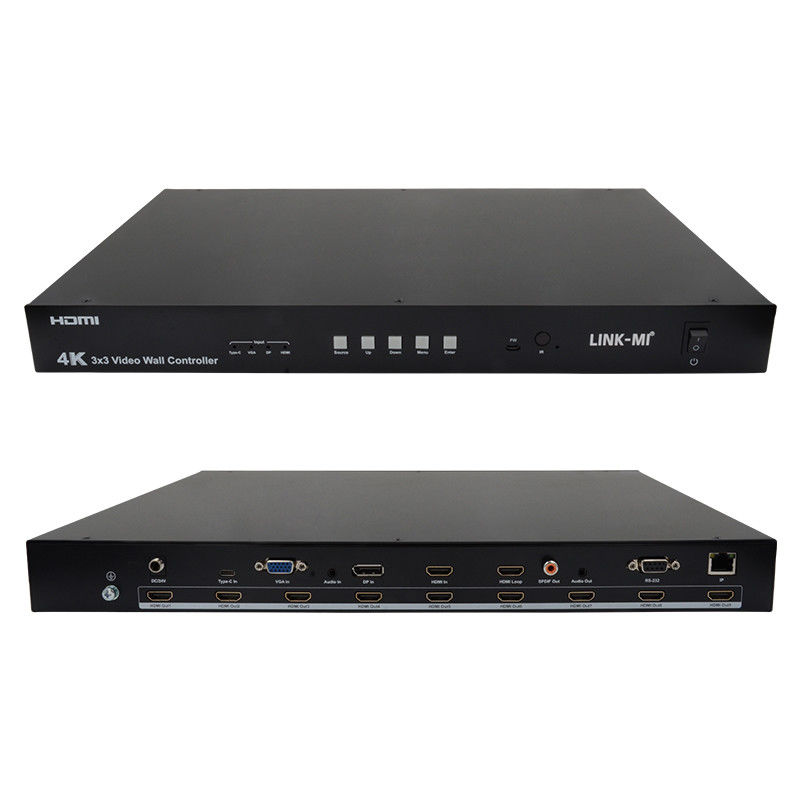

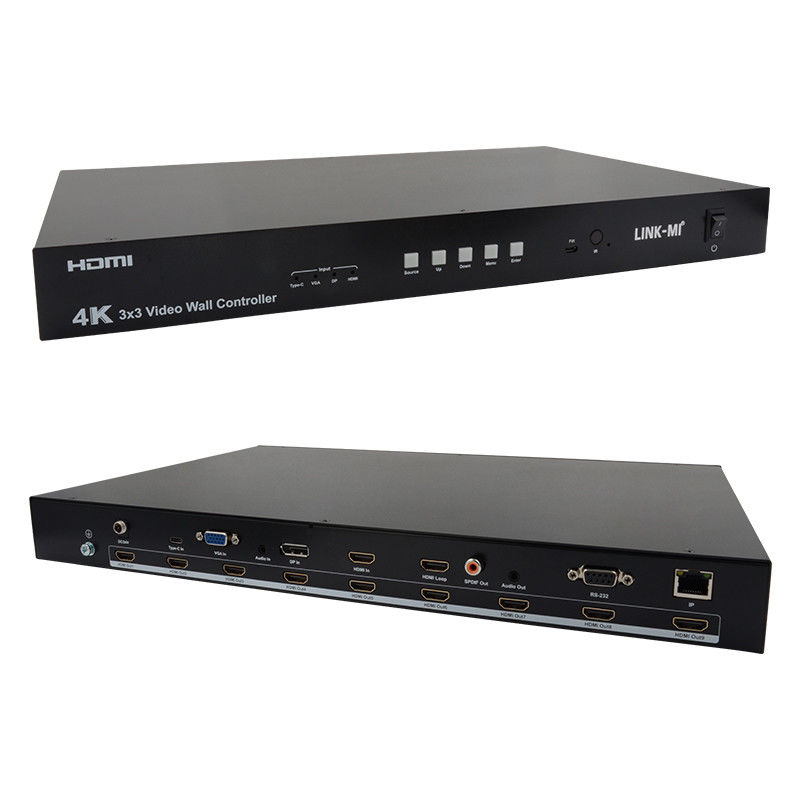

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-VW03 4K 3x3 Video Wall Controller.pdf
