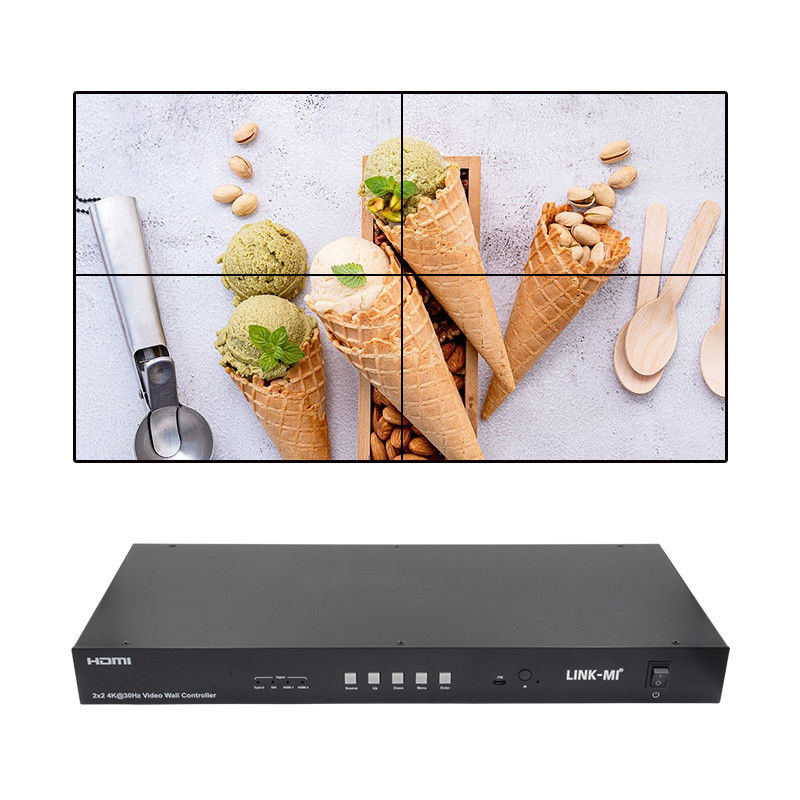

4K Video Wall Controller 2x2/1x4/4x1/10x10 Splicing Display HDMI/USB Type C/DVI
Inleiding
LINK-MI LM-VW02B is een professionele 4-kanaal ultra HD 4K Video Wall Controller.Het wordt geleverd met 4 invoersignalen zoals 2 HDMI / 1 USB Type C / 1 DVI; met 4 kanalen HDMI-uitgangen, en extra 1 HDMI-lusuitgang voor enkelbeeld of cascading.Gebruiker kan elk van de 4 invoersignalen schakelen op 4 tv-monitors om een grote 2x2 video muur of 1x4 te maken, 4x1... display modes, en max 10x10 video muur in cascade verbinding.
Ondertussen ondersteunt het ook 1x4 HDMI splitter-modus, SPDIF en analoge audio-extractie, hoogste UHD-resolutie tot 3840x2160 @ 30Hz, 180 ° rotatie, EDID-beheer.Gebruiker kan het gemakkelijk besturen via afstandsbedieningHet is in 1U rack ontwerp en gemakkelijk te installeren.
Kenmerken
1. Ondersteunt USB TYPE-C / DVI /2 HDMI-invoer.
2Ondersteunt 4K 2x2 video wall, cascadend om 2x3, 3x4 en max 10x10 video wall te maken.
3Ondersteuning van 180°-rotatie van het beeld.
4Ondersteunt de hoogste resolutie tot 4K@30HZ 4:4Voor type-C- en HDMI-invoer: 4 voor type-C- en HDMI-invoer: 1920 x 1200 voor DVI-invoer.
5Ondersteuning van EDID-beheer:Twee standaard EDID: 4K30HZ, 1080P.
6Ondersteunt HDCP2.2/1.4.
7. Ondersteuningsknop; IR-afstandsbediening; RS232 commando en Web GUI om te bedienen.
8Ondersteuning van SPDIF en analoge audio extractie
9.1U-rekontwerp, makkelijke installatie.
Specificatie
| Model nr. |
Verwijderingsprogramma's |
| Invoerpoorten |
2x HDMI, 1x USB Type-C, 1x DVI
|
| Uitgangspoorten |
4x HDMI, 1x HDMI Loop-out voor enkel scherm of cascade verbinding)
1x SPDIF, 1x Analoog Stereo Audio
|
| Controleporten |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Invoer video signaal |
00,5-1,0 volt p-p |
| Invoer DDC-signaal |
5 volt p-p (TTL) |
|
Videoformaat
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Audioformaat
|
LPCM 16bit, 24bit, 44.1KHz/48KHz |
| Controlemethoden |
Panelknoppen; IR-afstandsbediening; RS232-opdracht en web-GUI |
| Videomuurmodus |
Vooraf ingestelde 1x1; 2x2; 4x1; 1x4... enz.
Cascade om 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3 te maken
Cascade: 3x3; 4x4; 4x6; 5x6; 6x6 enzovoort, max 10x10 videomuur
|
| Andere functies |
1x4 HDMI Splitter Mode, 180° rotatie, EDID Management, Audio Extraction... |
| Stroomvoorziening |
DC 12V 2A |
| Energieverbruik |
15 watt (maximum) |
| Werktemperatuur |
0 tot +40°C (32 tot +104°F) |
| Werkvochtigheid |
5 tot 90% RH (geen condensatie) |
| Materiaal |
Metalen behuizing |
| Kleur |
Zwart |
| Afmeting |
438 mm ((L) x 190 mm ((W) x 44 mm ((H) |
| Gewicht |
2.5 kg |
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

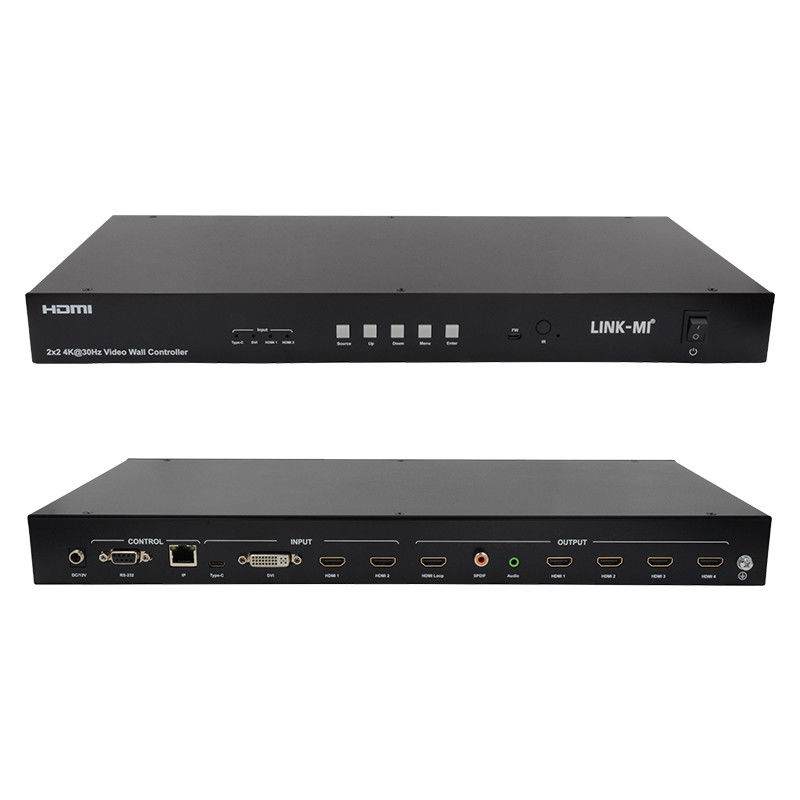

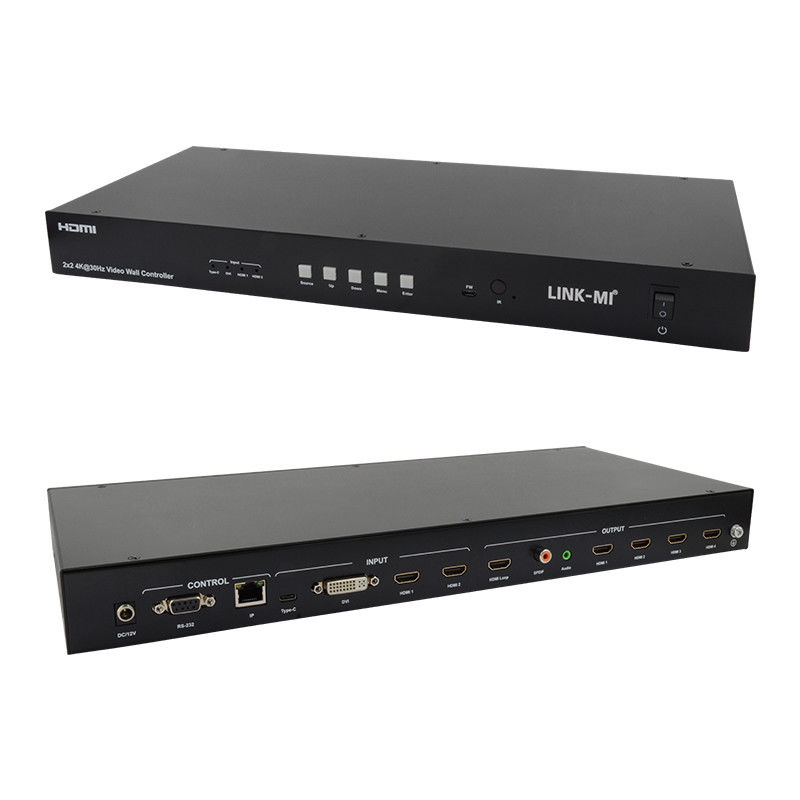

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-VW02B 2x2 Video Wall Controller 4K30Hz.pdf
