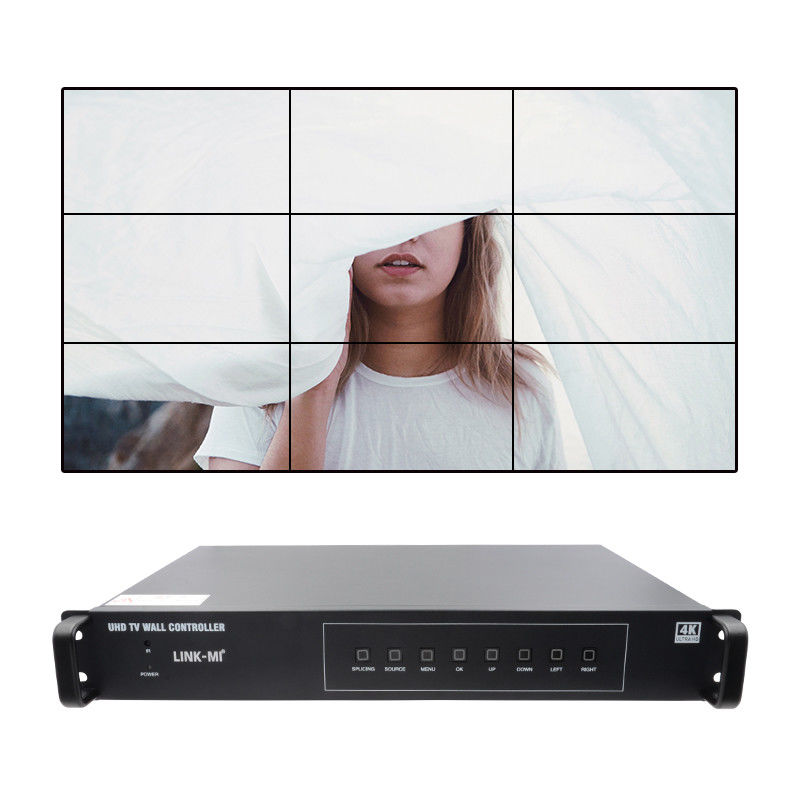

3x3 4K video wall controller met beeldrotatie, roaming venster en 3,5 mm audio uitgang
Inleiding
LINK-MI LM-TV09P video wall controller is ontworpen om video signaal te distribueren naar meerdere display-eenheden (zoals LCD-tv, Ultra Narrow Edge LCD-scherm, projector... enz.) voor splicing display.Het wordt geleverd met HDMI 1.4, HDMI 2.0 en DP 1.2-invoer; 9 HDMI-uitgangen; Het ondersteunt een invoerresolutie tot 3840*2160@60Hz; en elke uitvoerresolutie ondersteunt 1920*1080P@60Hz.
Gebruiker kan 1 of meerdere invoerbronnen kiezen om synchroon weer te geven.Het kan worden bestuurd via knoppen en IR afstandsbediening.
Kenmerken
1. 3x3 video wall controller wordt geleverd met 1x HDMI 2.0 in, 1x HDMI 1.4 in en 1xDP in, 9x HDMI uit.
2. Maximale resolutie tot 4K@60Hz 4:4:4, HDCP 2.2, DP 1,2 max 4K@60Hz.
3Makkelijk in te stellen en te bedienen, ondersteunt controle via voorknoppen en afstandsbediening.
4. Ondersteuning van beeldrotatie 90°, 180°, 270° en Spiegel links en rechts, omdraaien naar boven en Ga naar beneden.
5Ondersteun 3,5 mm analoge audio.
6. Ondersteuning automatisch aanpassen grens functie en crop beeld functie, Display zonder zwarte randen.
7. Ondersteuning roaming venster en ondersteuning input van de splicer kan worden aangepast en gepositioneerd op elke positie.
8. ondersteunt intelligente temperatuurregeling beschermingstechnologie, waardoor de de warmteafvoer van het product stabieler, betrouwbaarder en duurzamer.
9Stil slimme ventilator, geen lawaai op het werk.
Specificatie
| Model nr. |
LINK-MI LM-TV09P |
| Invoersignalen |
| HDMI 1 |
HDMI één.4, ingebouwde audio, resolutie 640*480 tot 3840*2160@30Hz |
| HDMI 2 |
HDMI 2.0, ingebouwde audio, resolutie 640*480 tot 3840*2160@60Hz |
| DP |
DP 1.2, ingebouwde audio, resolutie 640*480 tot 3840*2160@60Hz |
|
Uitgangssignalen
|
| HDMI-uitgang 1-9 |
9 kanalen HDMI-uitgangen, elk kanaal ondersteunt 1920*1080P@60Hz (Opmerking: HDMI-uitgang is NIET met audio, moet audio-uitvoerpoort aansluiten) |
| Audio-uitgang |
3.5mm audio-uitvoerpoort, linker- en rechterkanaalstereo, synchronisatie met video |
| Toonfunctie |
| Splicing Mode |
3x3, 2x4, 2x3, 3x2, 2x2, 1x4, 1x3, 1x2.... ondersteuningscascade (meer controllers nodig) |
|
Afbeeldingsmodus
|
Afbeeldingsmodus 1P, 2P LR, 2P TB, 4P, PIP
|
| Andere functies |
beeldbewerking; randregeling; spiegel; automatische detectie van signaalbron; intelligente temperatuurregeling... |
| andere |
|
Controlemethoden
|
Panelknoppen, IR-afstandsbediening
|
|
Stroomvoorziening
|
AC 110V tot 240V |
|
Energieverbruik
|
35 W
|
| Grootte (L*W*H) |
440 mm*320 mm*47 mm
|
| Gewicht |
4 kg
|
Verbindingsdiagram

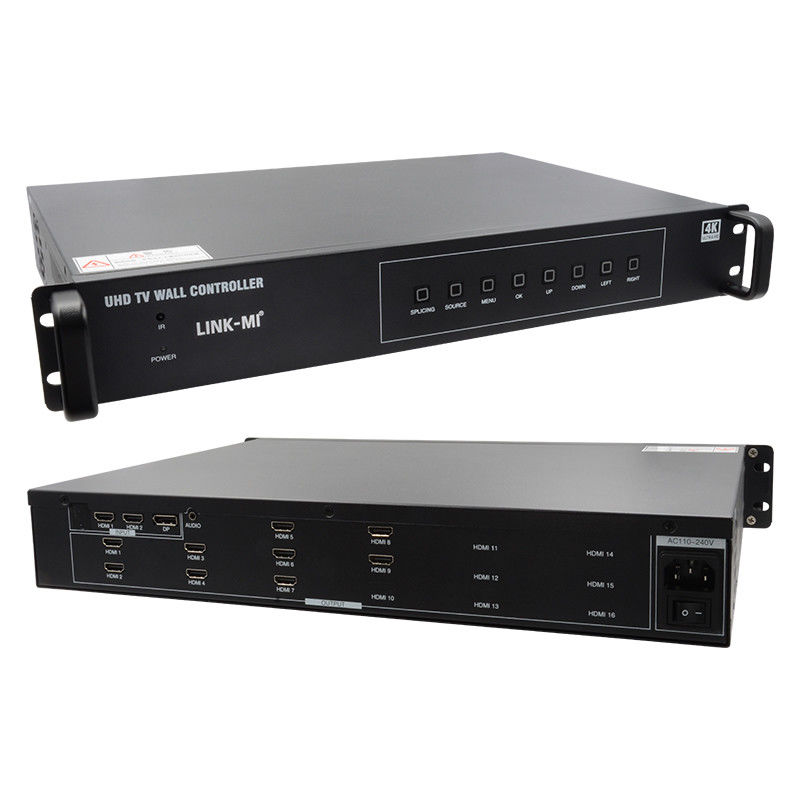

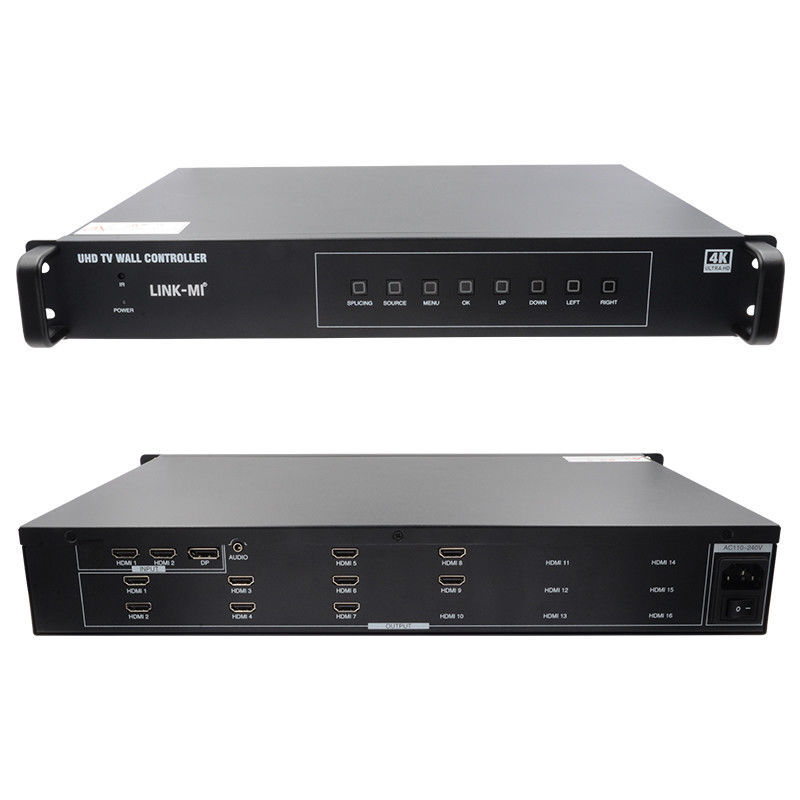

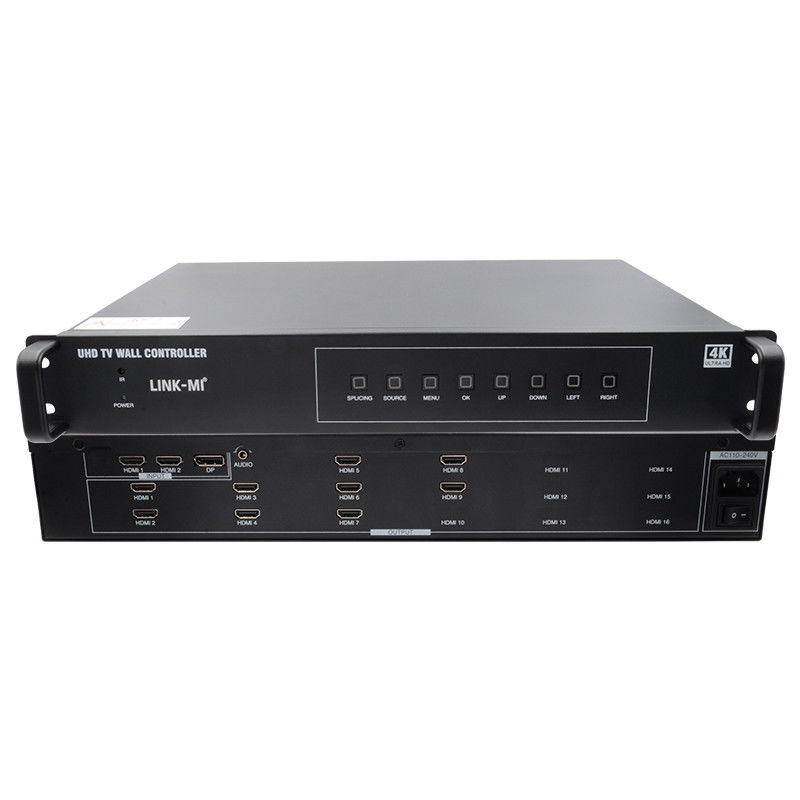

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
Gebruikershandleiding:
LM-TV09P 4K60Hz 3x3 Video Wall Controller PIP.pdf
