70m 4x4 HDMI Matrix met 4 HDMI loop out Ondersteuning 4K@60hz 4 Port Video Switch
Inleiding

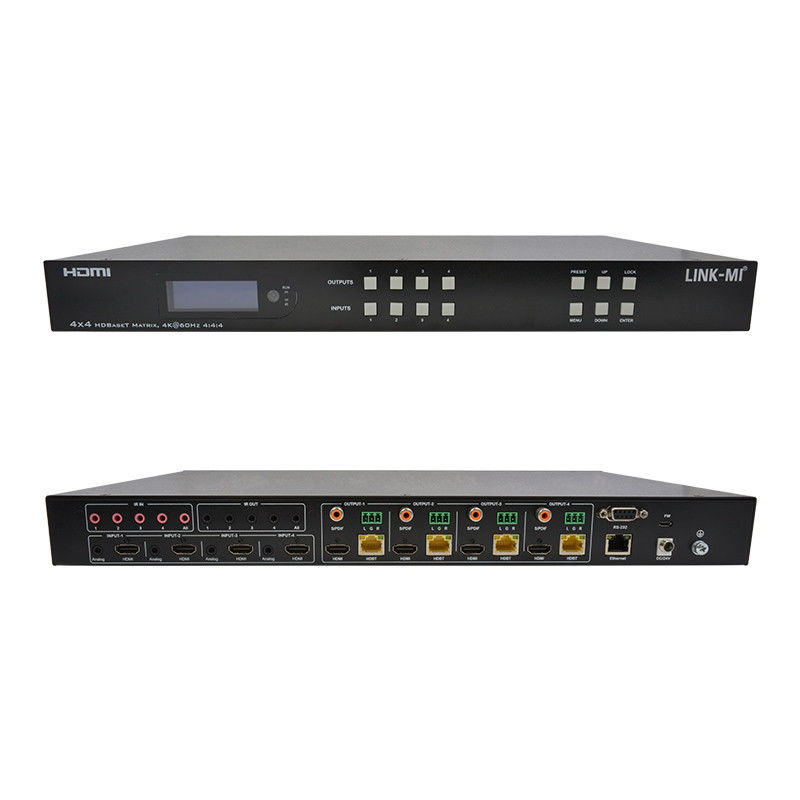

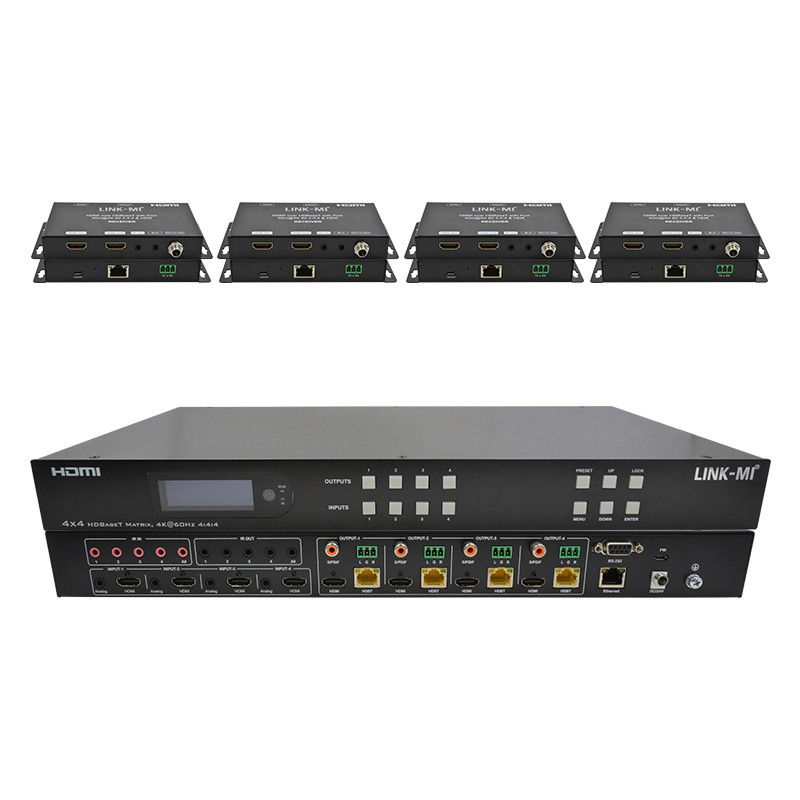

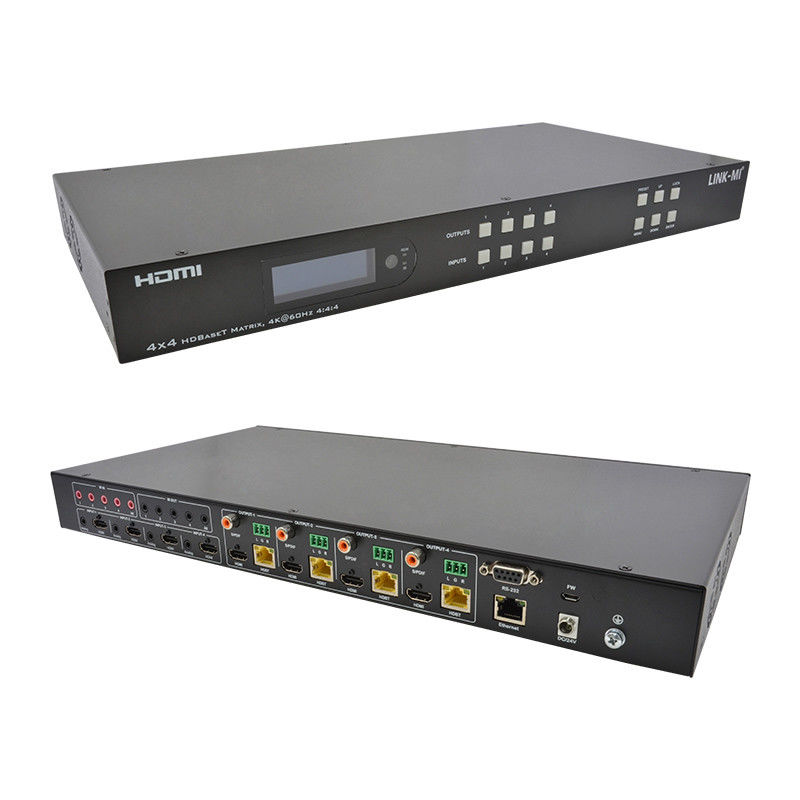

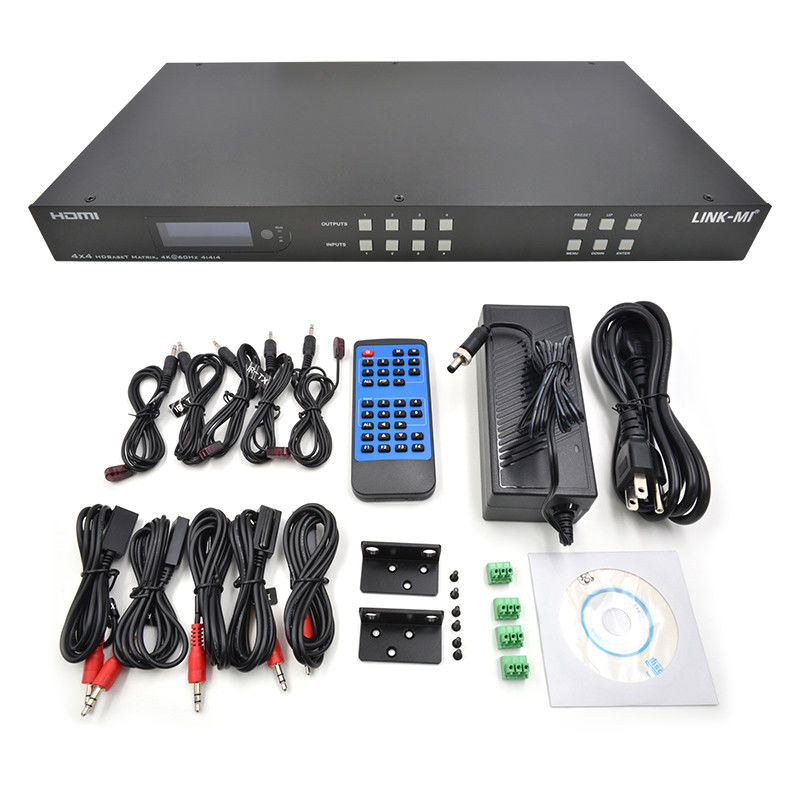

LINK-MI LM-MX07C is een 4X4 HDMI Matrix Extender die ondersteuning biedt voor transmissie tot 70m. Het wordt ook geleverd met 4 HDMI-lussen. Het ondersteunt 4K@60hz, HDMI 2.0
Kenmerken
1. Integratie van HDBaseT technologie
2. 4 x HDMI-invoer en 4 x HDBaseT-uitgang met 4 x HDMI Loop-out
3. HDMI 2.0-versie ondersteunt 4K@60Hz YUV4:4:4, 8bit, 18G, HDR10
4. Verzenden tot 70m onder 1080p, 40m onder 4K@60Hz
5. HDCP 2.2/1.4-compatibel
6. met breedband Bi-Direction IR routed control ((38~56KHz)
7Ondersteun 4x Analoog Audio-invoer
8. Ondersteunt 4x Analoog Audio en 4x SPDIF Audio extractie output
9Ondersteuning van de knop van het paneel met LCD, IR-routing, RS232, TCP/IP, PC Tool Control
10Ondersteuning POC (Receiver aangedreven door HDBaseT Matrix)
11. Ondersteuning voor Micro USB voor FW-update
Specificatie
| Model nr. |
LM-MX07C |
|
Werktemperatuurbereik
|
-5 tot +40 °C ((23 tot +104 °F)
|
|
Temperatuurbereik voor opslag
|
-10 tot +60 °C ((-14 tot +140 °F)
|
|
Werkvochtigheidsbereik
|
5 tot 90% RH (geen condensatie)
|
|
Invoer video signaal
|
00,5-1,0 volt p-p
|
|
Invoer DDC-signaal
|
5 volt p-p (TTL)
|
|
Bandbreedte
|
18 Gbit/s
|
|
Ondersteund videoformaat
|
4K@60Hz, YUV4:448 bit
4k@30Hz/1080P/1080i/720P/576P/480P/576i/480i
|
|
HDCP-conform
|
HDCP2.2 en HDCP1.4
|
|
Uitgangsvideo
|
HDMI2.0 en HDMI 1.4 (over HDBaseT en HDMI)
|
|
Ondersteund audioformaat
|
PCM, Dolby5.1, DTS5.1 digitale audio
|
|
Maximale transmissieafstand
|
1080p 70m, 4K 40m
|
|
Energieverbruik
|
68 watt (maximaal)
|
|
Afmetingen
|
L438 x W394 x H44 mm
|
|
Massa (hoofdeenheid)
|
3 kg
|
| Opmerking:De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram

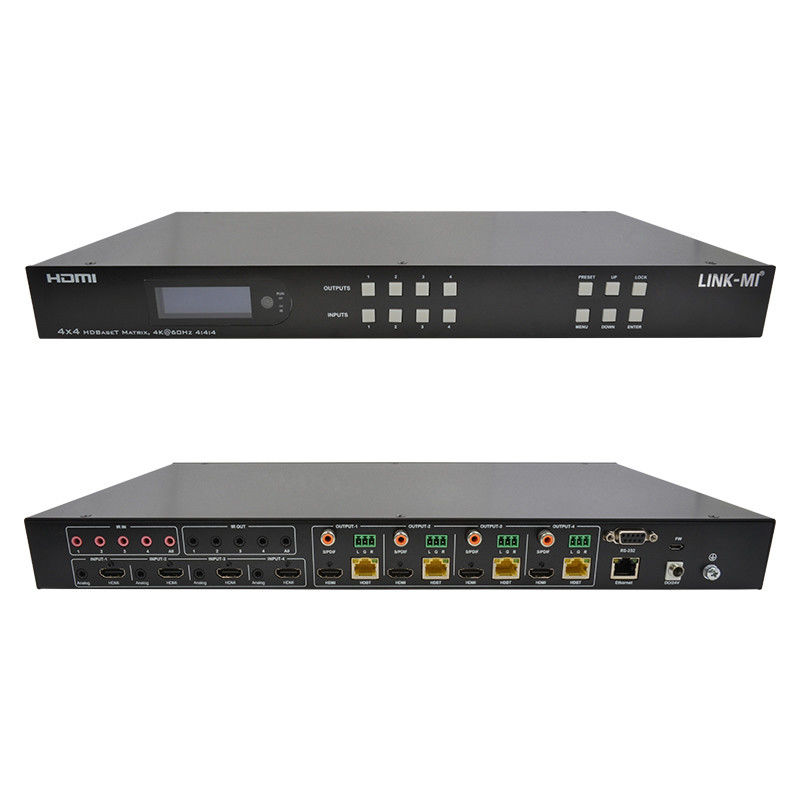

Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren we HDMI-gerelateerde producten al meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen de bestelling te doen.
