70M 4X4 HDMI-matrix met IR-matrixfunctie 18Gbps 4K@60Hz HDMI 2.0b POC
Inleiding
LINK-MI LM-MX44-70 De 18Gbps 4x4 HDMI Matrix kan vier HDMI-bronnen aansluiten op acht displays.Het beschikt over vier HDMI-uitgangen en elke HDMI-uitgang is gespiegeld om een CAT-Cable-uitgang te bieden die tegelijkertijd loopt.
Het ondersteunt de overdracht van video (resolutie is tot 1080p Full HD en 4Kx2K@60Hz 4:4:4) en ondersteunt HD digitale audioformaten zoals LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus en DTS-HD Master Audio.

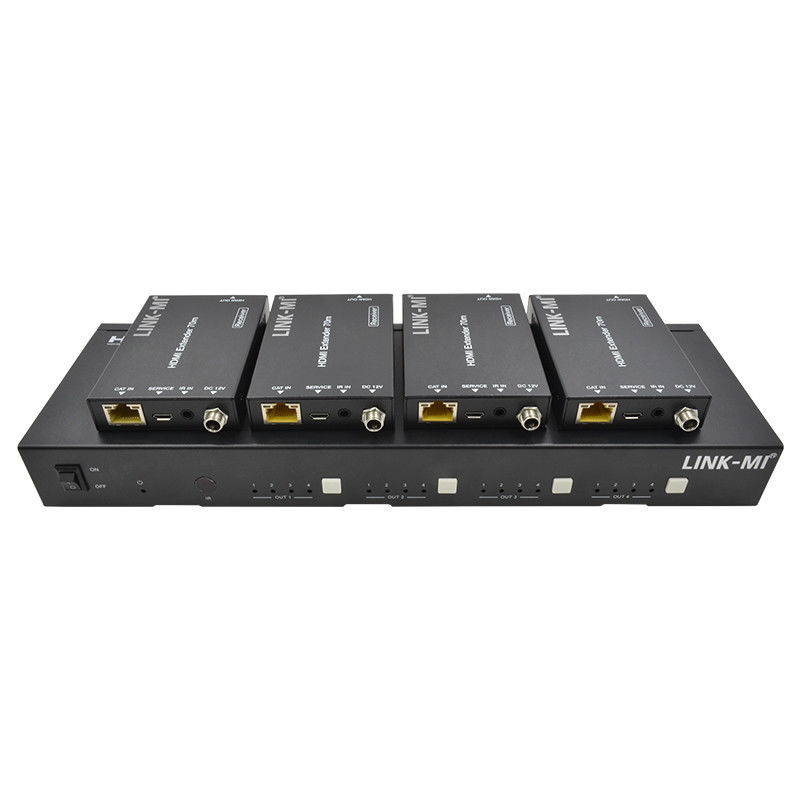

Sluit een CAT-ontvanger aan op elk van de CAT-kabel-uitgangen om het HDMI-signaal tot 230ft/70m uit te breiden voor multi-room connectiviteit.
Het product ondersteunt eenrichtings IR-matrixfunctie. Bovendien kan het worden bestuurd via knoppen op het frontpaneel, IR-afstandsbediening, RS-232, LAN en Web GUI.
Kenmerken
1. HDMI 2.0b en HDCP 2.2/1.x-compatibel
2. Video-resolutie tot 4K2K@60Hz (YUV 4:4:4) op alle HDMI- en CAT-poorten
3. 4 HDMI-invoeringen, 4 HDMI- en CAT-gespiegelde uitgangen
4. HDMI-poorten ondersteunen 18 Gbps verliesloze ongecomprimeerde videobandbreedte
5. Ondersteuning van 4K->1080P Down Scaler voor elke uitvoerpoort
6. HDR, HDR10, HDR10+, Dolby Vision, HLG worden ondersteund
7. CAT-uitgang kan de transmissieafstand verlengen tot 230ft/70m via een enkele CAT6-kabel
8. HDMI-audio-pass-through tot 7.1CH HD-audio (LPCM, Dolby TrueHD en DTS-HD Master Audio)
9Geavanceerd EDID-beheer en CEC-controle worden ondersteund
10. 12V POC op alle CAT-poorten
11Ondersteuning van eenrichtings IR-matrixfunctie
12Beheersing via knoppen op het voorpaneel, IR-afstandsbediening, RS-232, LAN en Web GUI
Specificatie
| Model nr. |
LM-MX44-70 |
| HDMI-conformiteit |
HDMI 2.0b |
| HDCP-naleving |
HDCP 2.2/1.x |
| Video-bandbreedte |
18 Gbps |
| Video-resolutie |
Tot 4K2K@50/60Hz (4:4:4) |
| Kleurenruimte |
RGB 4:4:4, YCbCr 4:44/4:2Twee kwart.2:0 |
| Kleurdiepte |
8 bit, 10 bit, 12 bit (1080p@60Hz)
8-bits (4K2K@60Hz YUV4:4:4)
8 bits, 10 bits, 12 bits (4K2K@60Hz YCbCr 4:2Twee kwart.2:0)
|
| HDMI-audioformaten |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| Transmissieafstand |
230ft / 70m (via een enkele CAT6-kabel) |
| ESD-bescherming |
Mensenlichaammodel:
±8 kV (luchtkloofontlading) en ±4 kV (contactontlading)
|
| Verbinding |
| Matrix |
Invoer: 4 x HDMI Type A [19-pin vrouwelijk]
Uitgangen: 4 x HDMI Type A [19-pin vrouwelijk]
4 x CAT-poort [RJ45]
4 x IR OUT [3.5mm Stereo Mini-jack]
Besturing: 1 x TCP/IP [RJ45]
1 x RS-232 [3-pin Phoenix connector]
|
| CAT-ontvanger |
Invoer: 1x IR IN [3,5 mm stereo mini-jack]
1x CAT-poort [RJ45]
Uitgang: 1x HDMI Type A [19-pin vrouwelijk]
Controle: 1x SERVICE [Micro USB, updatepoort]
|
| Mechanische apparatuur |
| Huizen |
Metalen behuizing |
| Kleur |
Zwart |
| Afmetingen |
Matrix: 320 mm (W) × 100 mm (D) × 36 mm (H)
Receiver: 61 mm (W) x 88 mm (D) x 18 mm (H)
|
| Gewicht |
Matrix: 915g, ontvanger: 155g. |
| Stroomvoorziening |
Input: AC 90 - 260V 50/60Hz
Uitgang: DC 12V/2.5A
(VS/EU-normen, CE/FCC/UL-gecertificeerd)
|
| Energieverbruik |
19.68W (maximaal) |
| Werktemperatuur |
0°C ~ 40°C / 32°F ~ 104°F |
| Bergingstemperatuur |
-20°C ~ 60°C / -4°F ~ 140°F |
| Relatieve luchtvochtigheid |
20 tot 90% RH (niet-condenserend) |
| Resolutie / kabellengte |
HDMI IN/OUT |
| 4K60-voeten/meter |
16ft /5M |
| 4K30-voeten/meter |
32ft/10M |
| 1080P60-voet/meter |
50ft /15M |
| Het gebruik van een "Premium High Speed HDMI" -kabel wordt ten zeerste aanbevolen. |
| Opmerking: de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram

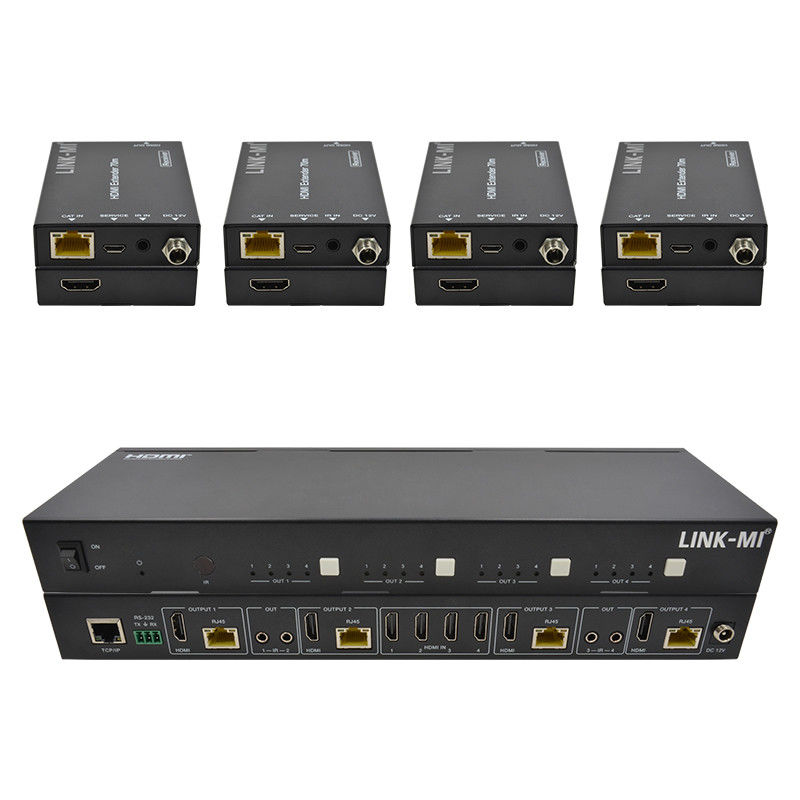

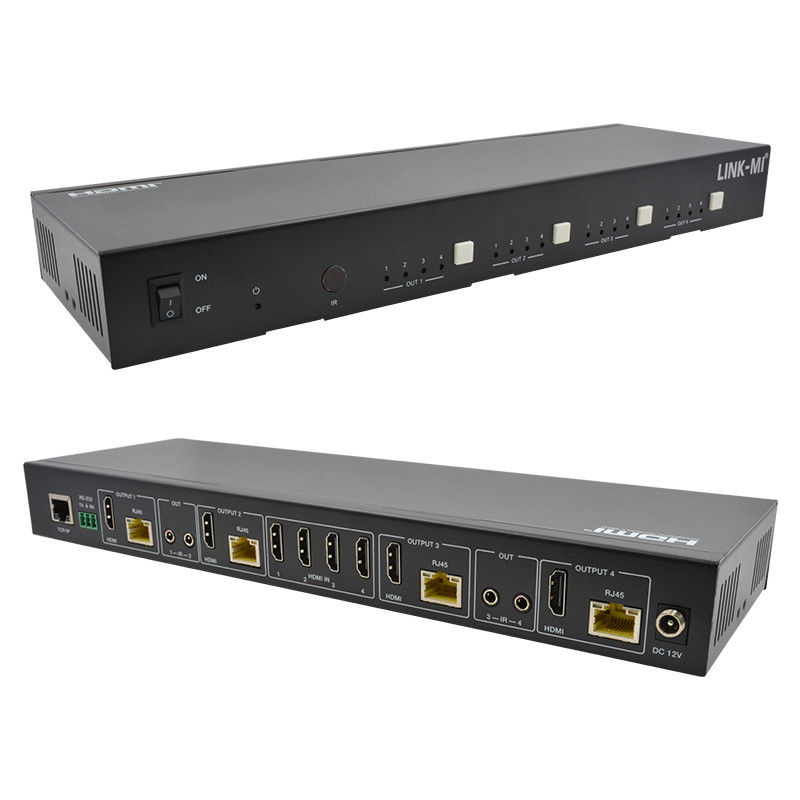

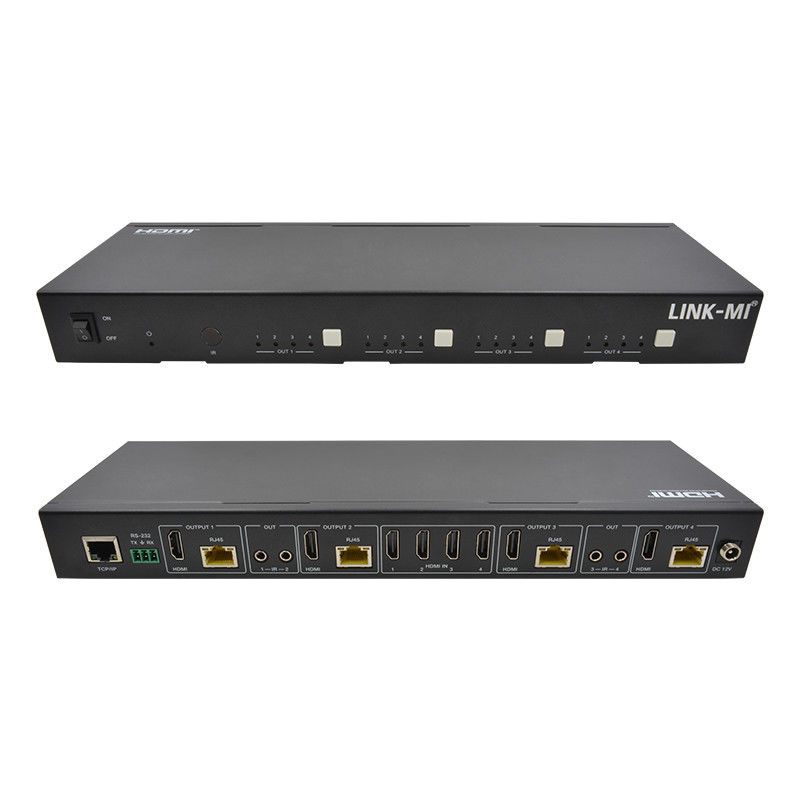

Panelbeschrijving
