8x8 HDMI Matrix met ondersteuning voor analoge audio-extractie 4K@60hz 18Gbps HDR
Inleiding

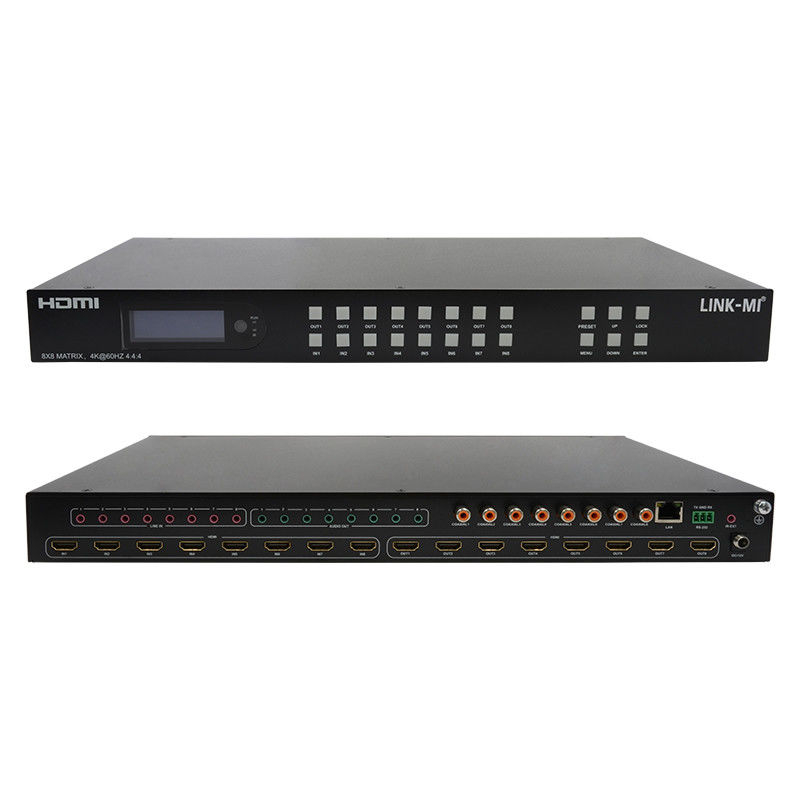

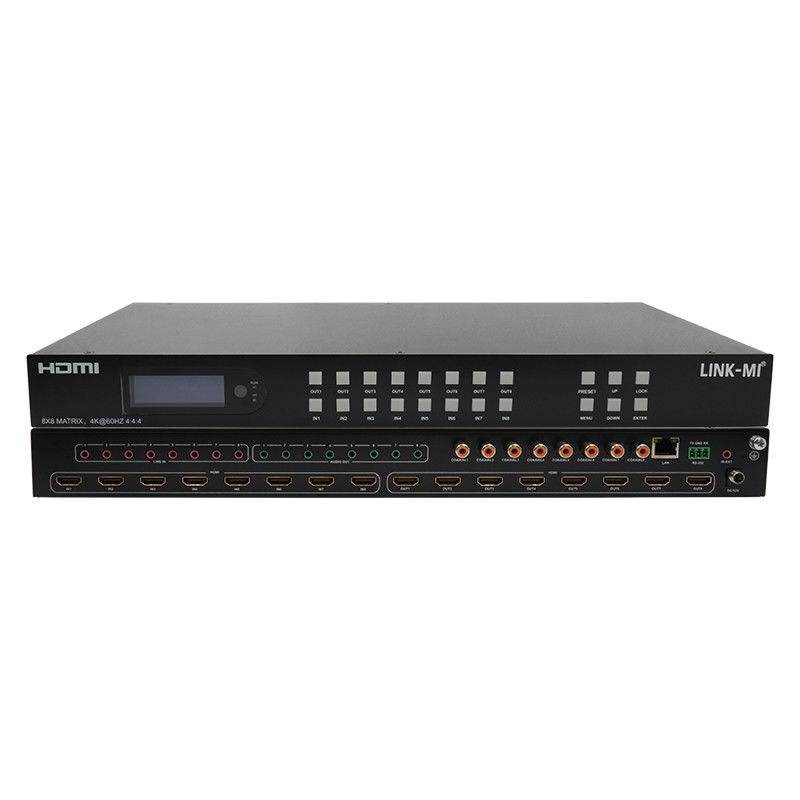

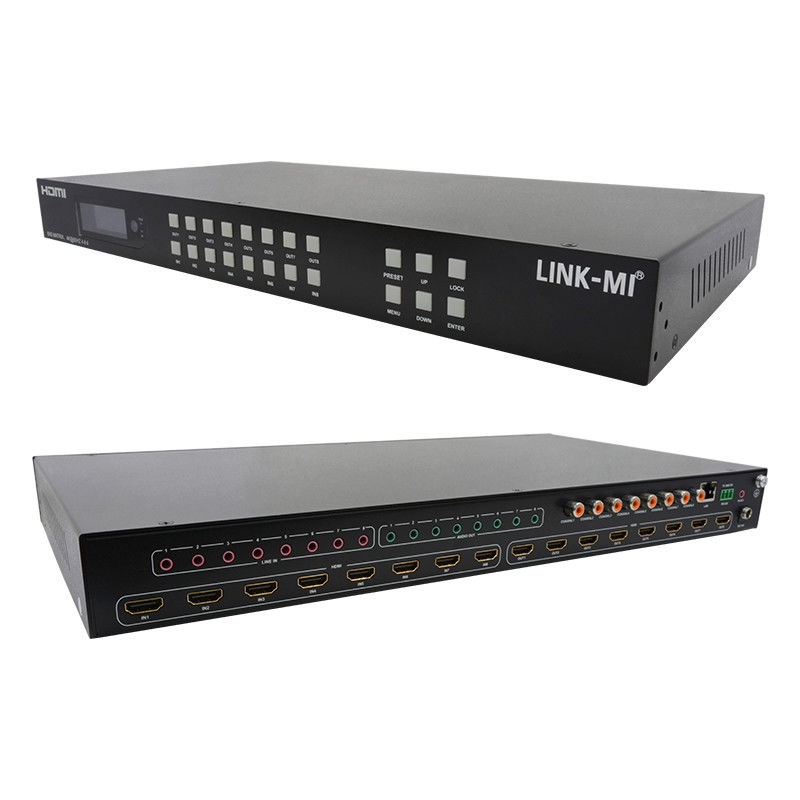

LINK-MI LM-MX21 Deze 8x8 4K HDMI Matrix ondersteunt de overdracht van video (resoluties tot 4K2K@60Hz, HDCP 2.2, HDMI2.0) en multi-kanaal digitale audio van 8 HDMI-bronnen naar 8 HDMI-uitgangen en 8 SPDIF-uitgangen.Deze matrix ondersteunt hoge resolutie digitale audio-formaten zoals Dolby TrueHD en DTS-HD Master Audio evenals 3D-video-inhoudBovendien maakt deze matrix het ook mogelijk om analoge audio in te bedden en te extraheren van 8 analoge audio-invoeringen en 8 analoge audio-outputs.
Kenmerken
1. HDMI 2.0 versie (ondersteuning 4K@60Hz YUV4:4:4)
2Ondersteuning 3D
3Bandbreedte tot 18 Gbps
4. HDCP1.4/2.2-conform
5Ondersteunt HDR10, HLG, Dolby Vision
6. 8xHDMI-invoer, 8xHDMI-uitgang
7. 8xAnalog audio-invoer en 8xAnalog audio-uitgang, en 8xS/PDIF audio-uitgang
8. Ondersteuning van Analog audio embedded en HDMI audio extractie
9. Elk van de 8 Ultra HD bronnen naar een van de 8 Ultra HD schermen
10. Ondersteunt LPCM2.0-5.1/16-24BIT/32-192KHZ, Dolby Atmos en DTS-X
11. RS232 interface voor gebruikers om firmware te upgraden

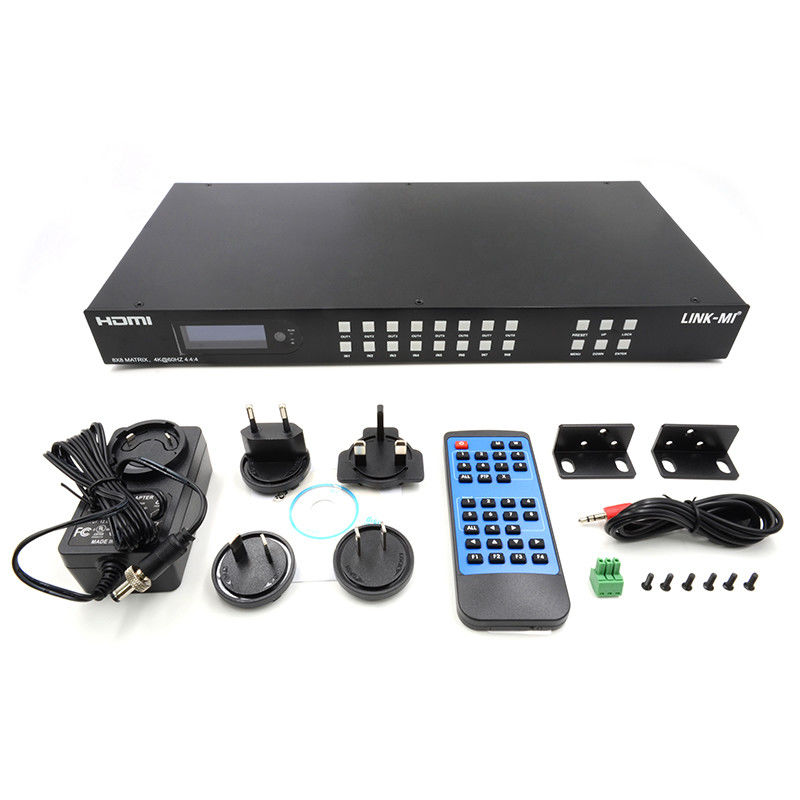

12. Beheersbaar via knoppen aan de voorzijde, IR-afstandsbediening, RS232, IP, Web GUI
13De Ethernet-poort ondersteunt Telnet, UDP, HTTP en TCP/IP
14Ondersteuning van het EDID-management, CEC en ARC
Specificatie
| Model nr. |
LM-MX21 |
| Bandbreedte |
18 Gbps |
| Resolutie |
480p@60hz,576P@50hz,720P@60hz, 1080P@24hz,1080P@50hz,1080P@60hz,4K@24hz,4K@30hz, 4K@60hz YUV4:2:0, 4K@ 60hz YUV4:4:4 |
| Video-invoerconnectoren |
8xHDMI Type A, 19-pin, vrouw |
| Video-uitvoerconnectoren |
8xHDMI Type A, 19-pin, vrouw |
| Audio-invoerconnectoren |
8xAnaloog audio, 3,5 mm, vrouwelijk |
| Audio-uitvoerconnectoren |
8x Analoog audio, 3,5 mm, vrouwelijk, 8x SPDIF Coaxieel, vrouwelijk |
| RS-232 seriële poort |
DB9, vrouw. |
| Ethernet-poort (IP-besturing) |
RJ45, vrouwelijk |
| IR Ext-poort |
met een diameter van niet meer dan 20 mm |
| Energieverbruik |
28W ((Max) |
| Afmetingen ((WxHxD) |
L482.4 XW 220 XH44 mm |
| Nettogewicht |
20,8 kg |
| Werktemperatuur |
32°F tot 104°F (0°C tot 40°C) |
| Bergingstemperatuur 1 |
4°F tot 140°F (- 10°C tot 60°C) |
| Opmerking: de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd |
Verbindingsdiagram
Panelbeschrijving
Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Als professionele fabrikant leveren wij HDMI gerelateerde producten meer dan 10 jaar in China.
Vraag 2: Waarom zouden wij u kiezen?
A2: We kunnen producten aanbieden met fabrieksprijs, goede kwaliteit, beste service en lange garantie.
Q3: Hoe zit het met uw productservice?
A3: We kunnen OEM en ODM aanbieden, uw merk afdrukken, uw ontwerp op het product op basis van uw bestelhoeveelheid.
V4: Hoe zit het met de betalingsvoorwaarden?
A4: Wij accepteren bankoverdracht, western union, money gram, paypal, Bank of China of contant geld als betaling.
V5: Hoe verzendt u het pakket?
A5: DHL, Fedex, EMS, per lucht, per zee... enz.
V6: Welke garantie bieden jullie?
A6: Ons uitstekende after-sale service team zal u online technische ondersteuning bieden. We bieden een jaar garantie voor onze producten.
V7: Hoe kan ik de producten kopen die ik nodig heb als er geen prijs op de website staat?
A7: U kunt ons uw vraag sturen over de producten die u nodig hebt. Onze verkoop zal u binnen 24 uur antwoorden om u te helpen bij het plaatsen van de bestelling.
Gebruikershandleiding:
LM-MX21 4K60Hz 8x8 HDMI2.0 Matrix met Audio Extra...
