4K60 2x1 Multiviewer Naadloze UHD Video Switcher met Audio RS232
Inleiding
LINK-MI LM-S21C Deze 4K60 2x1 Multiviewer Seamless UHD Video Switcher is ontwikkeld om een hogere uitvoerresolutie (4K@60) voor meerdere bronnen op één scherm te ondersteunen.Het kan twee videosignalen combineren op een enkele UHD- of HD-displayer.
De gebruiker kan elke ingang eenvoudig beheren via de bijgeleverde besturingssoftware en elke lay-out en positie van een van de twee ingangen op één monitor maken.Dit apparaat ondersteunt een volledig scala aan ingangsvideo-resoluties tot 4K@60 (RB) en audio RCA / Optical de-embedding ondersteund voor externe audio distributiesystemenDit apparaat kan worden bediend via knoppen op het frontpaneel, IR-afstandsbediening, RS-232-opdrachten.
Kenmerken
1. HDMI 2.0b, HDCP 2.2 en HDCP 1.x-compatibel
2Ondersteunt 18Gbps video bandbreedte
3. In- en uitgangsresoluties ondersteunen tot 4K2K@604:4:4
4Ondersteuning van LPCM, AC3, DD+, DTS, DTS-HD, tot 7.1 audiokanaal

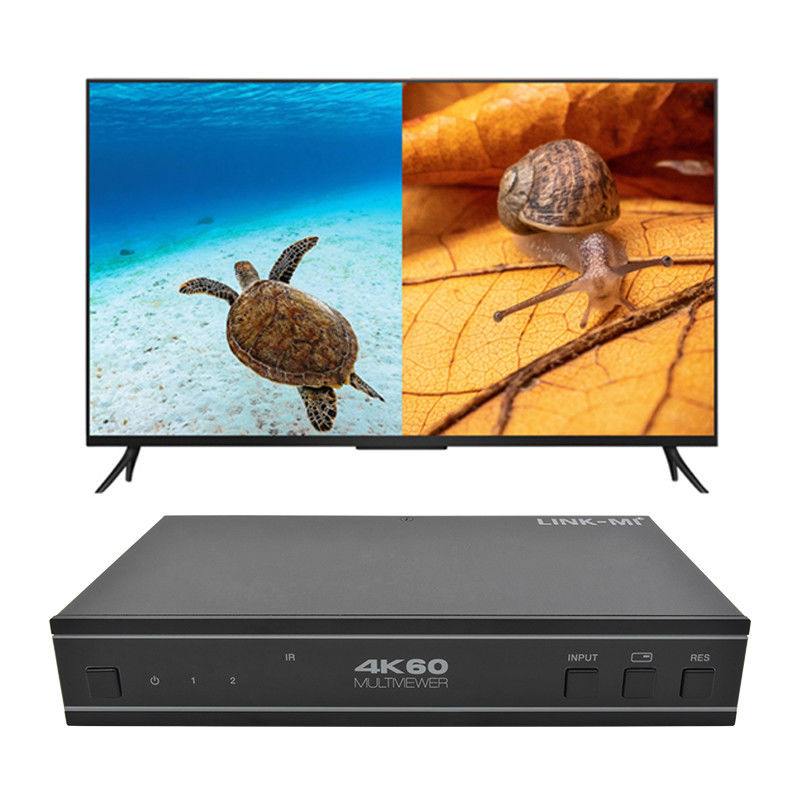

5. Naadloze schakeling tussen invoerkanalen en gecombineerde meerdere afbeeldingen op één UHD-monitor

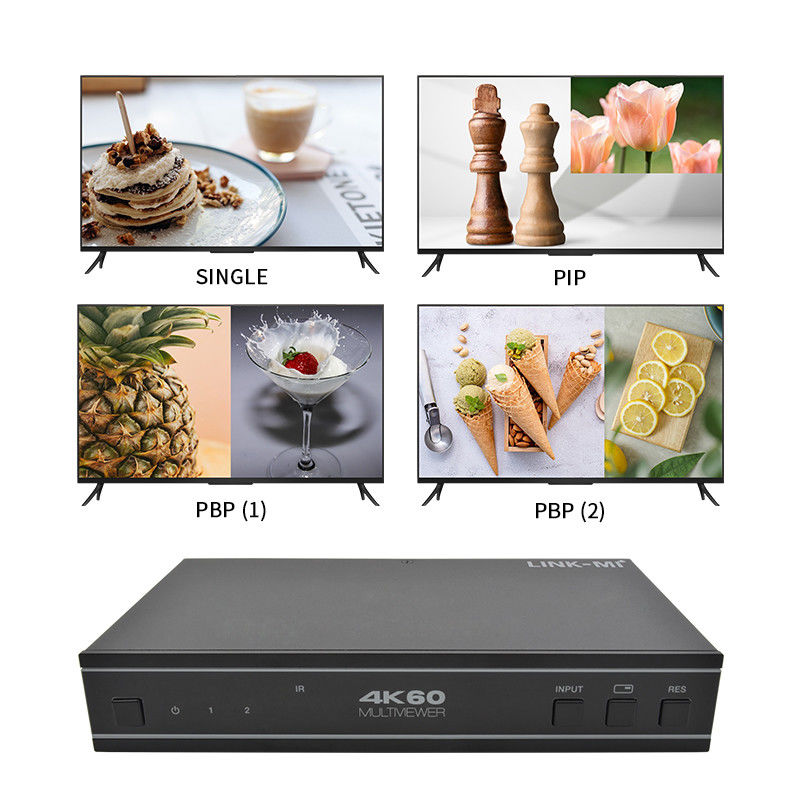

6. Tot 4 weergave-modi: SINGLE, PIP, PBP (1), PBP (2)
7. Audio-de-embedding via analoge en glasvezel audio-poorten
8Ondersteuning van volumebeheer en onafhankelijke audioselectie
9Geavanceerd EDID-beheer
10Beheersing via knoppen voor het paneel, IR afstandsbediening, RS-232 commando's
11Compact ontwerp voor een gemakkelijke en flexibele installatie
Specificatie
| Model nr. |
LM-S21C |
| Technische |
| HDMI-conformiteit |
HDMI 2.0b |
| HDCP-naleving |
HDCP 2.2/1.x |
| Video-bandbreedte |
18 Gbps |
| Video-resolutie |
Tot 4K2K@60 4:4:4 |
| IR-niveau |
5Vp-р |
| IR-frequentie |
38 kHz |
| Kleurenruimte |
RGB, YCbCr4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Kleurdiepte |
8bit |
| Audio-indelingen |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS High Res
Analoog geluid [3,5 mm L/R]: PCM2.0;
SPDIF (OPTICAL): Dolby Digital, DTS 5.1, PCM2.0.
Opmerking: Het ondersteunt geen HBR-audio.
|
| ESD-bescherming |
Mensenlichaammodel ± 8 kV (luchtkloofontlading) en ± 4 kV (contactontlading) |

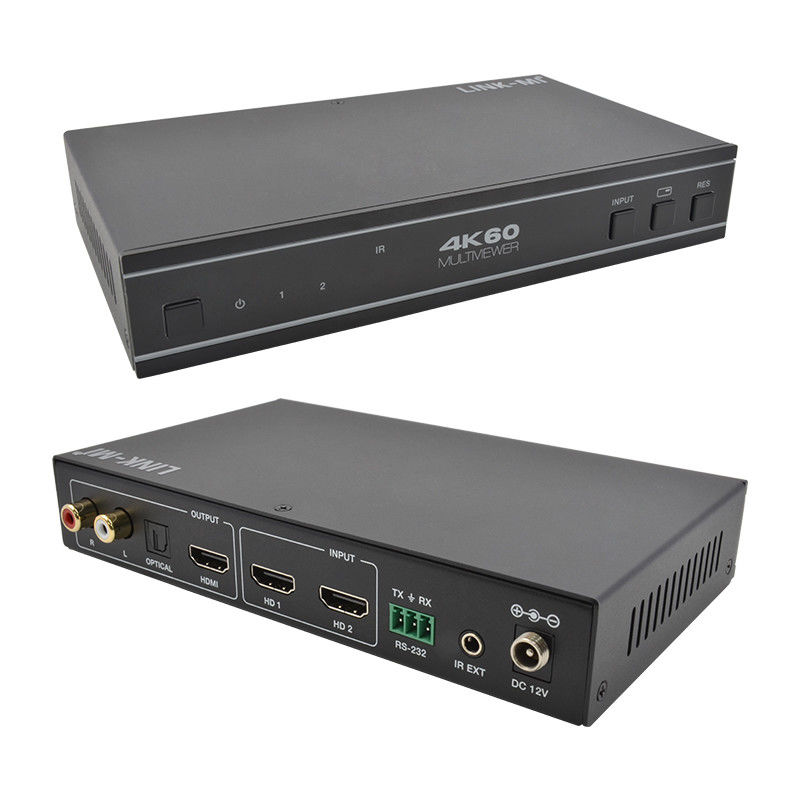

| Verbinding |
| Invoerpoorten |
2x HDMI IN [Type A, 19-pin vrouwelijk] |
| Uitgangspoorten |
1 x HDMI OUT [Type A, 19-pin vrouwelijk]
1 x L/R OUTPUT [RCA]
1 x OPTISCHE OUTPUT [S/PDIF]
|
| Controleporten |
1 x RS-232 [3pin-3.81mm Phoenix connector]
1 x IR EXT [3,5 mm stereo mini-jack]
|
| Mechanische apparatuur |
| Huizen |
Metalen behuizing |
| Kleur |
Zwart |
| Afmetingen |
175 mm [W] x 100 mm [D] x 30 mm [H] |
| Gewicht |
497 g |
| Stroomvoorziening |
Input: wisselstroom 100-240V 50/60Hz
Uitgang: DC 12V/1A (VS/EU-standaard, CE/FCC/UL-certificaat)
|
| Energieverbruik |
4.56W (maximaal) |
| Werktemperatuur |
32-104°F/0-40°C |
| Bergingstemperatuur |
-4-140°F /-20-60°C |
| Relatieve luchtvochtigheid |
20-90% RH (zonder condensatie) |
| Notitie: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. |
Verbindingsdiagram
Verbinding 2

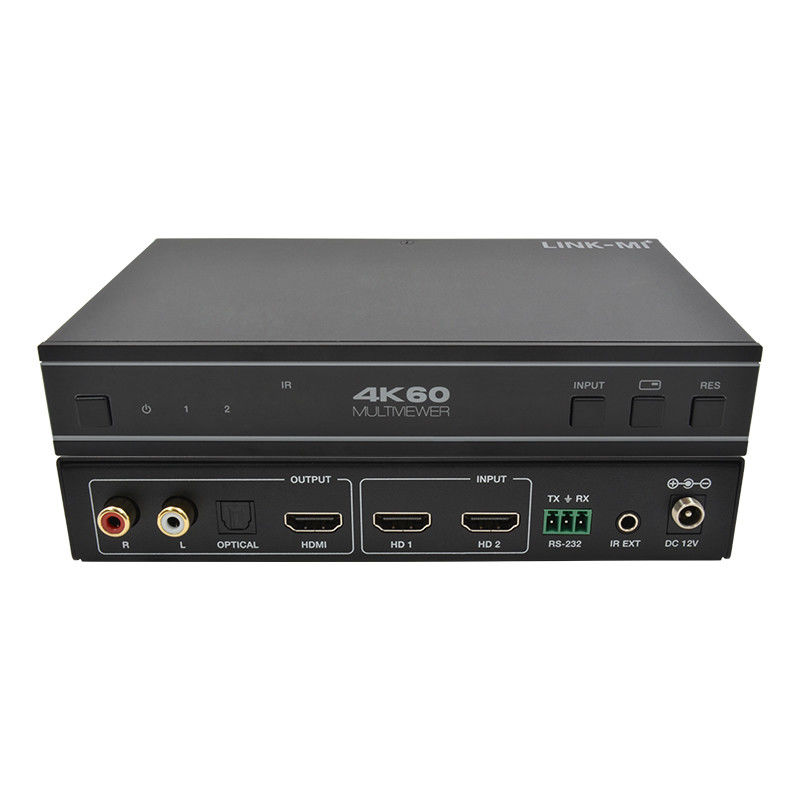

Panelbeschrijving
